品管新员工培训课件(聚酯薄膜质检物检)VIP免费

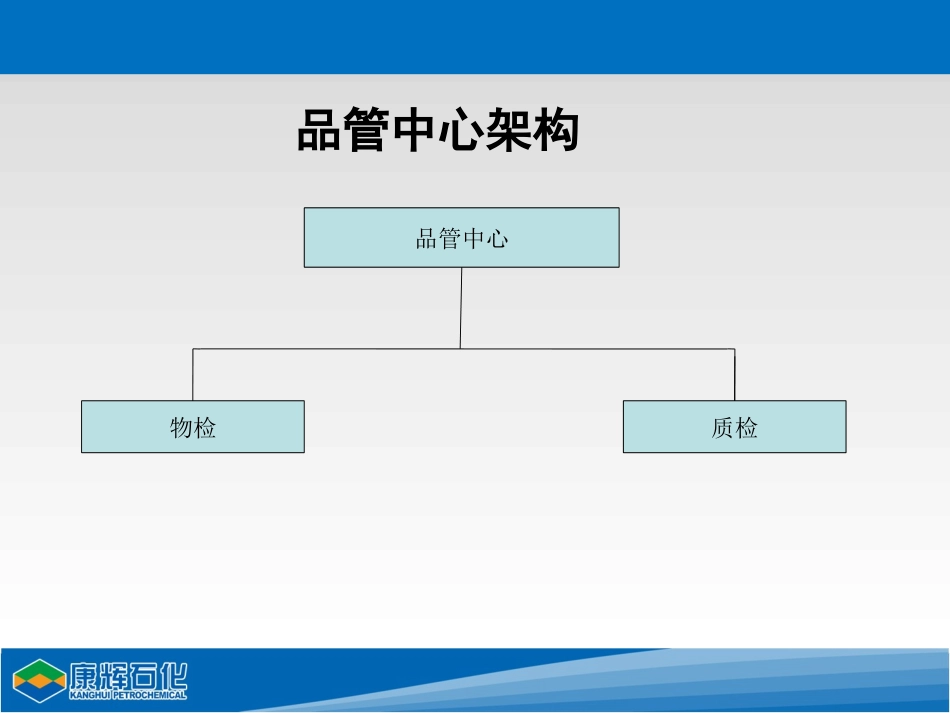

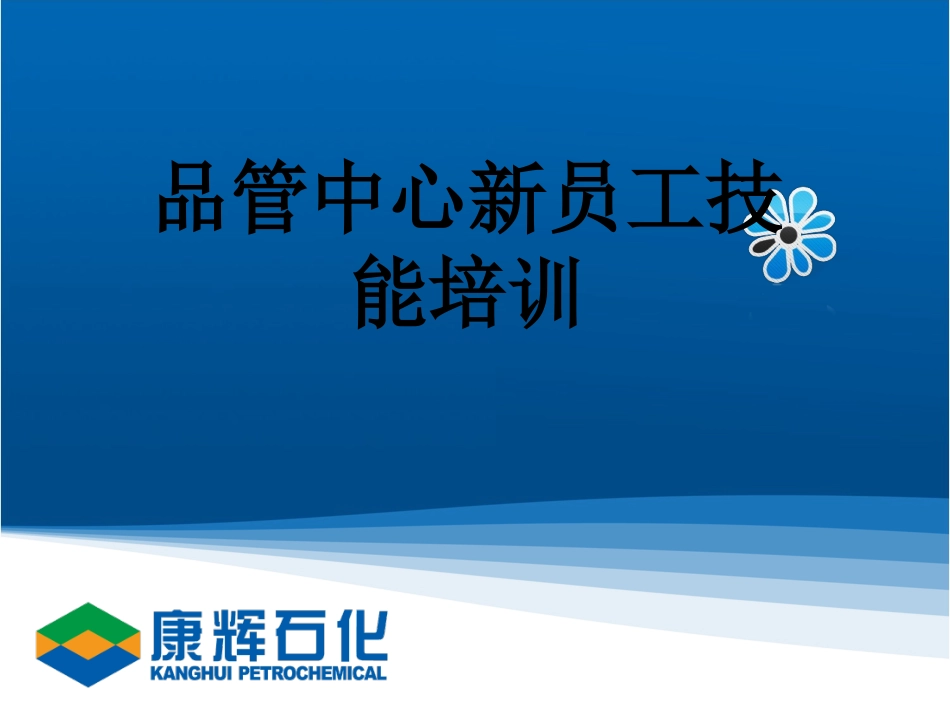

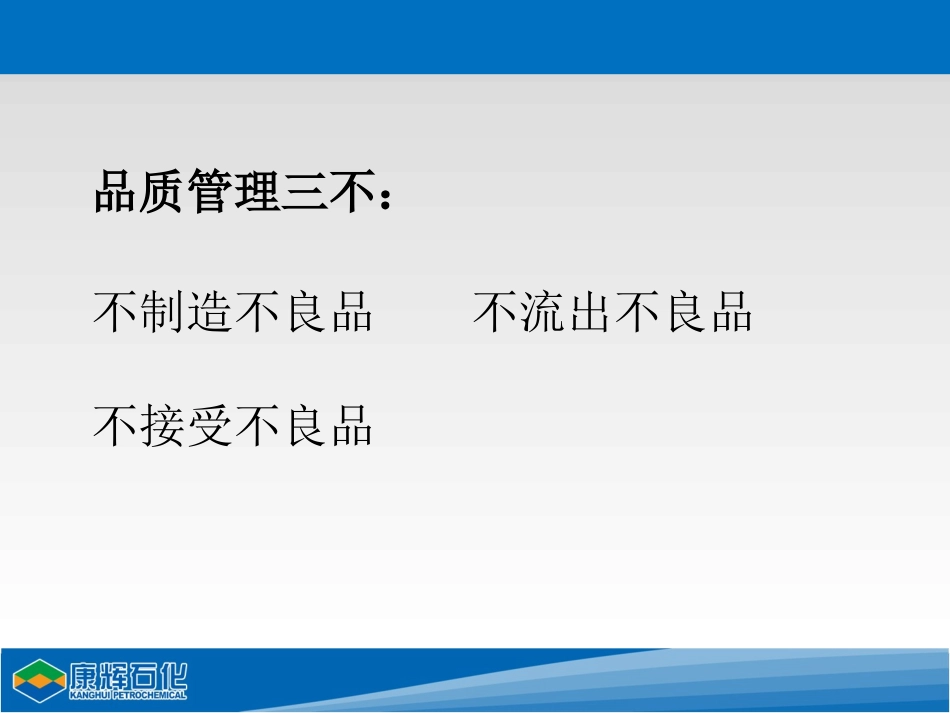

品管中心新员工技能培训品管中心架构品管中心物检质检品质管理三不：不制造不良品不流出不良品不接受不良品物检康辉石化聚酯薄膜品管中心物检室建于2012年，2014年投入使用。一期共设三个物检室，由主任、工程师、检验员组成的一支配备合理运行高效的团队。品管中心物检室拥有德国Mahr、BYK、英国EEL、美国LLOYD等国际先进测试方法，为聚酯薄膜的生产控制提供精确的数值统计分析支持。1.工作目标：工作零缺陷，不断提高工作技能，确保分析检测数据准确率99%以上。2.工作范围：品管中心物检室主要负责聚酯薄膜各项物理性能的检测，表观检查，为生产控制提供准确及时的分析统计数据，同时对产品的等级进行判定。一、物检室简介•1.拉力试验机•1.1500N单柱型万能材料试验机原产地：美国AMETEK-LLOYD部件名称：（1）单柱型万能材料试验机主机：主机型号：LS1-E,最大有效行程800mm，主机高度1301mm，宽度460mm，重量62kg。（2）LS1-E用传感器：传感器型号：YLC-0500-A1，传感器负载：500N，精度：示值的0.5%，最小负载分辨率：0.0001N。（3）气动夹具：01/4421防断裂气动夹具，橡胶夹面30mm×3mm。二、物检室检测仪器简介•1.22500N双柱型万能材料试验机原产地：美国AMETEK-LLOYD部件名称：（1）双柱型万能材料试验机主机：主机型号：LR5KPlus，最大有效行程975mm，主机高度1555mm，宽度820mm，重量99kg。（2）LR5KPlus用传感器：传感器型号：XLC-2500-A1，传感器负载：2500N，精度：示值的0.5%，最小负载分辨率：0.0001N。（3）气动夹具：01/4508防打滑气动夹具，橡胶夹面30mm×50mm•2.台式测厚仪（1）设备概述：原产地：Kargindustrietechnik凯歌/德国设备名称：台式测厚仪型号：TGC-0.1μm，TGC-0.01μm分辨率：0.1μm量程：1mm测量力：0.75±0.15N侧头类型：电感测头，硬质不锈钢材料提升方式：手动真空提升器（2）用途：用于精确测量薄膜的厚度。厚度是否均匀是检测薄膜各项性能的基础，对薄膜厚度的高精度控制是确保质量与控制成本的重要手段。•3.烘箱（1）设备概述原产地：德国Binder设备名称：烘箱型号：FD53控制方式：强制对流的电子控制式APT.lineR内腔预热技术最高温度：300℃温度波动：±0.3℃加热速度：加热至70℃，约7分钟加热至150℃，约22分钟加热至250℃，约45分钟（2）用途：测量薄膜的热收缩性能。不同高温下，薄膜的收缩程度不同。•4.雾度仪（1）设备概述原产地：英国设备名称：英国DiffusionEEL57D雾度仪型号：DiffusionEEL57D设备用途：测量全透过率、投射雾度测量范围：0~100%仪器的最低检测限：0.1%（2）用途：用于测定薄膜的雾度值和透光率。•5.动静摩擦系数仪（1）设备概述原产地：英国RAY-RAN设备名称：动静摩擦系数仪测试区域：不小于225×350mm标准滑块：200g，63.5×63.5mm传感器：1000g，精度0.1g测试速度：标准速度：1-350mm/min，高速：10-1800mm/min行程距离：0.1-14.0inch（0.25cm-35.56cm）摩擦系数显示：静态、动态（2）用途：对塑料薄膜滑动时的静摩擦系数和动摩擦系数作测定。•6.光泽仪（1）设备概述原产地：Kargindustrietechnik凯歌/德国设备名称：光泽仪型号：Micro-gloss45℃测量区域：9×13mm测量范围：0-180GU重现性：0-100GU时：±0.5GU100-180GU时：±0.5%重复性：0-100GU时：±0.2GU100-180GU时：±0.2%（2）用途：用于测定聚酯薄膜表面的光泽度（45℃）。•7.电子天平（1）设备概述原产地：大连托利电子衡器有限公司型号：ME204最大量程值：220G线性误差：0.2MG稳定时间：2秒净重：4.7KG（2）用途：用于称量小的物质，以及作每单位面积的重量测定。•8.偏光显微镜（1）设备概述原产地：徕卡显微系统（上海）贸易有限公司型号：偏光显微主机LeicaDM750P高清技术摄像头测量分析软件包放大倍数：50X-200X观察视场：投射偏光，反射偏光（2）用途：用于更透彻观察薄膜一些非肉眼可见的细微图像。•9.切条器（1）设备概述原产地：Kargindustrietechnik凯歌/德国设备名称：薄膜切条器型号：StripCuttrr（10条）、SinglenCut（单条）（2）用途：用于切割标准宽度的薄膜样条。•10.达因溶液（1）用途：不同的达因值用于测量薄膜表面张力...
