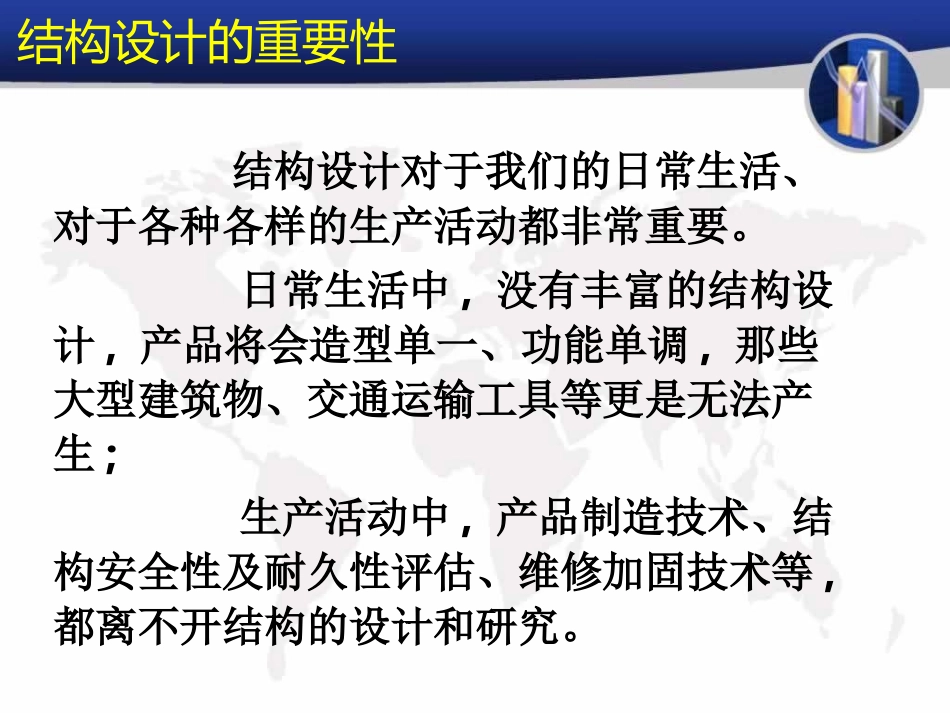

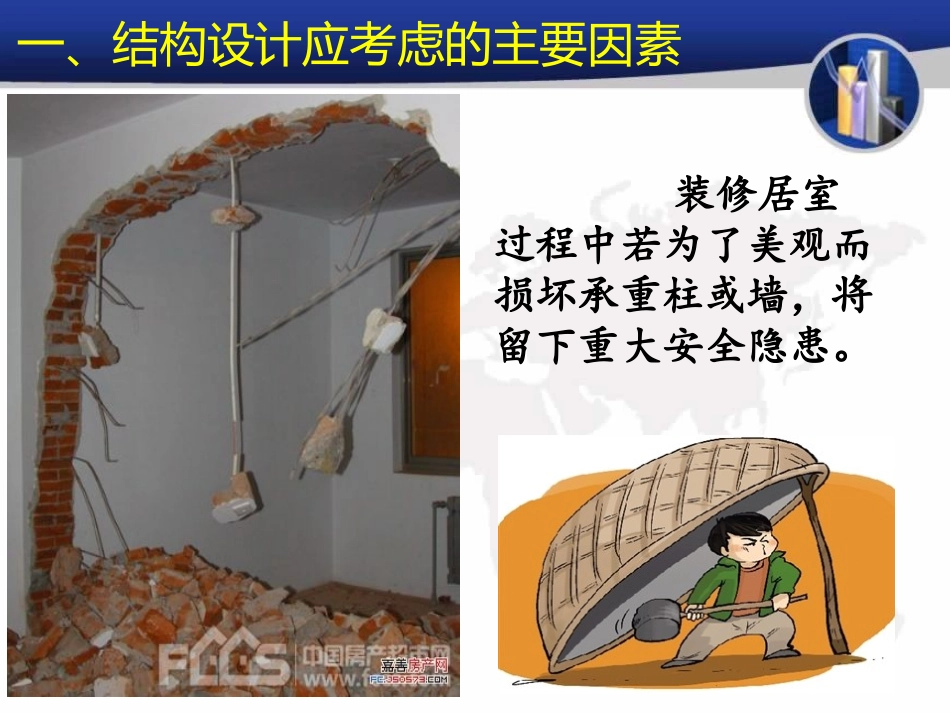

第一单元结构与设计第一单元结构与设计第三节简单结构的设计结构设计的重要性结构设计对于我们的日常生活、对于各种各样的生产活动都非常重要。日常生活中,没有丰富的结构设计,产品将会造型单一、功能单调,那些大型建筑物、交通运输工具等更是无法产生;生产活动中,产品制造技术、结构安全性及耐久性评估、维修加固技术等,都离不开结构的设计和研究。一、结构设计应考虑的主要因素装修居室过程中若为了美观而损坏承重柱或墙，将留下重大安全隐患。汽车的安全气囊设计不达标，不仅起不到保护作用，还可能会酿成事故。汽车的外形设计，若为美观而影响安全驾驶，同样是不可取的。1.结构设计的目标及要求应以一种或几种功能的实现为目标，满足设计规范，满足使用者的基本需要。儿童自行车的结构设计：首先应以代步、锻炼儿童的手脚协调能力为设计目标。同时要满足童车结构设计的国家标准和规范要求,如自行车的链轮、链条、车把、车闸有一定的要求，否则设计应视为不合格。阅读：商业建筑的设计规范门净宽度不得小于1.4m，不应设门槛。室内楼梯每梯段净宽不应小于1.4m，踏步高度不应大于0.16m，宽度不应小于0.28m。轮椅坡道坡度不应大于1：12，两侧应设高度为0.65m的扶手。水平投影长度超过15米，宜设休息平台。标准化的作用•标准化为科学管理奠定了基础•促进经济全面发展,提高经济效益•标准化是科研,生产,使用三者之间的桥梁•标准化为组织现代化生产创造了条件•促进对资源的合理利用,保持生态平衡,维护人类社会当前和长远的利益•合理发展产品品种,提高企业应变能力,以更好地满足社会需求•保证产品质量,维护消费者利益•在社会生产组成部分之间进行协调,确立共同遵循的准则,建立稳定地秩序•消除贸易障碍,促进国际技术交流和贸易发展,提高产品在国际市场上的竞争能力方面有重大地作用•保障身体健康和生命安全,大量地环保标准,卫生标准和安全标准制定发布后,用法律形式强制执行,对保障人民的身体健康和生命财产安全具有重大作用2.结构设计应考虑的主要因素结构设计应考虑的主要因素有:符合使用者对设计对象的稳定性和强度要求,安全因素,公众和使用者的审美需求,使用者的个性化需要,对设计对象的成本控制要求和一定的使用寿命等。无论在哪一类用途的结构设计中,安全都是至关重要的因素。安全问题功能问题成本问题案例分析：户外广告牌结构设计中的抗风问题美观问题马上行动设计方案内容实现方式方案1增加结构强度加固支撑架、连接点方案2减少受力面积设计通风孔方案3改变结构形状采用立体环绕二、简单结构的设计案例复习设计的一般过程是怎样的？1.发现和明确问题2.制定设计方案3.制作模型或原型4.测试、评估及优化5.产品的使用和维护1.能方便地取放照片。2.具有一定的稳定性和强度。3.具有一定的装饰性。4.结构设计有创新性和新颖性设计要求：美观,个性化需要,稳定性,成本……制作简易相片架应考虑哪些方面的因素?设计分析：框架、玻璃板、底板、支架(1)分析相框的构成：(2)分析相框的强度(3)制作相片架的材料和工具(4)分析支架的结构:a支架的支撑形式的选择。b支架构件的截面形状以及连接。方案A方案B方案C创意相框设计制作评价•在实现基本功能的基础上,增加多种功能•注意结构的灵活应用•注意提高技术性•注意融入文化,增强文化底蕴•增加修饰,增强美感“木板夹心”房第四节第四节经典结构的欣赏经典结构的欣赏第一单元结构与设计第一单元结构与设计如何赏析结构设计作品？赏析结构设计作品,可从技术与文化两个角度进行。（1）技术的角度主要有：结构功能、稳固耐用、造型设计的创意和表现力、材料使用的合理性，工艺制造的精湛程度等。（2）文化的角度主要有：文化寓意与传达，公众认可的美学原则，反映的时代、民族、习俗方面的特征、结构的个性特征等。著名桥梁设计赵州桥坐落在河北省赵县洨河上。建于隋代（公元581－618年）大业年间（公元605－618年），由著名匠师李春设计和建造，距今已有约1400年的历史，是当今世界上现存最早、保存最完善的古代敞肩石拱桥。饕餮（tāotiè）,是传说中龙的第五子，是一种存在于传说、想象的神秘怪兽。古书《山海经》介绍其特点是：其...
