新能源汽车课件——第6章电动汽车充电技术VIP免费

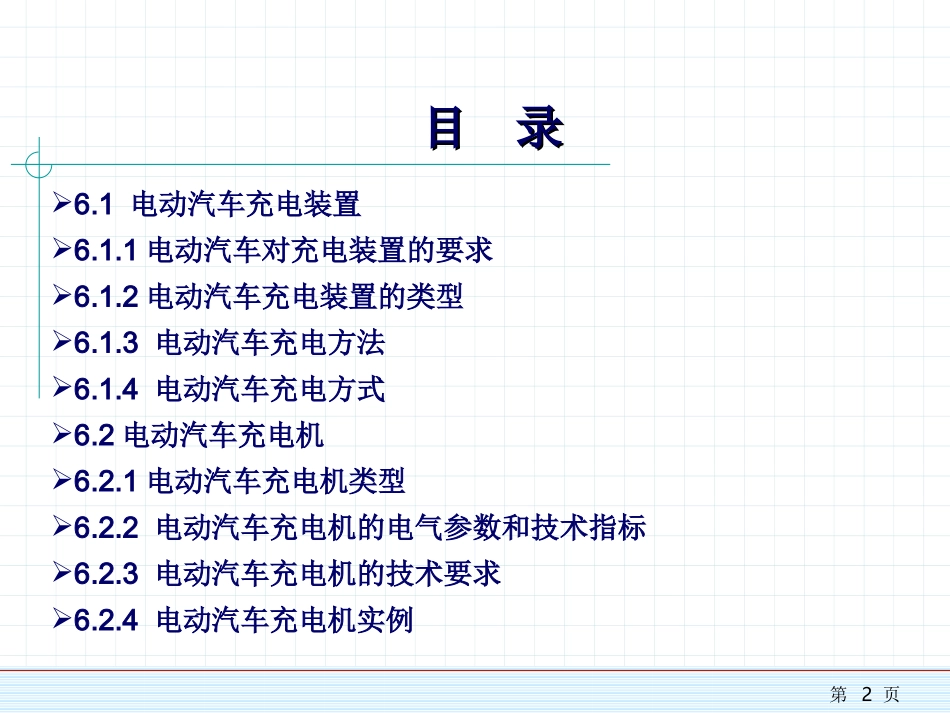

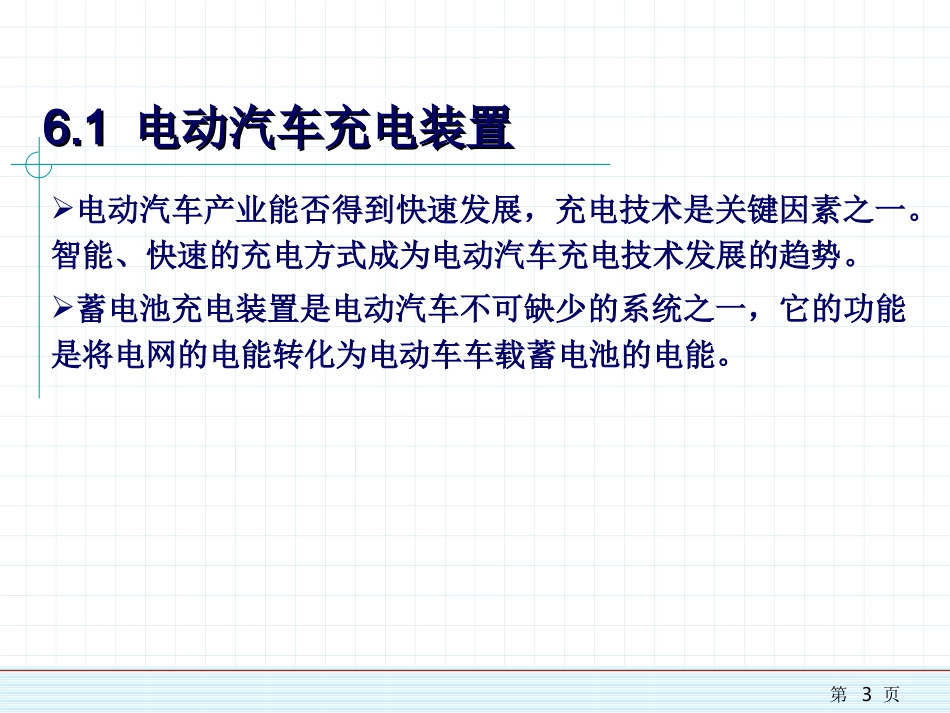

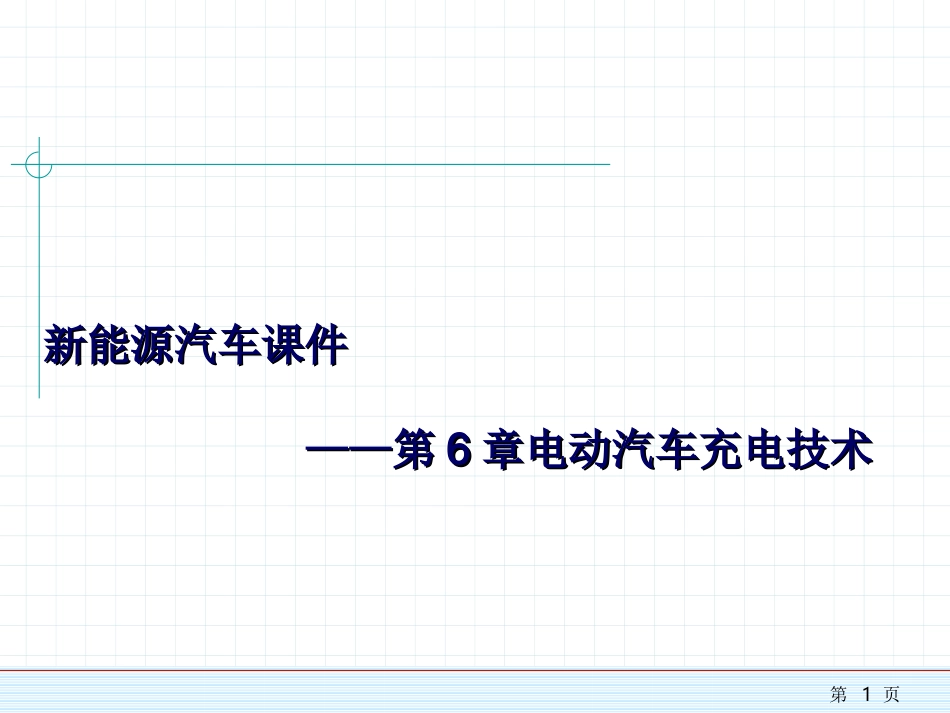

第1页新能源汽车课件新能源汽车课件————第第66章电动汽车充电技术章电动汽车充电技术第2页目录目录6.1电动汽车充电装置6.1.1电动汽车对充电装置的要求6.1.2电动汽车充电装置的类型6.1.3电动汽车充电方法6.1.4电动汽车充电方式6.2电动汽车充电机6.2.1电动汽车充电机类型6.2.2电动汽车充电机的电气参数和技术指标6.2.3电动汽车充电机的技术要求6.2.4电动汽车充电机实例第3页6.16.1电动汽车充电装置电动汽车充电装置电动汽车产业能否得到快速发展，充电技术是关键因素之一。智能、快速的充电方式成为电动汽车充电技术发展的趋势。蓄电池充电装置是电动汽车不可缺少的系统之一，它的功能是将电网的电能转化为电动车车载蓄电池的电能。第4页6.1.16.1.1电动汽车对充电装置的要求电动汽车对充电装置的要求（1）安全性。电动汽车充电时，要确保人员的人身安全和蓄电池组的安全。（2）使用方便。充电装置应具有较高的智能性，不需要操作人员过多干预充电过程。（3）成本经济。成本经济、价格低廉的充电设备有助于降低整个电动汽车的成本，提高运行效益，促进电动汽车的商业化推广。（4）效率高。高效率是对现代充电装置最重要的要求之一，效率的高低对整个电动汽车的能量效率具有重大影响。（5）对供电电源污染要小。采用电力电子技术的充电设备是一种高度非线性的设备，会对供电网及其它用电设备产生有害的谐波污染，而且由于充电设备功率因数低，在充电系统负载增加时，对其供电网的影响也不容忽视。第5页6.1.26.1.2电动汽车充电装置的类型电动汽车充电装置的类型电动汽车充电装置的分类有不同的方法。总体上可分为车载充电装置和非车载充电装置。车载充电装置是指安装在电动汽车上的采用地面交流电网或车载电源对电池组进行充电的装置。包括车载充电机、车载充电发电机组和运行能量回收充电装置。它将一根带插头的交流动力电缆线直接插到电动汽车的插座中给电动汽车充电。车载充电装置通常使用结构简单、控制方便的接触式充电器，也可以是感应充电器。它完全按照车载蓄电池的种类进行设计，针对性较强。非车载充电装置，即地面充电装置，主要包括专用充电机、专用充电站、通用充电机、公共场所用充电站等。它可以满足各种电池的各种充电方式。通常非车载充电器的功率、体积和重量均比较大，以便能够适应各种充电方式。第6页6.1.26.1.2电动汽车充电装置的类型电动汽车充电装置的类型另外，根据对电动汽车蓄电池充电时的能量装换的方式不同，充电装置可以分为接触式和感应式。随着电力电子技术和变流控制技术的飞速发展，高精度可控变流技术的成熟和普及，分阶段恒流充电模式已经基本被充电电流和充电电压连续变化的恒压限流充电模式取代。直到目前，主导充电工艺的还是恒压限流充电模式。接触式充电的最大问题在于安全性和通用性，为了使它满足严格的安全充电标准，必须在电路上采用许多措施使充电设备能够在各种环境下安全充电。恒压限流充电和分阶段恒流充电均属于接触式充电技术。近年来，新型的电动汽车感应充电技术发展很快。感应充电器是利用高频交流磁场的变压器原理，将电能从离车的原方感应到车载的副方，以达到给蓄电池充电的目的。感应充电的最大优点是安全，这是因为充电器与电动汽车之间并无直接的点接触，使得即使电动汽车在恶劣的气候下，如雨雪天，进行充电也无触电的危险。第7页6.1.36.1.3电动汽车充电方法电动汽车充电方法电动汽车蓄电池充电方法主要有恒（定）流充电、恒（定）压充电和脉冲快速充电，可根据具体情况选择一种充电方法或几种方法的组合方法，现代智能型蓄电池充电器可设置不同的充电方法。1.恒流充电恒流充电是指充电过程中使充电电流保持不变的方法。恒流充电具有较大的适应性，容易将蓄电池完全充足，有益于延长蓄电池的寿命。缺点是在充电过程中，需要根据逐渐升高的蓄电池电动势调节充电电压，以保持电流不变，充电时间也较长。第8页6.1.36.1.3电动汽车充电方法电动汽车充电方法恒流充电是一种标准的充电方法，有如下4种充电方法：（1）涓流充电，即维持电池的满充电状态，恰好能抵消...
