防雷检测方案(原稿)VIP免费

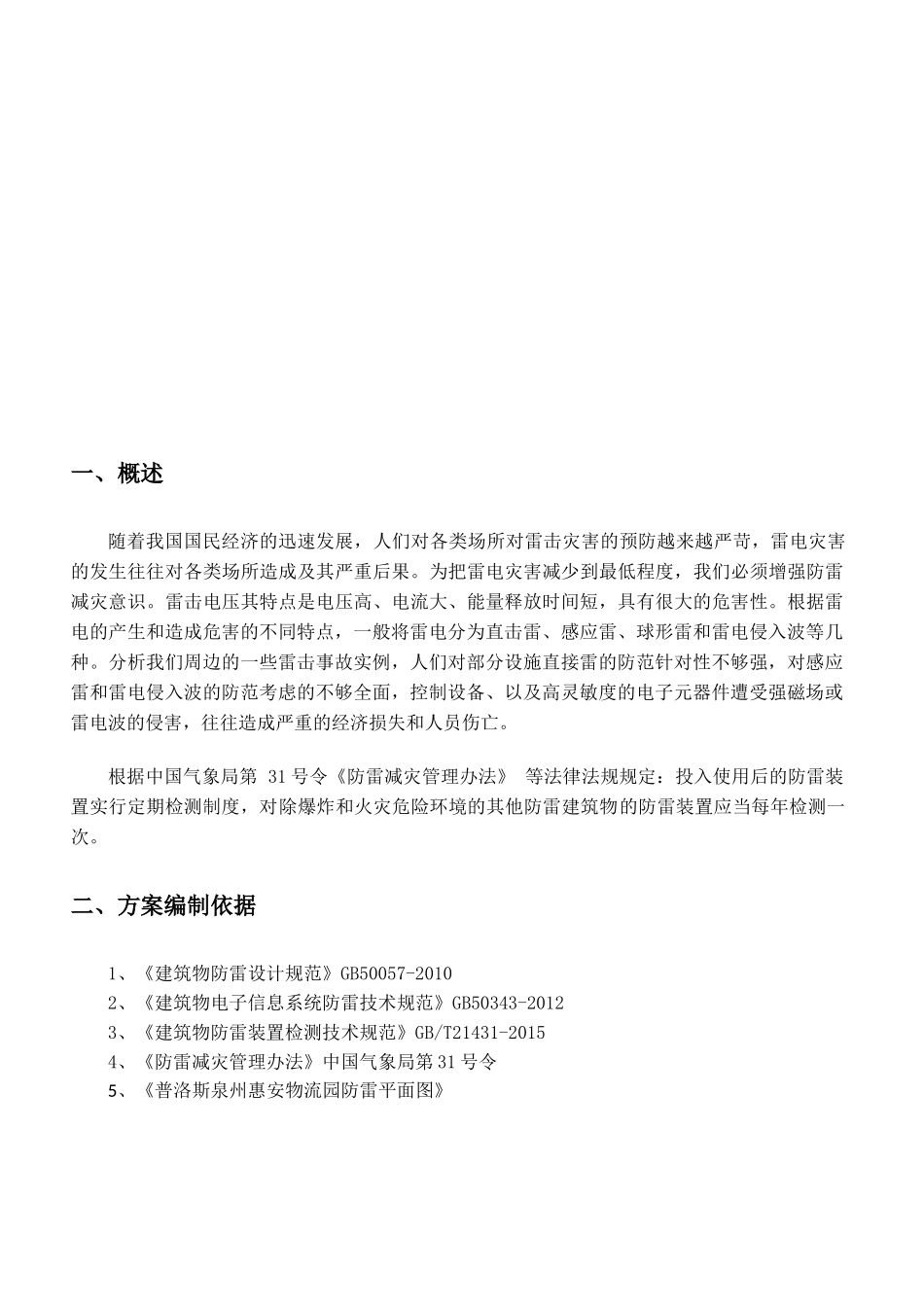

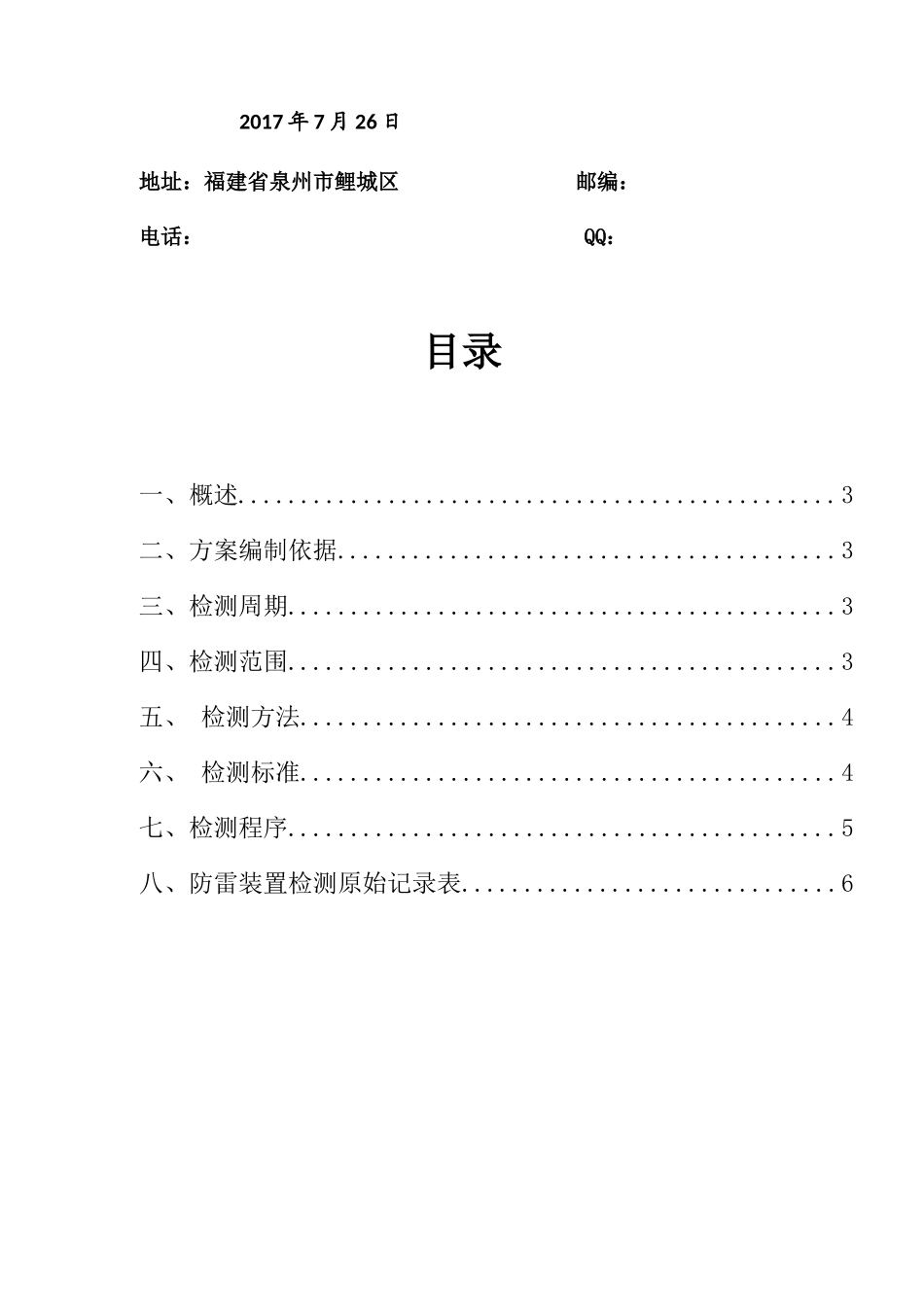

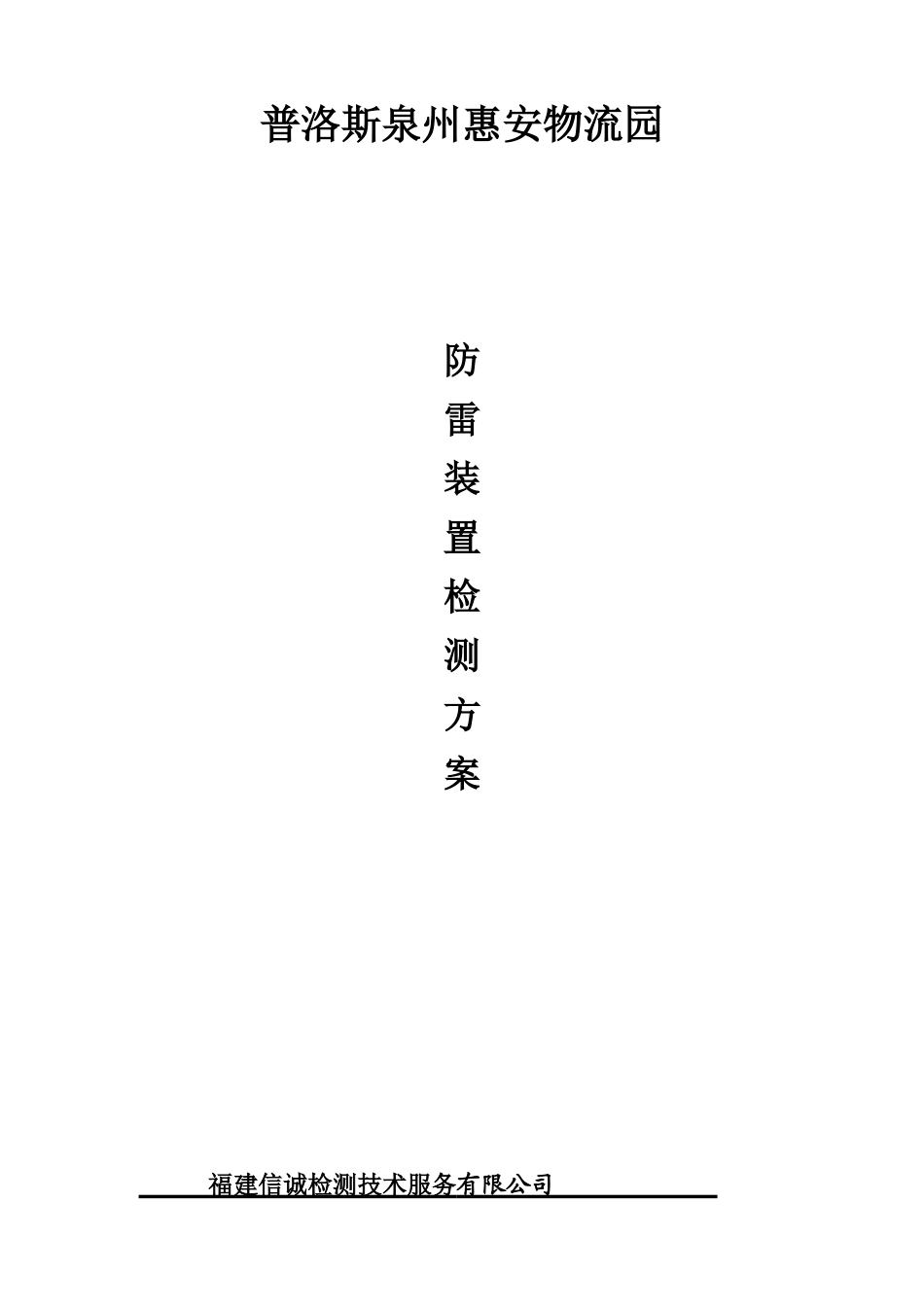

普洛斯泉州惠安物流园防雷装置检测方案福建信诚检测技术服务有限公司2017年7月26日地址：福建省泉州市鲤城区邮编：电话：QQ：目录一、概述................................................3二、方案编制依据........................................3三、检测周期............................................3四、检测范围............................................3五、检测方法...........................................4六、检测标准...........................................4七、检测程序............................................5八、防雷装置检测原始记录表..............................6一、概述随着我国国民经济的迅速发展，人们对各类场所对雷击灾害的预防越来越严苛，雷电灾害的发生往往对各类场所造成及其严重后果。为把雷电灾害减少到最低程度，我们必须增强防雷减灾意识。雷击电压其特点是电压高、电流大、能量释放时间短，具有很大的危害性。根据雷电的产生和造成危害的不同特点，一般将雷电分为直击雷、感应雷、球形雷和雷电侵入波等几种。分析我们周边的一些雷击事故实例，人们对部分设施直接雷的防范针对性不够强，对感应雷和雷电侵入波的防范考虑的不够全面，控制设备、以及高灵敏度的电子元器件遭受强磁场或雷电波的侵害，往往造成严重的经济损失和人员伤亡。根据中国气象局第31号令《防雷减灾管理办法》等法律法规规定：投入使用后的防雷装置实行定期检测制度，对除爆炸和火灾危险环境的其他防雷建筑物的防雷装置应当每年检测一次。二、方案编制依据1、《建筑物防雷设计规范》GB50057-20102、《建筑物电子信息系统防雷技术规范》GB50343-20123、《建筑物防雷装置检测技术规范》GB/T21431-20154、《防雷减灾管理办法》中国气象局第31号令5、《普洛斯泉州惠安物流园防雷平面图》三、检测周期根据相关法律法规及规范性文件要求，结合普洛斯泉州惠安物流园的实际情况，其检测间隔时间为12个月。四、检测范围物流园的所有建筑物及设施设备的接闪器、引下线、接地装置及等电位连接。五、检测标准1、首次检测时，应查看隐蔽工程记录。2、遵循由上而下，先外后内的检测原则。对建筑物进行外观检查，无断裂、脱焊、锈蚀、安装可靠。3、检查接闪器的位置是否正确，焊接固定的焊缝是否饱满无遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷的防油漆是否完整，接闪器截面是否锈蚀1/3以上。检查接闪带是否平正顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架和高度是否符合GB50057-2010中的5.2.6的要求。检查每个支持件能否承受49N上午垂直拉力。4、检查专设引下线位置是否正确，焊接固定的焊缝是否饱满无遗漏，焊接部分补刷的防油漆是否完整，专设引下线截面是否腐蚀1/3以上。检查明敷引下线是否平正顺直、无急弯，卡钉是否分段固定。引下线固定支架间距均匀，是否符合水平或垂直直线部分0.5m-1.0m，弯曲部分0.3m-0.5m的要求，每个固定支架应能承受49N的垂直拉力。检查专设引下线、接闪器和接地装置的焊接处是否锈蚀，油漆是否有遗漏及近地面的保护设施。5、用接地电阻测试仪进行阻值检测。6、压敏电压及泄漏电流的测试：首先将后备保护装置断开并确认已断开电源后，直接用防雷元件测试仪或其他适用的仪表测量对应的模块，或者取下可插拔SPD的模块或将SPD从线路上拆下进行测量，仪器的两个接线端分别放入SPD的L端口和PE端口，并逐一进行测试。7、用毫欧表检查屏蔽网格、金属管（槽）、防静电地板支撑金属网格、大尺寸金属件、房间屋顶金属龙骨、屋顶金属表面、立面金属表面、金属门窗、金属格栅和电缆屏蔽层的电气连接，过渡电阻值不宜大于0.2Ω。8、检测接闪器的材料、规格和尺寸应符合GB50057-2010中4.2.1的规定。接闪带在转角处应按建筑物造型弯曲其夹角应大于90°，弯曲半径不宜小于圆钢直径10倍、扁钢宽度的6倍。接闪带通过建筑物伸缩沉降缝处，应将接闪带向侧面弯成半径为100mm的弧形。9、管线及金属桥架等电位连接线安装可靠，无明显锈蚀、断裂、脱落现象为合格，否则为不合格，应立即整改。10、其他设施当接地电阻不大于10...
