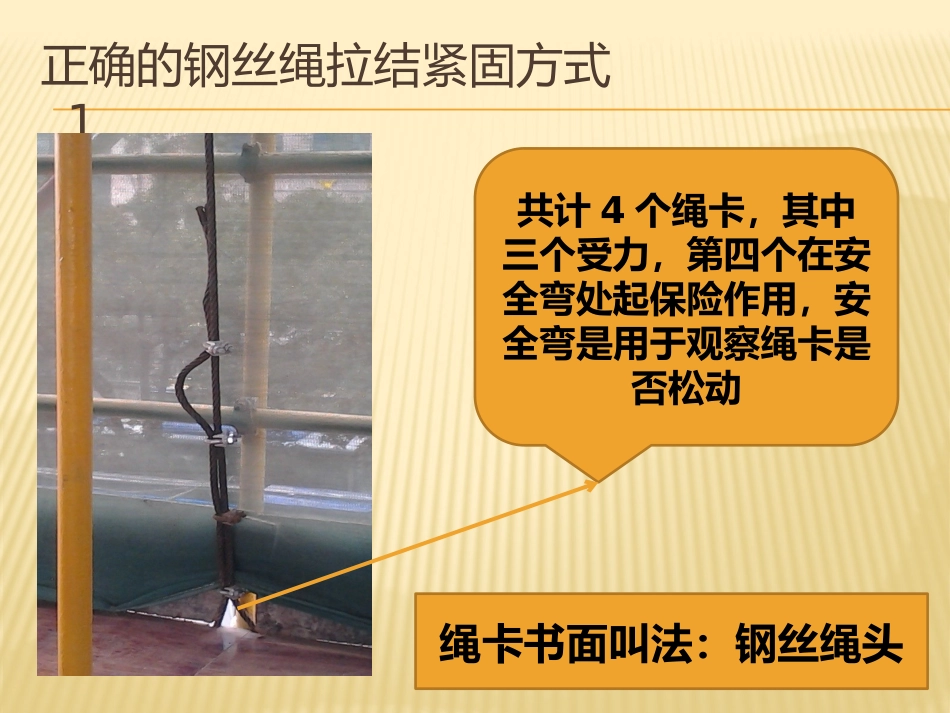

扣件式钢管脚手架示例图解贵州建工监理咨询有限公司安全监理工作交流学习资料（王金清）扣件式钢管脚手架示例图解检查的依据和标准正确的钢丝绳拉结紧固方式1共计4个绳卡，其中三个受力，第四个在安全弯处起保险作用，安全弯是用于观察绳卡是否松动绳卡书面叫法：钢丝绳头新型的悬挑架型钢锚固方式2几个注意事项：1、所使用的U型钢必须是高强度钢材；2、U型钢不能使用螺纹钢；3、U型钢从板筋的底层筋下方穿上来；4、钢压板厚度应不少于10毫米；5、每根螺杆上不少于两个螺帽悬挑架底部示意图3U型压板螺栓锚固方式U型压板螺栓锚固至少3个绳卡受力平面、立面完全封闭开关箱违规图例4开关箱不能放置在操作不便的位置电缆线不能无防护直接穿越外架，不能直接缠绕在悬挑架违规示例5这么大的立面空当没有防护很危险按规范要求悬挑层底部应完全封闭脚手架预埋件违规示例6这根7字型的预埋件材质和形式都违规，材质应当是一级钢，形式应当是封闭式的，且直径不应小于20毫米钢丝绳未设置安全检查弯，且留置的抗滑移距离太短脚手架立杆违规示例7上下立杆错位，而且连搭接都不算高处作业违规示例8这个位置高度约6米，工人在没有任何防护的临空面作业，高坠隐患很大，其实如果实在不能搭设外架，最起码设置一道1.2米高的单排防护栏也好啊连墙件违规图例9连墙件应该埋置在稳固的位置，埋在这样薄弱的位置肯定容易破坏连墙杆应该连接内外两排立杆，这里只拉结了内立杆电缆线严禁缠绕在钢管架上，若不便处理也应该采取绝缘和防砸措施脚手架违规示例10扫地杆离地不应高于20公分，但此处接近50公分了安全网应当满挂，不得留空这一步称之为首步，应该设置一道水平防护扫地杆这一排的小横杆应该置于纵向横杆下方脚手架违规示例11架体内不应该堆放各种材料及杂物，存在物体掉落引发物体打击的安全隐患，应定期及时清理干净脚手架铺设脚手板违规图例12两块脚手板下方的两根支承钢管之间的间距不得大于30公分此处探头板伸出过长，且未进行固定，稍不注意很容易踩翻，造成人员掉落或受伤脚手架施工层违规图例13这是常见的铺设错误，脚手板应该铺设在操作面以下才能起到保护工人的作用外架没有超过施工作业面1.2米以上层间水平防护要求14整个外架架体内，每间隔不大于10米就应该设置层间水平防护网，当外架内立杆距离结构边缘过大也应该设置水平防护网保护人员安全防止高坠剪刀撑的设置要求1524米以上的落地式脚手架和所有悬挑式脚手架的剪刀撑都必须上下左右连续设置，在贵阳的文明施工管理规定里强制性要求，临街工地外架的外立杆和剪刀撑必须刷油漆、设置楼层分隔线、安装楼层标识牌剪刀撑违规图例16这一块就空了，剪刀撑没有连续设置，重新补很麻烦操作难度也大连墙件设置图例17内外排立杆都进行了连接，更稳固牢靠悬挑架底部违规图例18悬挑架底部必须完全封闭，防止掉物伤人和人员坠落，规范上要求在脚手板下方铺设兜网的目的是起到双城防护的效果水平网设置19当建筑物出现异形或是有挑板、大柱等情况使得外架与结构边缘间距过大，可以使用横杆和水平网进行防护施工层防护违规图例20间距过大，极易发生高坠造成人员伤亡脚手架钢管与扣件连接要求21所有钢管端部与扣件相连的位置，钢管均应伸出扣件盖板10公分以上，特别是剪刀撑，连墙件连墙件违规图例使用螺纹钢弯曲后采用焊接方式与钢管相连，其稳定性极差极不可靠立杆变形图例这两根立杆已经发生弯曲变形，监理在平时的检查中应该对外架的垂直度进行观察，发现问题及时提出悬挑型钢的设置要求1、锚环按规范要求应该是后部两个，挑出端一个，并用木楔子卡紧；2、原则上搁置在结构一端（固定段）的长度应该是悬挑段的1.25倍确保其稳定；3、型钢截面高度不小于16公分；4、锚环钢筋直径不小于16毫米；脚手架图例当连墙杆不能与立杆拉结时，也不应该距离主节点30公分以上此处为主节点位置，漏设一根小横杆，属于违反强条此处钢管伸出扣件盖板太短连墙件应每层设置，通常不大于两步三跨悬挑架违规图例我个人认为不应该使用一根钢筋点焊在锚环上，其牢固性很大程度上看焊工技术和焊条质量，不好控制悬挑加上杂物和建筑垃圾太多，且底部封闭又不严，隐患很大电...
