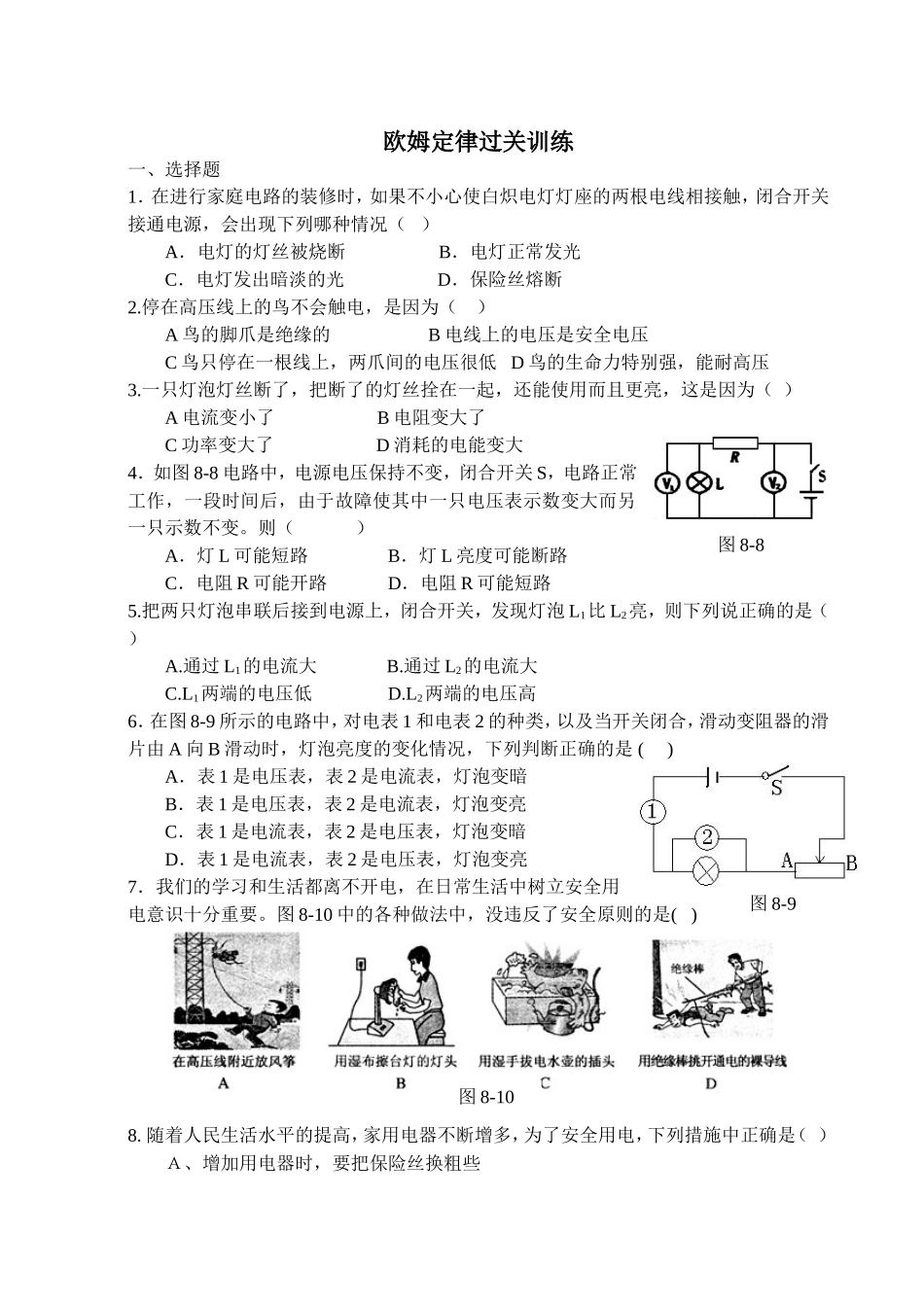

欧姆定律过关训练一、选择题1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（）A．电灯的灯丝被烧断B．电灯正常发光C．电灯发出暗淡的光D．保险丝熔断2.停在高压线上的鸟不会触电，是因为（）A鸟的脚爪是绝缘的B电线上的电压是安全电压C鸟只停在一根线上，两爪间的电压很低D鸟的生命力特别强，能耐高压3.一只灯泡灯丝断了，把断了的灯丝拴在一起，还能使用而且更亮，这是因为（）A电流变小了B电阻变大了C功率变大了D消耗的电能变大4．如图8-8电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，由于故障使其中一只电压表示数变大而另一只示数不变。则（）A．灯L可能短路B．灯L亮度可能断路C．电阻R可能开路D．电阻R可能短路5.把两只灯泡串联后接到电源上，闭合开关，发现灯泡L1比L2亮，则下列说正确的是（）A.通过L1的电流大B.通过L2的电流大C.L1两端的电压低D.L2两端的电压高6．在图8-9所示的电路中，对电表1和电表2的种类，以及当开关闭合，滑动变阻器的滑片由A向B滑动时，灯泡亮度的变化情况，下列判断正确的是()A．表1是电压表，表2是电流表，灯泡变暗B．表1是电压表，表2是电流表，灯泡变亮C．表1是电流表，表2是电压表，灯泡变暗D．表1是电流表，表2是电压表，灯泡变亮7．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。图8-10中的各种做法中，没违反了安全原则的是()8.随着人民生活水平的提高，家用电器不断增多，为了安全用电，下列措施中正确是（）Ａ、增加用电器时，要把保险丝换粗些图8-8图8-9图8-10Ｂ、增加用电器时，要把保险丝装在零线上Ｃ、增加用电器时，必须同时考虑电能表、输电线、保险线的承受能力Ｄ、增加用电器时，只需要更换额定电流大些的电能表。9．如图8-11所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电流表示数变小，电压表示数变小10．如图8-12所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．油量表是由电流表改装而成的B．R、R0在电路中是并联的C．油位越高，流过R的电流越大D．油位越高，R两端的电压越大11．如图8-13所示，电源电压6V，电压表指示数为3.8V，下列电压中不正确的是（）Ａ．L1两端电压为2.2VＢ．L1两端电压为3.8VＣ．L2两端电压为3.8VＤ．L1和L2两端电压之和为6V12．两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加上的最高电压是：()A.10伏；B.15伏；C.19伏；D.25伏。13、关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是()A、用一个开关控制的的两盏灯之间是串联的。B、开关与被控制的灯之间是并联的C、被不同开关控制的各盏灯之间是串联的D、各盏灯与插座之间是并联的14．如图8-14所示，当滑动变阻器的滑片向左端滑动时，电流表和电压表示数的变化情况是（）A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大图8-11图8-12图8-13图8-1415．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是（）A．将两个4欧的电阻串联起来B．将两个10欧的电阻并联起来C．将两个4欧的电阻并联起来D．将两个10欧的电阻串联起来16.在如图8-15所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻R1与R2之比是（）A．5∶1B．1∶5C．1∶4D．4∶117.如图8-16所示，当开关闭合时，电压表指针偏转角度相同，由此可知电阻R1：R2是（）A．1：4B.4：1C.5:1D.1:518.如图8-17所示,小伟在操作总不慎将两表的位置对调了一下,则开关闭合()Ａ．电流表和电压表均被烧坏Ｂ．电流表烧坏，电压表示数为零Ｃ．电流表示数几乎为零，电压表有示数Ｄ．电流表有示数，电压表示数为零19.有两个阻值不同的电阻R1、R2，它们的电流随...
