高考物理 动态电路分析VIP免费

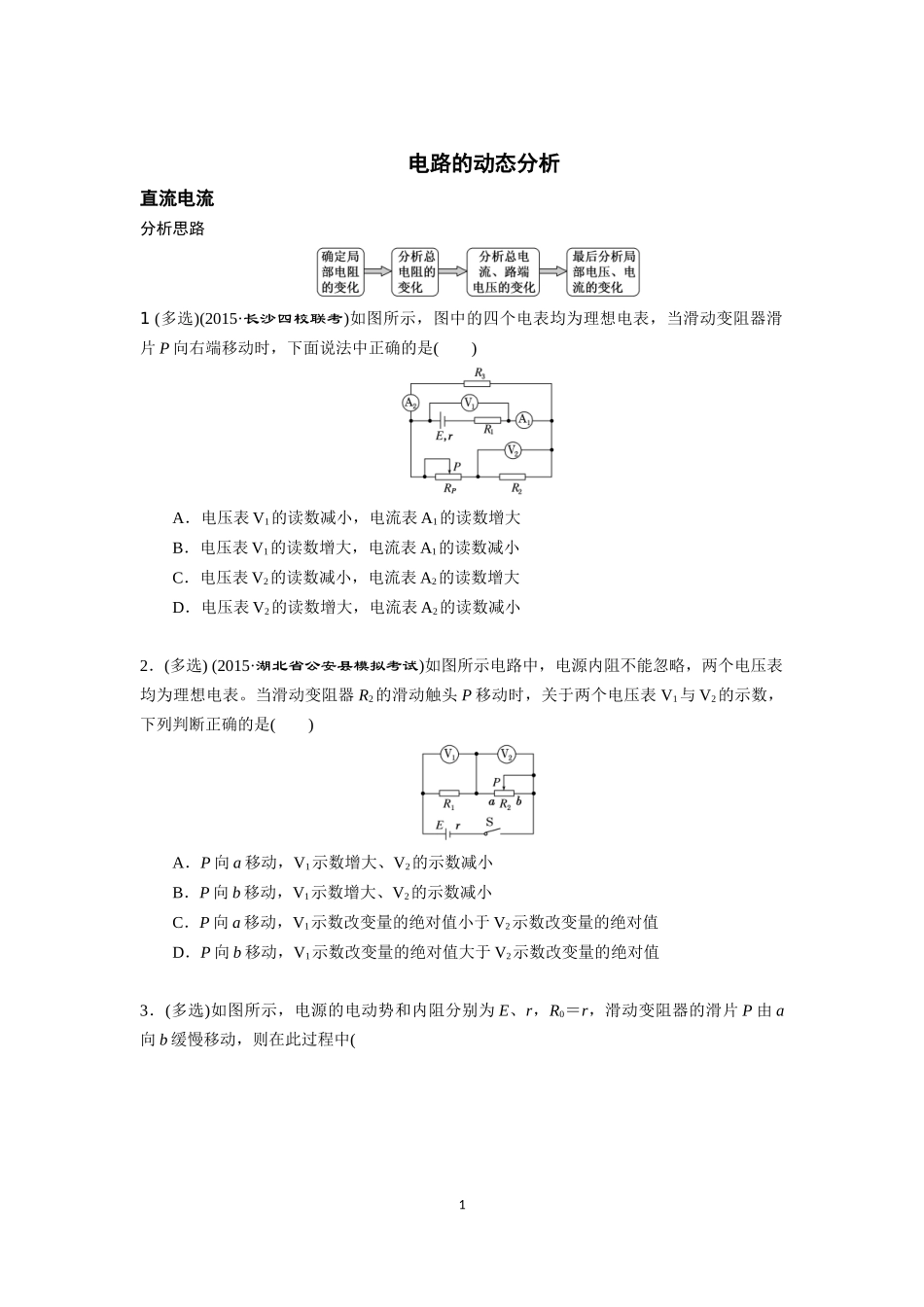

电路的动态分析直流电流分析思路1(多选)(2015·长沙四校联考)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小2．(多选)(2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是()A．P向a移动，V1示数增大、V2的示数减小B．P向b移动，V1示数增大、V2的示数减小C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值3．(多选)如图所示，电源的电动势和内阻分别为E、r，R0＝r，滑动变阻器的滑片P由a向b缓慢移动，则在此过程中(1A．电压表V1的示数一直增大B．电压表V2的示数先增大后减小C．电源的总功率先减小后增大D．电源的输出功率先减小后增大含电容器的电路解决含电容器的直流电路问题的一般方法(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。(2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。(3)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。(4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。1(多选)(2015·东北三校二模)如图所示，C1＝6μF，C2＝3μF，R1＝3Ω，R2＝6Ω，电源电动势E＝18V，内阻不计。下列说法正确的是()A．开关S断开时，a、b两点电势相等B．开关S闭合后，a、b两点间的电流是2AC．开关S断开时C1带的电荷量比开关S闭合后C1带的电荷量大D．不论开关S断开还是闭合，C1带的电荷量总比C2带的电荷量大2．(多选)(2015·宁波模拟)如图所示，R1、R2、R3、R4均为可变电阻，C1、C2均为电容器，电源的电动势为E,内阻r≠0。若改变四个电阻中的一个阻值，则()2A．减小R1，C1、C2所带的电量都增加B．增大R2，C1、C2所带的电量都增加C．增大R3，C1、C2所带的电量都增加D．减小R4，C1、C2所带的电量都增加3．(多选)(2015·黄冈模拟)如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。当R2的滑动触头P在a端时，闭合开关S，此时电流表A和电压表V的示数分别为I和U。以下说法正确的是()A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变对点训练：电路的动态分析1.(2015·徐州质检)如图所示的电路中，电源电动势为E，内电阻为r。开关S闭合后，电灯L1、L2均能发光。现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是()A．电灯L1、L2均变亮B．电灯L1变亮，L2变暗C．电流表的示数变小D．电源的总功率变小2．(多选)(2015·上海市长宁区一模)如图所示电路中，R1、R2为定值电阻，电源的内电阻为r。闭合开关S，电压表显示有读数，调节可变电阻R的阻值，电压表示数增大量为ΔU。对此过程，下列判断正确的是()3A．可变电阻R阻值增大，流过它的电流增大B．电阻R2两端的电压减小，减小量小于ΔUC．通过电阻R2的电流减小，减小量等于D．路端电压一定增大，增大量小于ΔU对点训练：含电容器的电路1.如图所示电路中，4个电阻阻值均为R，开关S闭合时，有质量为m、带电量为q的小球静止于水平放置的平行板电容器的正中间。现断开开关S，则下列说法不正确的是()A．小球带负电B．断开开关后电容器的带电量减小C．断开开关后带电小球向下运动D．断开开关后带电小球向上运动2．(2015·河北正定中学月...
