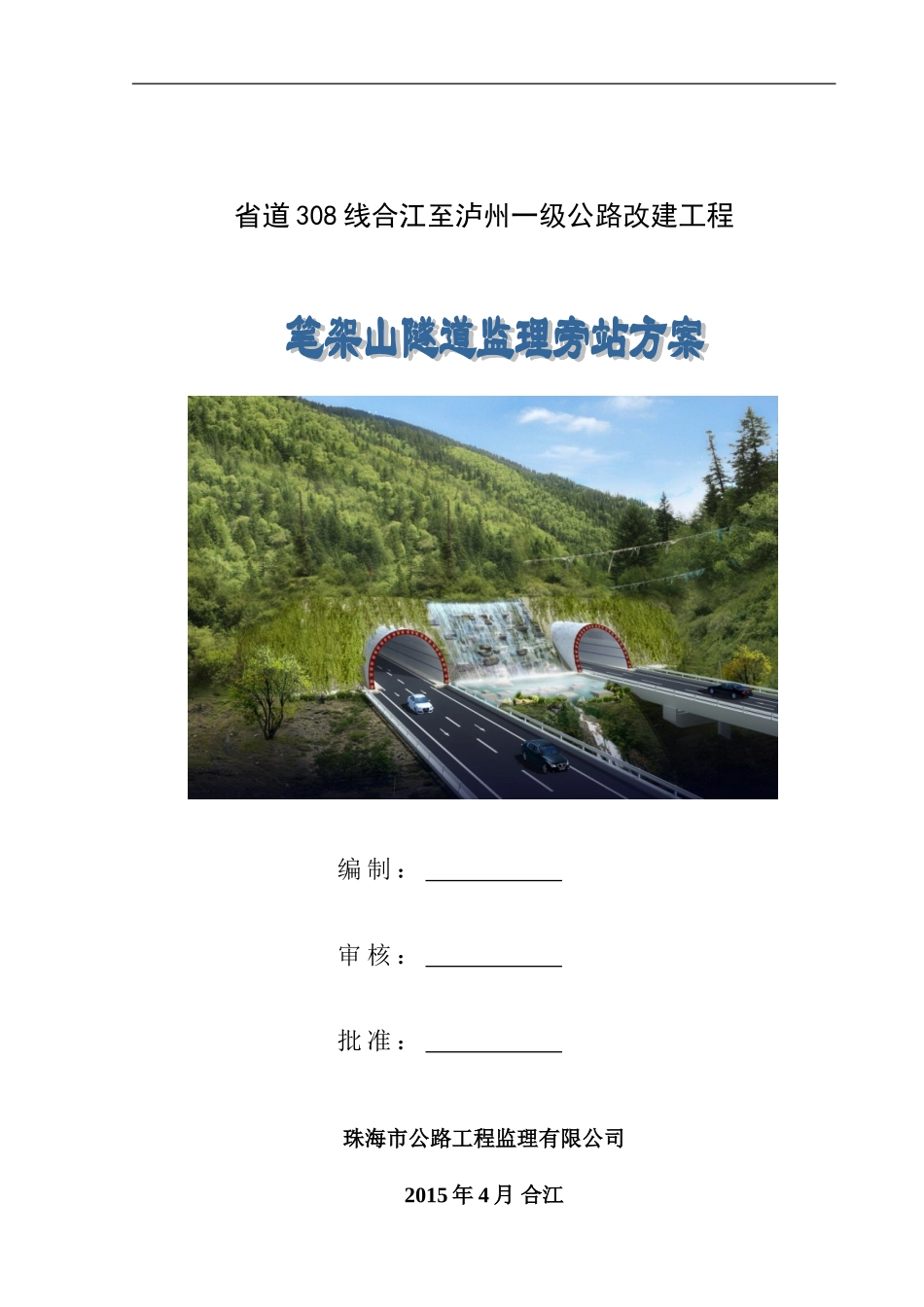

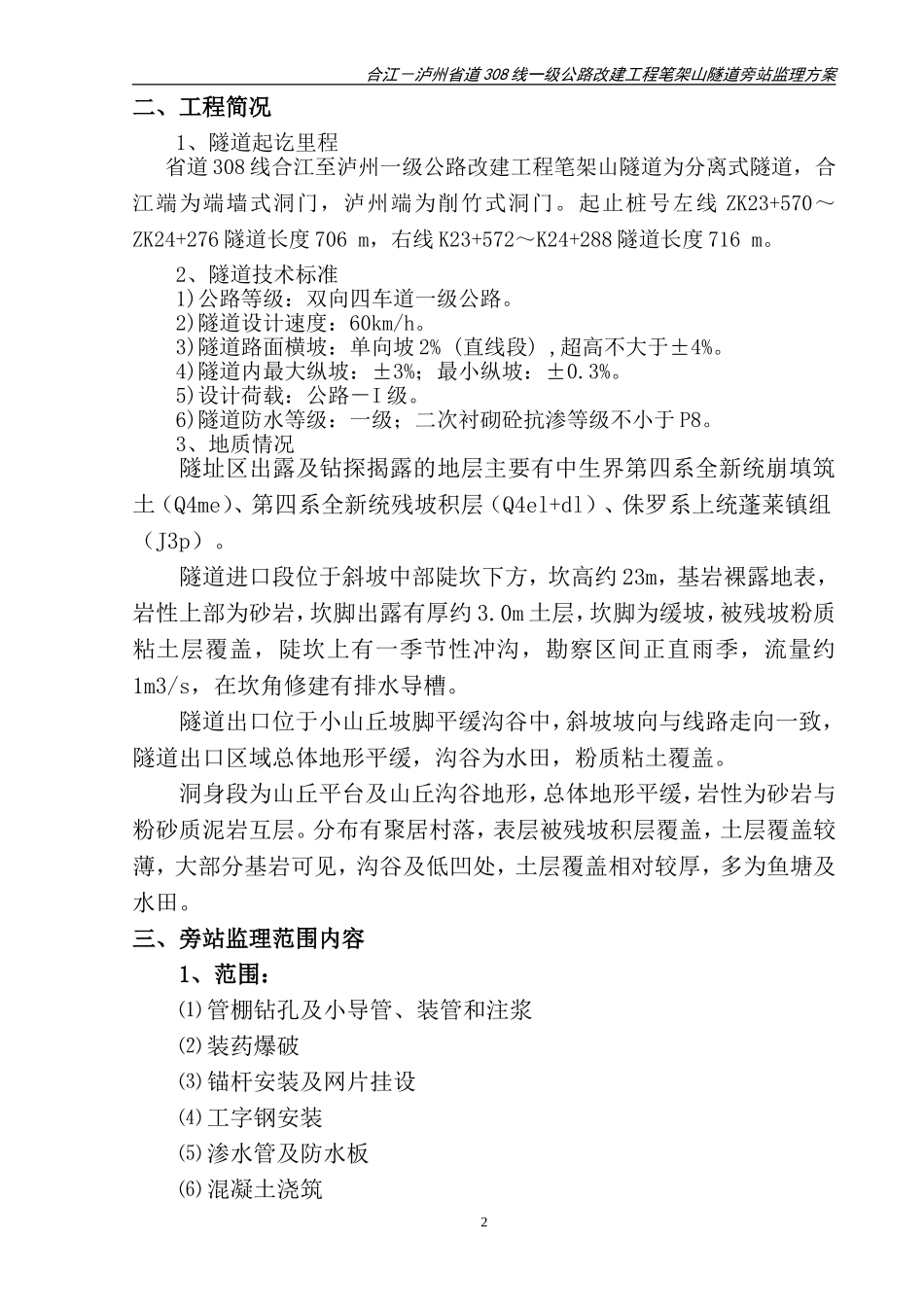

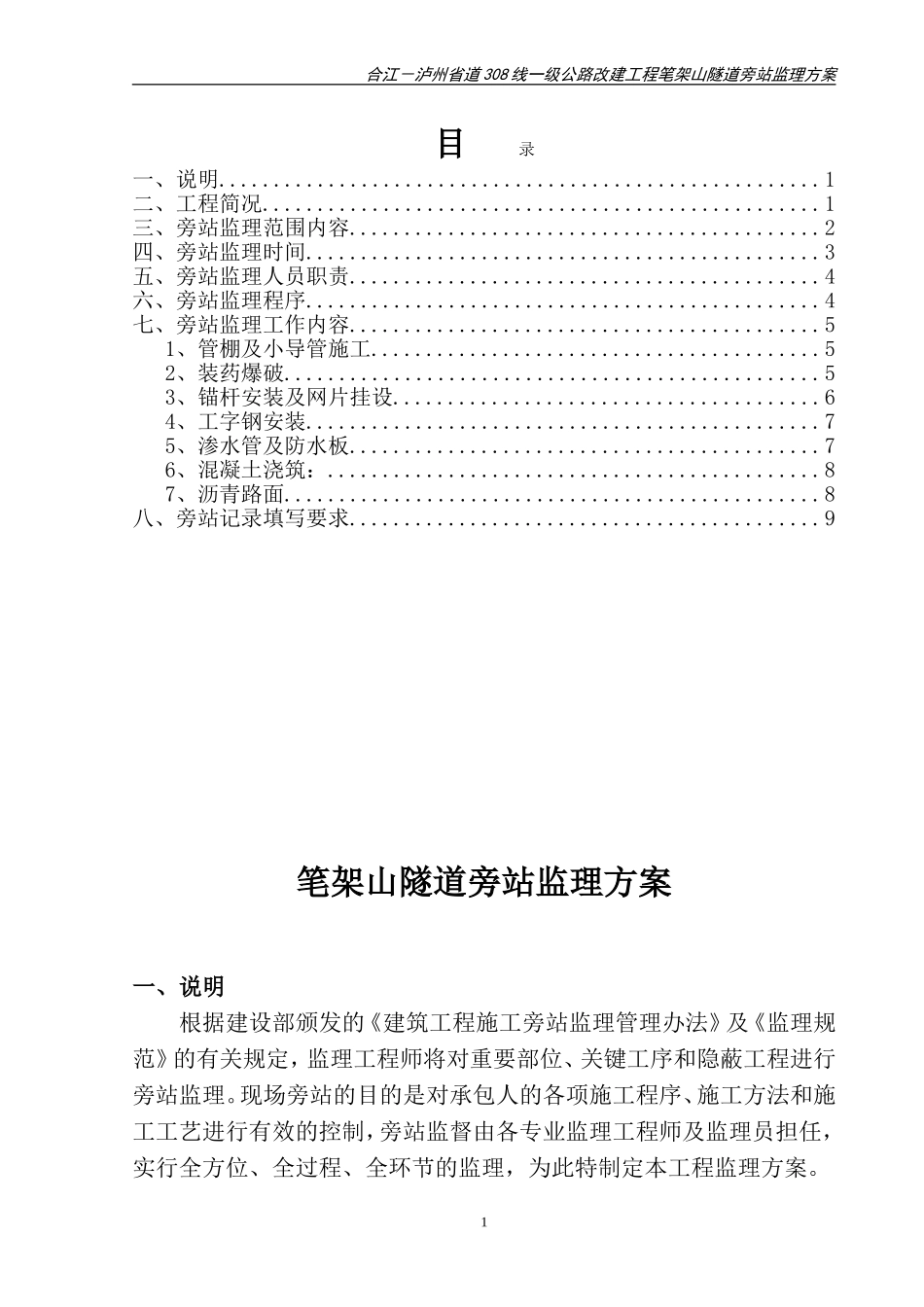

省道308线合江至泸州一级公路改建工程编制：审核：批准：珠海市公路工程监理有限公司2015年4月合江合江－泸州省道308线一级公路改建工程笔架山隧道旁站监理方案目录一、说明.......................................................1二、工程简况...................................................1三、旁站监理范围内容...........................................2四、旁站监理时间...............................................3五、旁站监理人员职责...........................................4六、旁站监理程序...............................................4七、旁站监理工作内容...........................................51、管棚及小导管施工.........................................52、装药爆破.................................................53、锚杆安装及网片挂设.......................................64、工字钢安装...............................................75、渗水管及防水板...........................................76、混凝土浇筑：.............................................87、沥青路面.................................................8八、旁站记录填写要求...........................................9笔架山隧道旁站监理方案一、说明根据建设部颁发的《建筑工程施工旁站监理管理办法》及《监理规范》的有关规定，监理工程师将对重要部位、关键工序和隐蔽工程进行旁站监理。现场旁站的目的是对承包人的各项施工程序、施工方法和施工工艺进行有效的控制，旁站监督由各专业监理工程师及监理员担任，实行全方位、全过程、全环节的监理，为此特制定本工程监理方案。1合江－泸州省道308线一级公路改建工程笔架山隧道旁站监理方案二、工程简况1、隧道起讫里程省道308线合江至泸州一级公路改建工程笔架山隧道为分离式隧道，合江端为端墙式洞门，泸州端为削竹式洞门。起止桩号左线ZK23+570～ZK24+276隧道长度706m，右线K23+572～K24+288隧道长度716m。2、隧道技术标准1)公路等级：双向四车道一级公路。2)隧道设计速度：60km/h。3)隧道路面横坡：单向坡2%(直线段),超高不大于±4%。4)隧道内最大纵坡：±3%；最小纵坡：±0.3%。5)设计荷载：公路－I级。6)隧道防水等级：一级；二次衬砌砼抗渗等级不小于P8。3、地质情况隧址区出露及钻探揭露的地层主要有中生界第四系全新统崩填筑土（Q4me）、第四系全新统残坡积层（Q4el+dl）、侏罗系上统蓬莱镇组（J3p）。隧道进口段位于斜坡中部陡坎下方，坎高约23m，基岩裸露地表，岩性上部为砂岩，坎脚出露有厚约3.0m土层，坎脚为缓坡，被残坡粉质粘土层覆盖，陡坎上有一季节性冲沟，勘察区间正直雨季，流量约1m3/s，在坎角修建有排水导槽。隧道出口位于小山丘坡脚平缓沟谷中，斜坡坡向与线路走向一致，隧道出口区域总体地形平缓，沟谷为水田，粉质粘土覆盖。洞身段为山丘平台及山丘沟谷地形，总体地形平缓，岩性为砂岩与粉砂质泥岩互层。分布有聚居村落，表层被残坡积层覆盖，土层覆盖较薄，大部分基岩可见，沟谷及低凹处，土层覆盖相对较厚，多为鱼塘及水田。三、旁站监理范围内容1、范围：⑴管棚钻孔及小导管、装管和注浆⑵装药爆破⑶锚杆安装及网片挂设⑷工字钢安装⑸渗水管及防水板⑹混凝土浇筑2合江－泸州省道308线一级公路改建工程笔架山隧道旁站监理方案⑺路面施工2、内容：（1）检查用于工程的材料、设备、现场施工人员及其它施工条件与批准的分项工程开工报告是否相符合。（2）检查各种集料的级配，配合比及用量与批准的标准试验通知单是否一致，对低劣的产品及时发出警告和做出指示。（3）检查施工方法和操作工艺，是否符合规范要求。（4）进行每道工序完工后的检查验收。（5）对隐蔽工程进行覆盖前的检查。（6）监督承包人施工人员试样抽取和控制参数的测定及记录。（7）观察了解影响工程进度和质量的自然风险，隐患及外部干扰的信息并报告专业监理工程师。（8）旁站监理应做好上述内容的记录。3、旁站依据（1）设计文件和图纸（2）已经批准的和监理规划（3）《四川省建...
