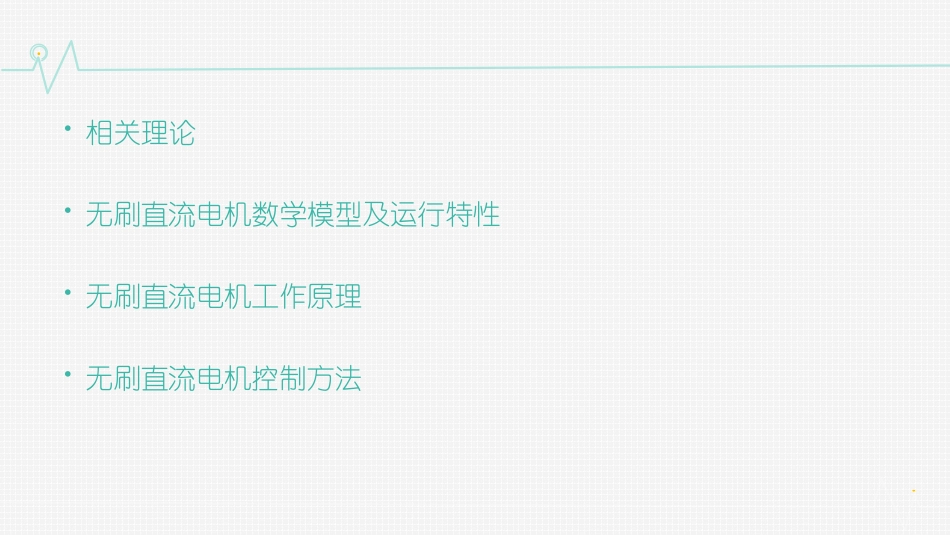

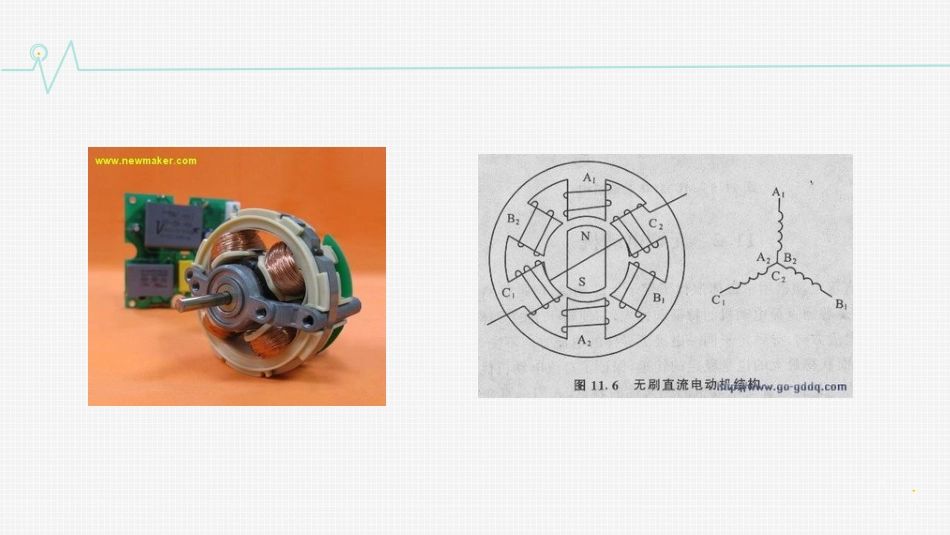

无刷直流电机原理相关理论无刷直流电机数学模型及运行特性无刷直流电机工作原理无刷直流电机控制方法一、相关理论1、左手定则判断安培力:伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内;让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。2、右手定则判断磁场方向：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。3、换相原理二、无刷直流电机数学模型及运行特性假定电机定子三相完全对称，空间上互差120电角度；三相绕组电阻、电感参数完全相同；转子永磁体产生的气隙磁场为方波，三相绕组反电动势为梯形波；忽略定子绕组电枢反应的影响等，无刷直流电机数学模型如下。e为反电动势直流无刷电动机电磁转矩是由定子绕组中的电流与转子磁钢产生的磁场相互作用而产生的。定子绕组产生的电磁转矩表达式为：机械运动方程为：Te为电磁转矩；T为负载；J为转子转动惯量；Pn为磁极数；可以看出，直流无刷电动机的电磁转矩方程与普通的直流电机相似，其电磁转矩大小与磁通和电流的幅值成正比，所以只要控制逆变器输出方波电流的幅值即可控制直流无刷电机的转矩。UIREU运行特性电动势平衡方程：U是电源电压；E为反电动势；I为平均电枢电流；R为绕组平均电阻;U为功率管饱和压降其中UIREU启动特性：电机在启动时，反电动势为0，因此电枢电流为：其值可为正常工作电流十几倍，所以启动电磁矩比较大。电机可以很快启动，并能带动负载启动。随着转子加速，反电动势E增加，电枢电流减小，转矩降低，加速度减小，最后进入正常工作状态。工作特性：无刷直流电机工作特性主要包括如下关系：电枢电流和电机效率与输出转矩之间关系。电枢电流和输出转矩的关系为电枢电流随着输出转矩的增加而增加。当输出转矩为0时，电机效率为0.随着输出转矩增加，电机效率增加。当电机的可变损耗等于不变损耗时，电机效率达到最大，随后开始下降。RUUIn机械特性：机械特性是指外加电压恒定时，电机转速与电磁转矩之间的关系。由上式可知电磁转矩随转速的减小而线性增加右图为电机在不同的供电电压驱动下的机械特性曲线。调速特性：由上式可知，在同一转速下改变电源电压，可以很容易的改变输出转矩，所以无刷直流电机具有良好的调速控制性能，可以通过调节电压实现平滑调速。)(RnKeRUUKmTe三、无刷直流电机工作原理无刷直流电机要转动，须先根据位置传感器的输出信号确认转子位置。然后通过电子换相线路去驱动电机本体使电枢绕组依次通电，从而在定子上产生旋转的磁场，驱动永磁转子转动。直流电源电子换相电路电机本体转子位置传感器一般无刷直流电机的具体控制框图如图所示。定子三相绕组是相差120°对称分布的。图中三相绕组是星型连接的。其中6个功率管的开关由控制电路根据转子位置来决定。因此，可以通过控制电路控制V1~V66个开关管的开关顺序，来调整电机线圈的通电顺序，以实现电机的换相操作使电机运转起来。图为绕组星型连接的具体接线图。电机引出三根线A、B、C。当它们之间两两通电时，有6种情况，分别是AB、AC、BC、BA、CA、和CB。图示说明线圈通电时产生的磁感应强度的方向（短箭头表示）和两个线圈合成磁感应强度方向（长箭头表示）。如图，当AB相通电，中间转子（未画出）会尽量往长箭头方向对其。当转子达到长箭头位置时，外线圈换相，改成AC相通电。这时转子会继续转动并往长箭头处对其。以后以此类推。上图讲的是原理，实际操作的时候不会让转子与定子磁场方向对齐，而是定子主磁场方向一直超前转子磁场一定角度，这样才会使转矩较大。一般利用霍尔传感器检测位置的话，会60°换相一次（磁场跳跃60°）。换相后定子主磁场方向超前转子磁场120°，转子会向与定子磁场方向对其的方向旋转。从相距120°到相距60°，转子转动60°，这样可以使产生最大转矩的垂直位置正好位于本次通电的中间时刻。然后绕组换相，定子主磁场再次向前跳跃60°，这样转子又慢慢跟上来，如此往复就可实现电机连续转动。四、无刷直流电机控制方法1、控制方...
