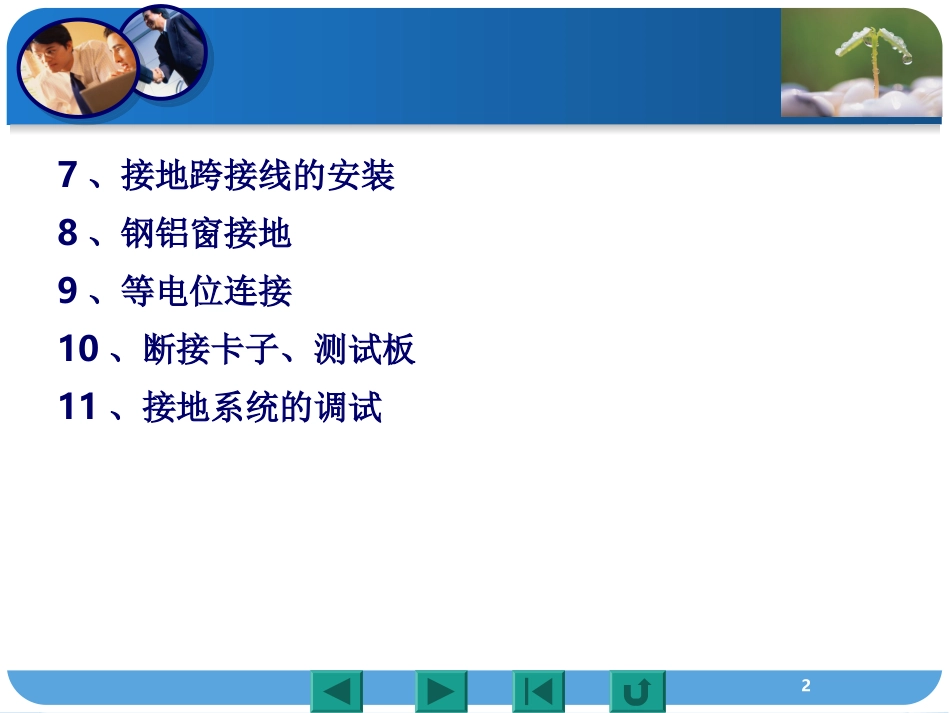

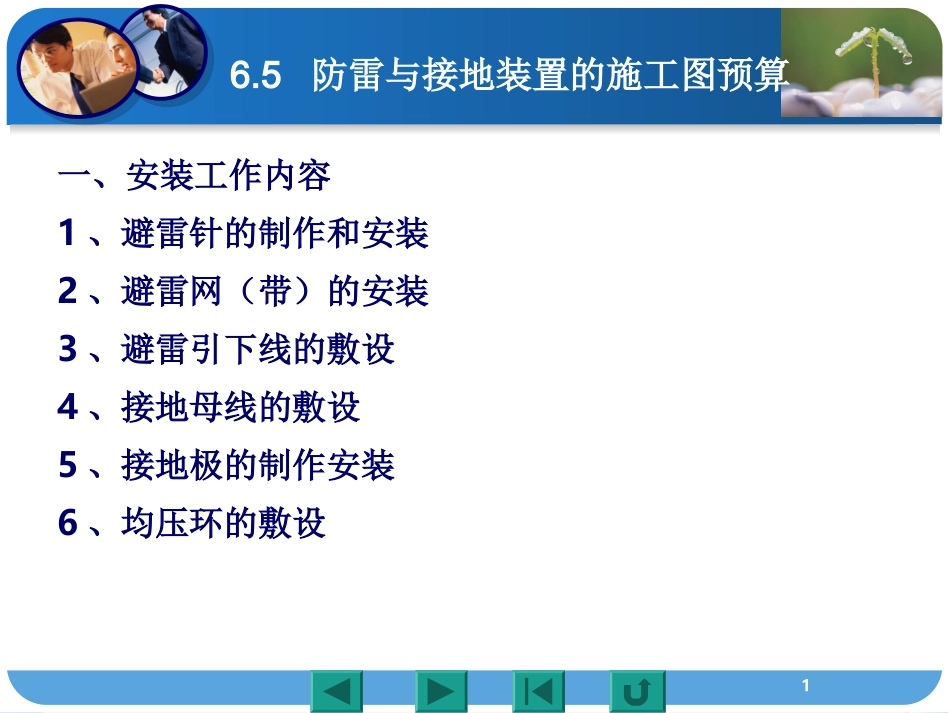

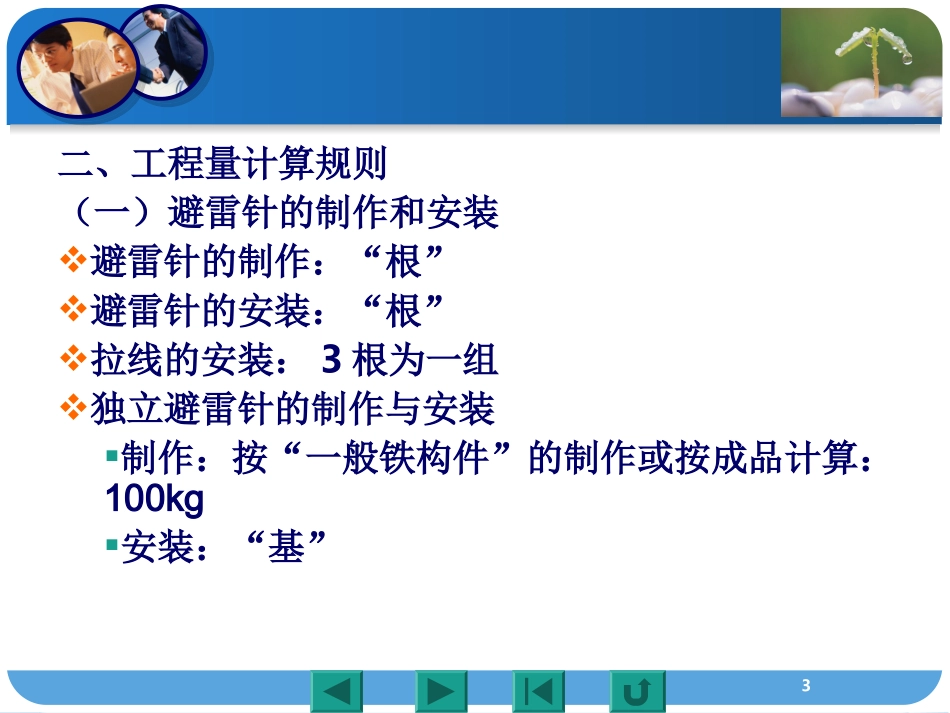

16.5防雷与接地装置的施工图预算一、安装工作内容1、避雷针的制作和安装2、避雷网（带）的安装3、避雷引下线的敷设4、接地母线的敷设5、接地极的制作安装6、均压环的敷设27、接地跨接线的安装8、钢铝窗接地9、等电位连接10、断接卡子、测试板11、接地系统的调试3二、工程量计算规则（一）避雷针的制作和安装避雷针的制作：“根”避雷针的安装：“根”拉线的安装：3根为一组独立避雷针的制作与安装制作：按“一般铁构件”的制作或按成品计算：100kg安装：“基”4（二）避雷网（带）的安装：“10m”避雷网（带）工程量＝施工图设计长度×（1＋3.9％）3.9％：包括转弯、上下波动、避绕障碍物、搭接头所占长度⑴沿混凝土块敷设时，需另计混凝土块制作。⑵沿折板支架敷设即一般在女儿墙上敷设，定额已包括支架制安，不得另计。⑶在屋面保温层内敷设时，执行户内接地母线敷设定额。5避雷网的敷设678三、避雷引下线的敷设避雷引下线敷设可分为利用金属构件引下、沿建筑物构筑物引下、利用建筑物主筋引下和断接卡子制作、安装。工程量＝施工图设计长度×（1＋3.9％）如钢结构的厂房利用其的钢柱做引下线时应套用“利用金属构件引下”。沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和构筑物明敷引下的，计算主材费时应按市场价格×相应损耗率。9利用建筑物内主筋作引下线安装以“10m”为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整，即若4根主筋定额基价×2。断接卡子制作安装以“套”为计量单位，按设计规定装设的断接卡子数量。断接卡子箱的安装另计。10当建筑钢筋采用“锥螺纹”连接时，电气仍需焊接，如下图。11引下线此图竖向点划线避雷网至屋顶金属构件可套2-948避雷引下线敷设沿建筑、构筑物引下12避雷引下线和预埋接地钢板此图有两个项目，避雷引下线敷设（利用建筑物主筋引下）。另一项为预埋接地钢板，可套接地跨接线。13利用建筑物的主筋作引下14四、接地母线的敷设挖填土不用另算接地母线敷设，按设计长度以“m”为计算单位，其长度按施工图设计的水平和垂直长度另加3.9％的附加长度计算。计算主材费时另加规定的损耗率。工程量＝施工图设计长度×（1＋3.9％）15户内接地母线敷设包括打洞、埋卡子、敷设、焊接、油漆等工作内容。卡子的水平距离为1米，垂直方向1.5米，穿墙时用Φ40×400钢管保护，每10米综合入一个保护管，卡子及钢管费已计入定额之内，不得另计。户外接地母线敷设包括地沟的挖填土和夯实。挖沟的沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每米沟长的土方量为0.34米3计算。如设计要求埋深不同时，则可按实际土方量计算调整。土质按一般土综合考虑，遇有石方、矿渣、积水、障碍物等情况时可另行计算。16电缆沟支架连接地线（不分户内户外）按户内接地母线执行定额。接地母线与支架焊接不得另计跨接线。铜接地绞线（2-900~901）适用于户外埋设，管内敷设时执行管内穿线定额。构架接地(2-902)是接户外钢结构或混凝土杆构架接地考虑的。每处接地包括4米以内的水平接地线。接地跨接线安装扁钢按40×4，采用钻孔方式，管件跨接利用法兰盘连接螺栓；轨道利用鱼尾板固定螺栓；平行管道采用焊接进行综合考虑的。17利用基础钢筋做接地利用基础钢筋做接地，套用均压环(2-945)敷设子目（但均压环敷设子目内并没有圆钢等主材，只考虑了钢筋与钢筋之间的搭接焊，所以，还应该计算基础钢筋的跨接数量）18接地网的跨接按平均每6m两根主筋间跨接一处［L×(n－1)]/6--------（c）跨接处注：跨接处间隔如设计有要求可换算。例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：解：［350×(2－1)]/4=8819五、接地极的制作安装：“根”接地极制作安装以“根”为计量单位。其长度按设计长度计算，设计无规定时，每根按2.5m计算。若设计有管帽时，管帽另按加工计算。P54220六、均压环的敷设：“10m”均压环敷设以“m”为单位计算，焊接时按两根筋考虑，超过两根时，可按比例调整。长度按设计需要作为均压接地的圈梁中心长度，以延长米来计...
