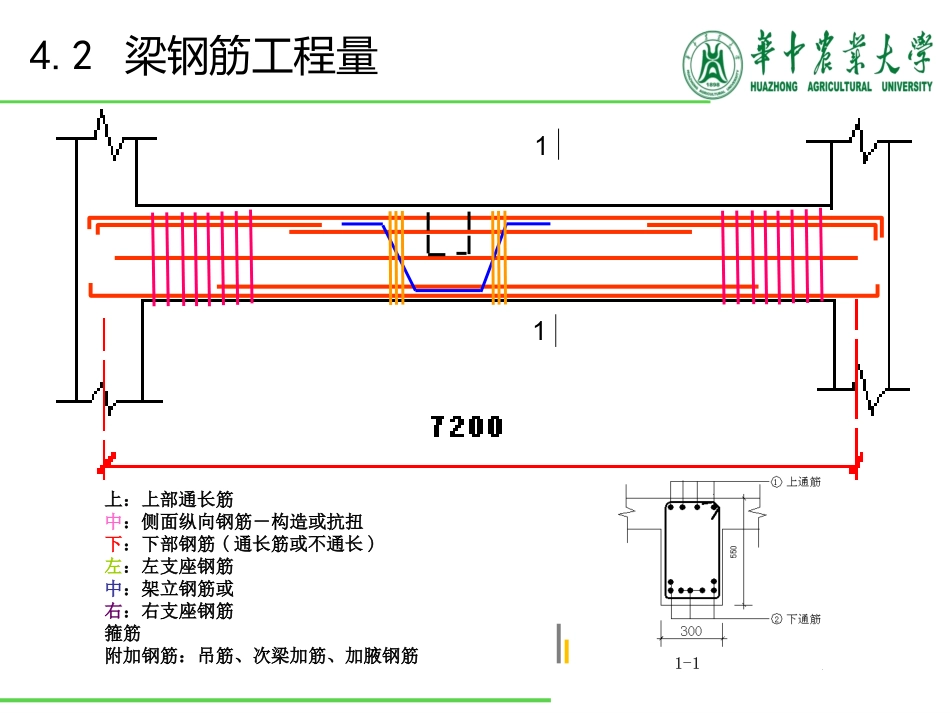

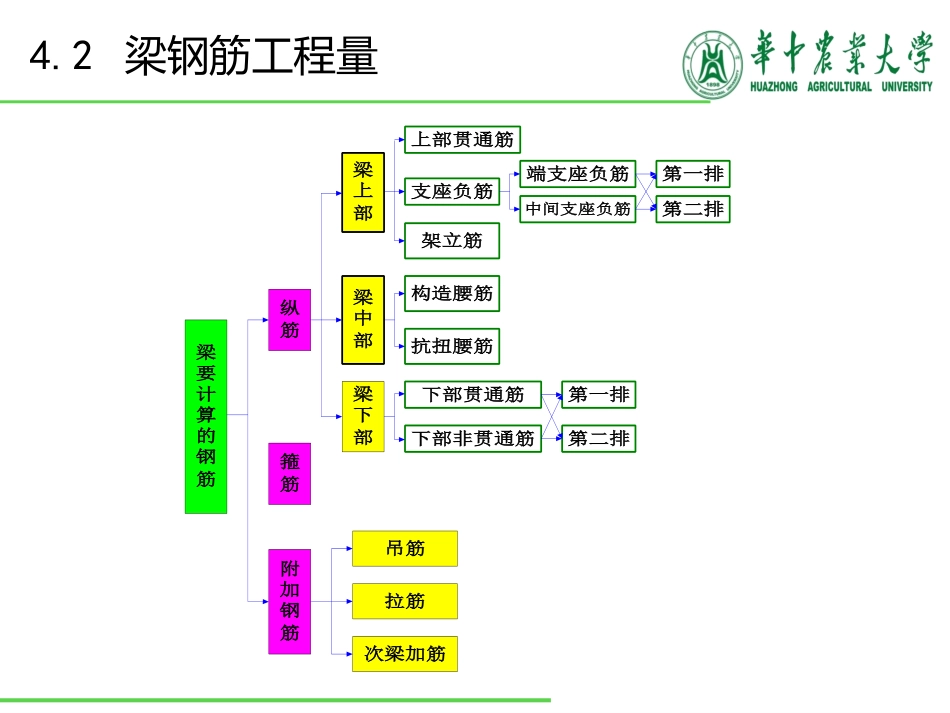

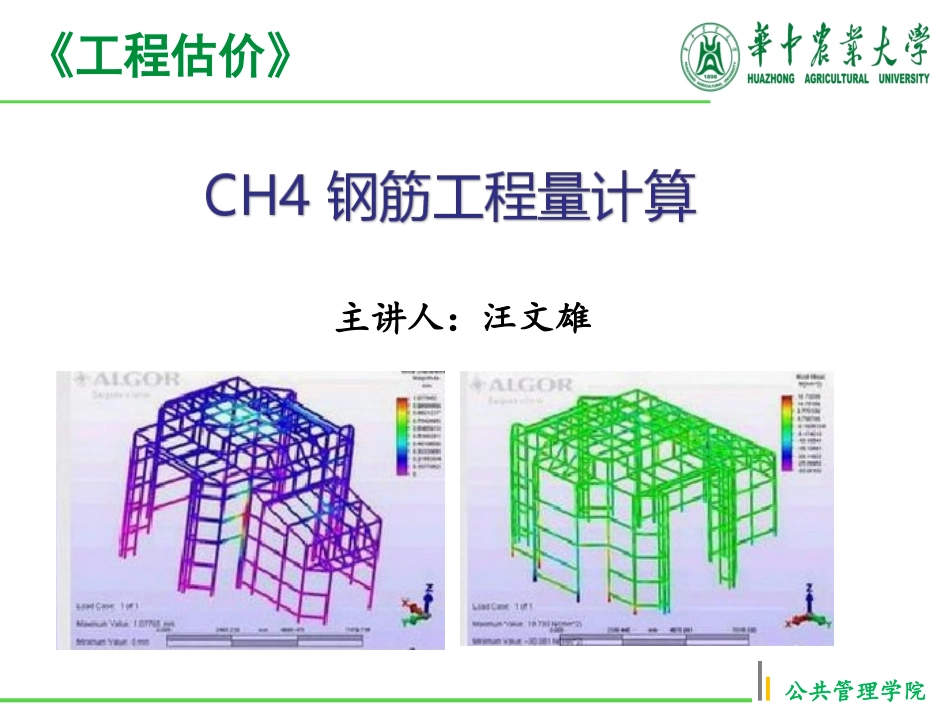

公共管理学院《工程估价》主讲人：汪文雄4.2梁钢筋工程量上：上部通长筋中：侧面纵向钢筋－构造或抗扭下：下部钢筋(通长筋或不通长)左：左支座钢筋中：架立钢筋或右：右支座钢筋箍筋附加钢筋：吊筋、次梁加筋、加腋钢筋114.2梁钢筋工程量梁要计算的钢筋纵筋抗扭腰筋构造腰筋梁中部架立筋支座负筋端支座负筋中间支座负筋第一排第二排梁上部上部贯通筋梁下部下部贯通筋下部非贯通筋第一排第二排箍筋附加钢筋吊筋拉筋次梁加筋4.2梁钢筋工程量梁平法的标注与识图4.2.14.2.2屋面框架梁钢筋计算非框架梁钢筋计算楼层框架梁钢筋计算梁变截面钢筋计算梁跨中筋的计算4.2.64.2.34.2.44.2.54.2.1梁平法的标注与识图平面注写集中标注（表达梁的通用数值）原位标注（表达梁的特有数值）梁的平面注写方式4.2.1梁平法的标注与识图1.梁的集中标注(1)梁的编号与分类1.梁的集中标注(2)梁截面(3)箍筋的表示方法：钢筋的级别、直径、加密区间距及肢数等内容(4)梁上下通长筋和架立筋的表示方法A.如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部筋1.梁的集中标注1.梁的集中标注(4)梁上下通长筋和架立筋的表示方法B.如果同时有上部和下部通长筋,则用“；”隔开1.梁的集中标注(4)梁上下通长筋和架立筋的表示方法C.架立筋需用括号将其括起来1.梁的集中标注(5)梁侧面的纵筋表示方法A.构造腰筋当梁腹高≥450mm时，需配置纵向构造钢筋1.梁的集中标注(5)梁侧面的纵筋表示方法B.抗扭腰筋:注写时以大写字母N搭头。2.梁的原位标注(1)梁支座上部纵筋表示方法A.当上部纵筋为一排时2.梁的原位标注(1)梁支座上部纵筋表示方法B.当上部纵筋多于一排时，用“/”隔开2.梁的原位标注(1)梁支座上部纵筋表示方法C.当同排纵筋有两种直径时，用“＋”将两种直径的纵筋相联，注写时将角筋写在前面2.梁的原位标注(1)梁支座上部纵筋表示方法D.当梁中间支座两边的上部纵筋不同时，需在支座两边分别标注2.梁的原位标注(1)梁支座上部纵筋表示方法E.当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值2.梁的原位标注(2)梁下部纵筋表示方法A.当梁下部纵筋为一排时，用下列方式表示2.梁的原位标注(2)梁下部纵筋表示方法B.当下部纵筋多于一排时，用“/”将各排纵筋自下而上分开2.梁的原位标注(2)梁下部纵筋表示方法C.当同排纵筋有两种直径时，用“＋”相联，角筋写在前面D.当梁下部纵筋不全伸入支座时，将梁支座下部纵筋减少的数量写在括号内2.梁的原位标注(3)吊筋的表示方法吊筋要画在平面图的主梁上，用引号注写总配筋值2.梁的原位标注(4)附加箍筋的表示方法附加箍筋将其直接画在主梁上，括号内数字表示肢数2.梁的原位标注“平法”标注梁的识图•梁的环境描述：•柱子截面为600*650•抗震等级：二级•砼标号：C30•锚固长度：一级27d二级34/38d•搭接长度：一级38d二级48/54d•保护层：基础梁40mm框架梁25mm板厚150mm•直径＞22mm时为焊接，直径≤22mm时为搭接•直径≤12mm时12米一个搭接，直径＞12mm时8米一个搭接4.2梁钢筋工程量梁平法的标注与识图4.2.14.2.2屋面框架梁钢筋计算非框架梁钢筋计算楼层框架梁钢筋计算梁变截面钢筋计算梁跨中筋的计算4.2.64.2.34.2.44.2.51.梁上部通长钢筋的计算公式：长度＝净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当hc-保护层(直锚长度)>LaE时，取Max(LaE,0.5hc＋5d)当hc-保护层(直锚长度)≤LaE时,必须弯锚，取hc-保护层＋15d当为屋面框架梁时，上部通长钢筋伸入支座端弯折至梁底当为非抗震梁时，上部通长钢筋伸入支座端弯折15d例题：一级抗震，C30混凝土，钢筋的定尺是9米，绑扎搭接，计算上部通长钢筋长度。1.梁上部通长钢筋的计算（2）下部钢筋公式：长度＝净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当hc-保护层(直锚长度)>LaE时，取Max(LaE,0.5hc＋5d)当hc-保护层(直锚长度)≤LaE时,必须弯锚，取hc-保护层＋15d非框架梁支座锚固长度为：伸入支座12D，当梁配有受扭钢筋时，锚入支座长度为La2.梁下部钢筋的计算例题：一级抗震，C30混凝土，9米定尺，绑扎搭接，计算上部通长钢筋长度2.梁下部钢筋的计算3.梁支座...
