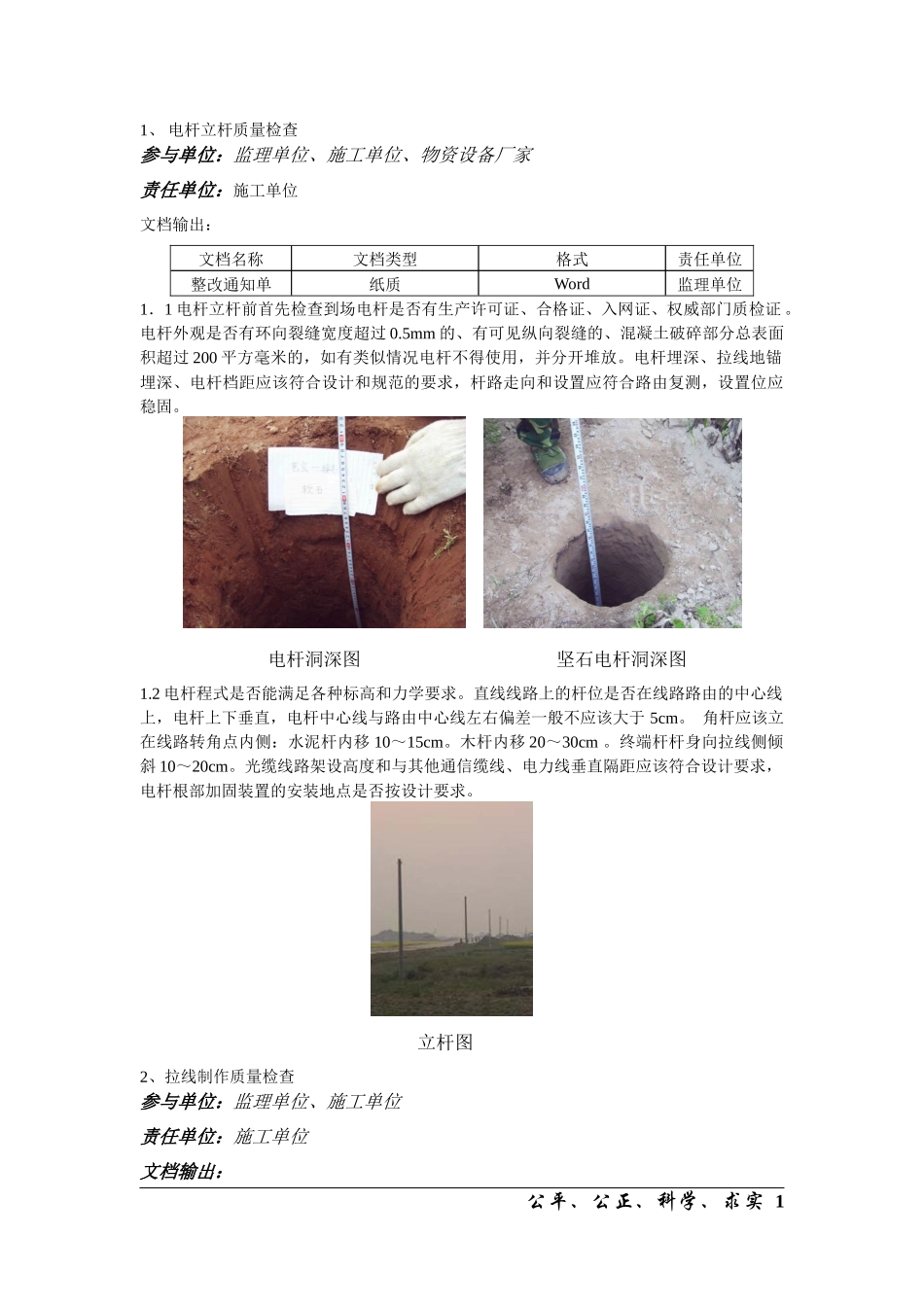

1、电杆立杆质量检查参与单位：监理单位、施工单位、物资设备厂家责任单位：施工单位文档输出：文档名称文档类型格式责任单位整改通知单纸质Word监理单位1．1电杆立杆前首先检查到场电杆是否有生产许可证、合格证、入网证、权威部门质检证。电杆外观是否有环向裂缝宽度超过0.5mm的、有可见纵向裂缝的、混凝土破碎部分总表面积超过200平方毫米的，如有类似情况电杆不得使用，并分开堆放。电杆埋深、拉线地锚埋深、电杆档距应该符合设计和规范的要求，杆路走向和设置应符合路由复测，设置位应稳固。电杆洞深图坚石电杆洞深图1.2电杆程式是否能满足各种标高和力学要求。直线线路上的杆位是否在线路路由的中心线上，电杆上下垂直，电杆中心线与路由中心线左右偏差一般不应该大于5cm。角杆应该立在线路转角点内侧：水泥杆内移10～15cm。木杆内移20～30cm。终端杆杆身向拉线侧倾斜10～20cm。光缆线路架设高度和与其他通信缆线、电力线垂直隔距应该符合设计要求，电杆根部加固装置的安装地点是否按设计要求。立杆图2、拉线制作质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：公平、公正、科学、求实1文档名称文档类型格式责任单位拉线制作工艺检查记录表纸质Word监理单位整改通知单纸质Word监理单位2.1拉线程式的选用：空光缆杆路拉线程式的选择，主要应根据杆路负荷、气象条件以及制作拉线用的钢绞线容许的最大拉断力来考虑。一般在轻中负荷区时，线路转角的拉线程式比吊线程式大一级。线路转角大于600时，需装设两条终端拉线（八字拉线），其程式比光缆吊线程式加大一级。终端杆或分线杆的顶头拉线一般设置7/3.0拉线。线路中间杆由于前后线路负荷不均或杆距不等，需装设的拉线程式应与线路张力大一侧吊线程式相同或大一级。高桩拉线程式一般与光缆吊线程式相同或大一级。抗风、防凌杆拉线程式一般与光缆吊线程式相同。拉线隔装数应该根据工程所处地区的气象条件，轻中负荷区在直线段应每隔500米（10根电杆）左右设置“抗风杆”双方拉线，每隔1000米（20根电杆）左右设置“防凌杆”四方拉线，其位置一般设置在吊线上方的10-20cm，以15cm左右为最佳。拉线的埋深应根据拉线程式的大小及土质情况来予以确定。拉线程式应与拉线盘及拉线铁柄配套使用，在坚石地段的拉线地锚应采用钢地锚。拉线的“距/高”比一般取为1，特殊情况下亦不可小于0.75，否则可采用吊板拉线、高桩拉线、墙壁拉线或改用撑杆加固。拉线地锚的出土一般为（30士10）cm范围，出土点的偏差不大于5cm。墙拉线的拉攀距墙角应不小于25cm，距屋檐不小于40cm，撑杆的距高比应不小于0.5。所有拉线的上把及中把均采用夹板法。拉线程式应与拉线盘及拉线铁柄配套使用，具体详见下表：2.2铁柄与拉线盘配套规格表拉线程式拉线盘尺寸：长×宽×厚（mm）拉线铁柄（mm）7/2.2500×300×1501800*12（轻中）16（重）7/2.6600×400×1502100*16（轻中）18（重）公平、公正、科学、求实27/3.0800×400×1502400*18（轻中）20（重）拉线制作图3、吊线架设质量检查参与单位：监理单位、施工单位责任单位：施工单位文档输出：文档名称文档类型格式责任单位架空线路飞线杆检查表纸质Word监理单位整改通知单纸质Word监理单位3.1检查用于吊线的钢绞线是否有生产许可证、合格证、权威部门质检证，质量应符合YB/T5004--2001行业标准：吊线的规格程式和架挂线位、吊线夹板距电杆顶的距离是否符合设计要求，一般距杆顶≥50cm，在特殊情况下应≥25cm。吊线夹板在各电杆上的位置宜与地面等距，由于地形限制，当吊线在电杆上的坡度变化大于杆距的20%时，应该加装俯角或仰角辅助装置。3.2检查杆路上架设第一条吊线时，一般设在杆路沿路的车行道反侧（建筑物侧）。在同一杆路同侧架设两层吊线时，两吊线间距为40cm。当角深在5〜15m时，吊线应该装角杆吊线辅助装置。两条十字交叉吊线高度相差在40cm以内时，需做成十字吊线，吊线在终端杆及角深大于15m的角杆上，应该做终结。相邻杆档的吊线负荷不等或在负荷较大的线路终端杆前一根电杆，应按设计要求做泄力杆，吊线在泄力杆做辅助终结。同层两条吊线在一根电杆上的两侧，...
