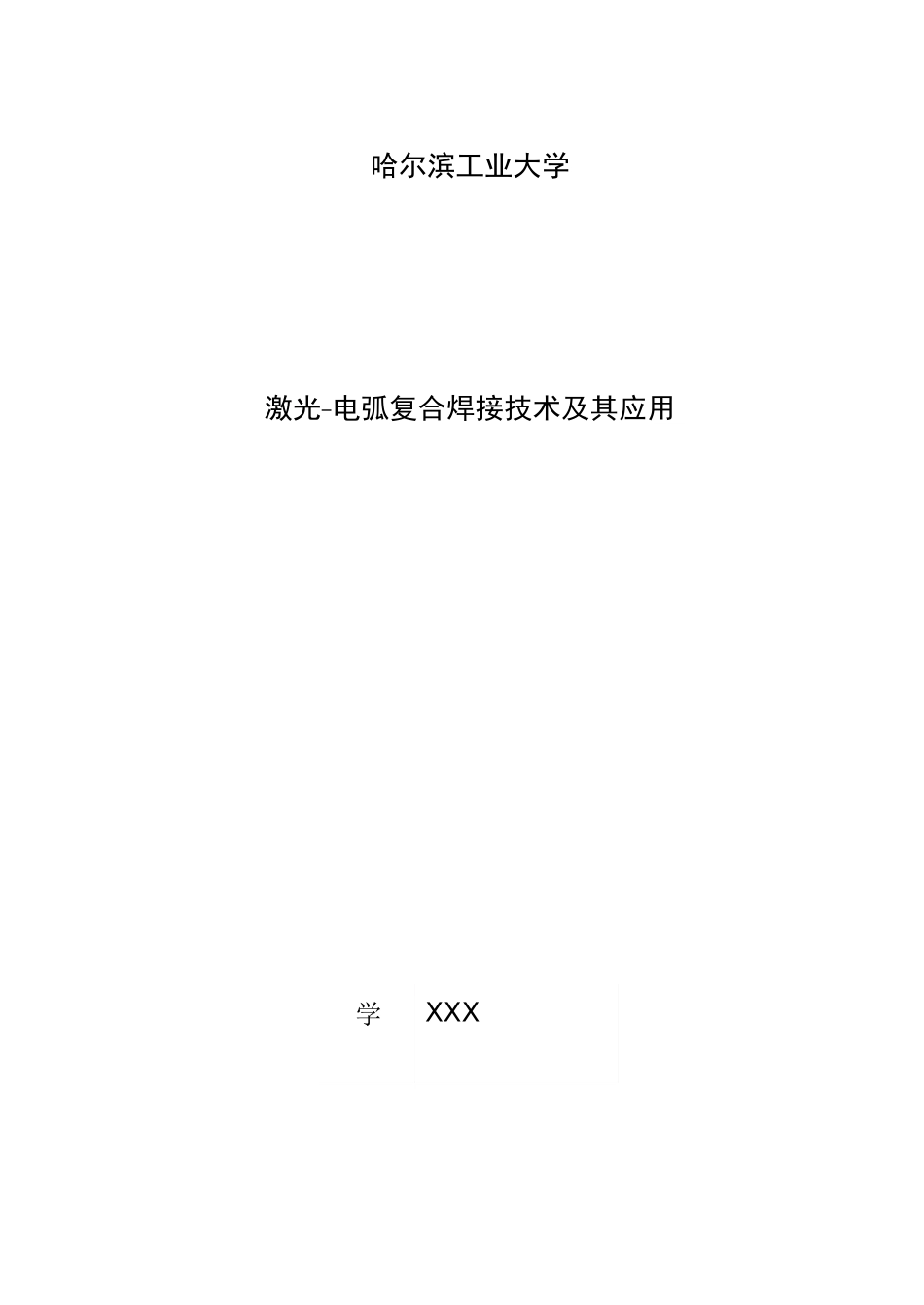

哈尔滨工业大学激光-电弧复合焊接技术及其应用学XXX生：学号：XXXXXX班级：XXXXXX2013年月日摘要：结合国内外激光-电弧复合焊的研究现状，概括了激光-电弧复合焊的特点、激光电弧复合方式。介绍了激光-电弧复合焊接技术特点、阐述了此技术的原理、优势及其应用前景。关键词：激光-电弧复合；焊接；应用激光焊接以其能量密度高、焊接速度快、变形小、熔深大和易实现自动化等1优点而被广泛应用于各种结构件的焊接。但是，与其他焊接热源一样，激光焊也有其缺点：设备投资大，能量利用率低，焊前的准备工作要求高，接头中易产生气孔、裂纹、咬边等缺陷。为避免单独激光焊所存在的问题，激光-电弧复合焊是最好的选择。激光-电弧复合焊将激光焊和电弧焊两种工艺相结合，取长补短发挥各自优势，不仅能获得好的焊接质量和生产效益，而且还能降低成本，实现高效、优质的焊接[1]。0背景及基本原理激光电弧复合焊接始于20世纪70年代末，由英国伦敦帝国大学学者W.M.Steen首先提出，但直到最近几年，由于工业生产的需要，才逐步成为国际焊接界的关注焦点，并得到了广泛重视。目前，作为一种新兴焊接技术，在德国日本等发达国家已先后进入了工业化应用阶段。激光-电弧复合焊接的原理如图1所示，激光与电弧同时作用于金属表面同一位置，焊缝上方因激光作用而产生光致等离子体云，等离子云对入射激光的吸收和散射会降低激光能量利用率，外加电弧后，低温低密度的电弧等离子体使激光致等离子体被稀释，激光能量传输效率提高；同时电弧对母材进行加热，使母材温度升高，母材对激光的吸收率提高，焊接熔深增加。另外，激光熔化金属，为电弧提供自由电子，降低了电弧通道的电阻，电弧的能量利用率也提高，从而使总的能量利用率提高，熔深进一步增加[6]。激光束对电弧还有聚焦、引导作用，使焊接过程中的电弧更加稳定[2]。2图1.激光-电弧复合焊接原理图2.工业用复合焊炬产品多年的复合热源焊接基础研究，证明了激光-电弧复合焊接热源的优势和工业应用的可行性，国内外多家研究机构和企业同时开展了专用设备的研制。哈工大的陈彦斌教授研制了一种利用空心钨极尖端产生电弧，激光从空心钨极中间穿过环状电弧到达工件表面的CO2激光-TIG同轴复合焊炬；兰州理工大学的樊丁与日本大阪大学的中田一博等人联合设计YAG激光-脉冲MIG电弧复合焊炬[8]；清华大学的张旭东、陈武柱申请了激光-电弧同轴复合焊炬的专利。但国内还没有出现商业化的激光-电弧复合焊接设备。国外从事这方面的研究机构较多，如德国的Fruanhofer激光技术研究院(ILT);、英国的焊接研究所（TWI）、乌克兰巴顿焊接研究所（Paton）、日本三菱重工等。在日本及欧美一些发达国家，由于工业上的需求，各式的实用复合焊炬已应运而生，比较著名的激光-电弧复合焊专用设备的生产厂家有HIGHYAG和Fronius。其典型复合焊炬产品如图2所示。1激光-电弧复合热源焊接的特点激光-电弧复合热源焊接是将电弧与较小功率的激光配合一起从而获得大熔深的焊接方法。它是将两种物理性质、能量传输机制截然不同的热源复合在一起共同作用于工件表面，从而实现对工件进行加热完成焊接的过程。采用激光与电弧的复合方式可以充分地发挥两种热源的优势，弥补双方的不足，是一种新型、优质、高效、节能的焊接方法。在同等条件下，激光-电弧复合焊比单一的激光焊或电弧焊具有更强的适应性，焊缝的成型性更好。其优点如下[3]：(1)提高了焊接接头的适应性。由于电弧的作用降低了激光对接头间隙的装配精度的要求，因此可以在较大的接头间隙下实现焊接。(2)增加了焊缝的熔深。在激光的作用下电弧可以到达焊缝的深处，使得熔深增加。其次由于电弧的作用会增大金属对激光的吸收率也是熔深增大的原因。(3)改善焊缝质量，减少焊接缺陷。激光的作用使得焊缝的加热时间变短，不易产生晶粒过大而且使热影响区减小，改善焊缝组织性能。由于在电弧的作用下复合热源能够减缓熔池的凝固时间，使得熔池的相变充分的进行，而且有利于气体的溢出，能够有效地减少气孔、裂纹、咬边等焊接缺陷。(4)增加焊接过程的稳定性。由于激光的作用在熔池中会形成匙孔，它对电弧有吸引作用，从而增加了焊接的稳...
