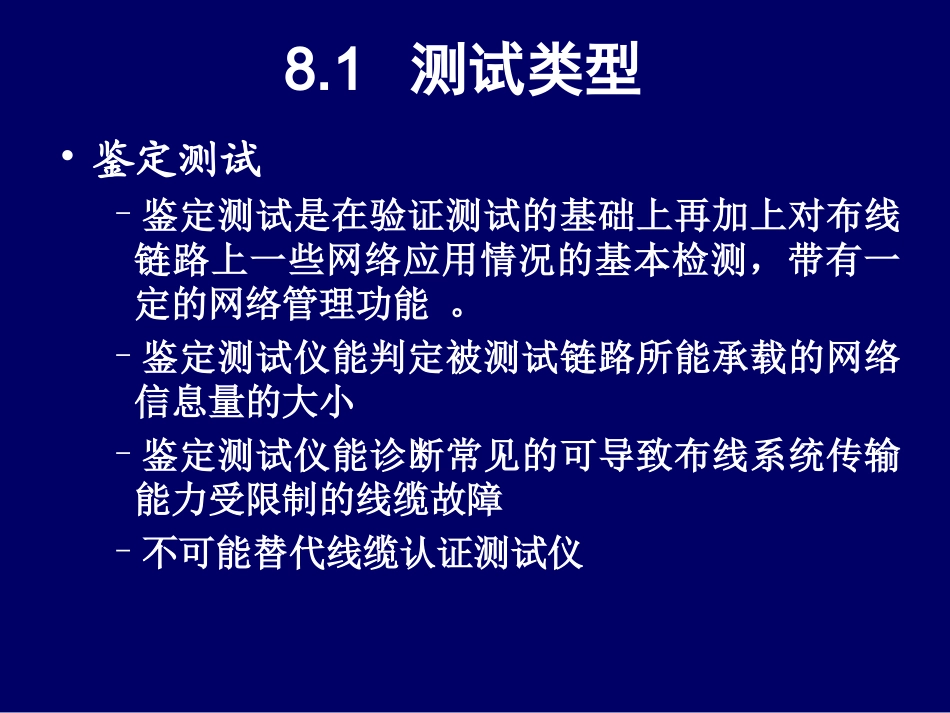

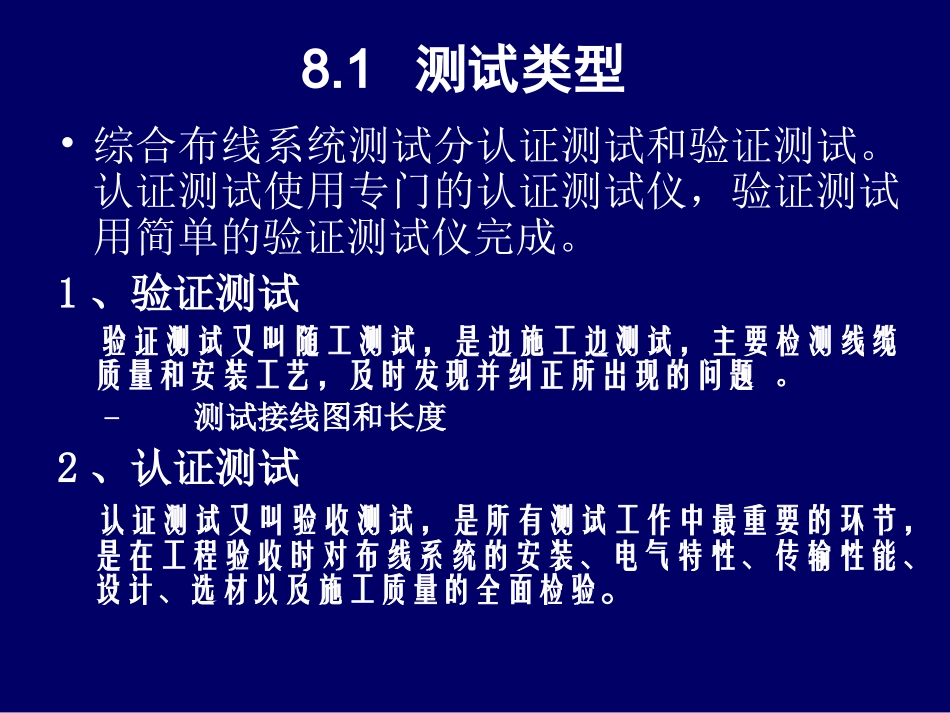

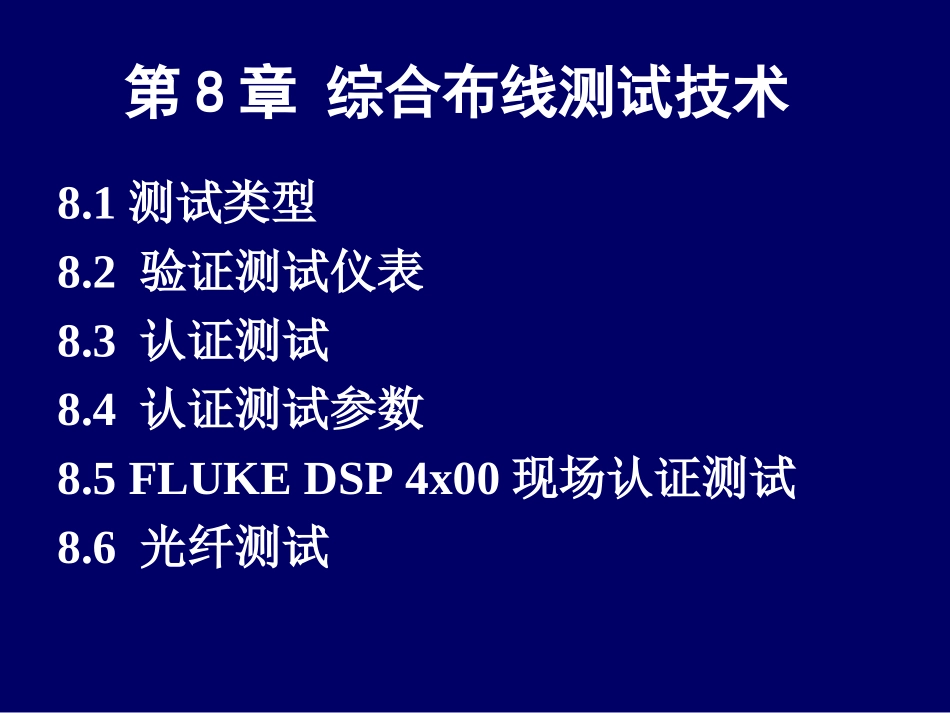

第8章综合布线测试技术8.1测试类型8.2验证测试仪表8.3认证测试8.4认证测试参数8.5FLUKEDSP4x00现场认证测试8.6光纤测试8.1测试类型•综合布线系统测试分认证测试和验证测试。认证测试使用专门的认证测试仪，验证测试用简单的验证测试仪完成。1、验证测试验证测试又叫随工测试，是边施工边测试，主要检测线缆质量和安装工艺，及时发现并纠正所出现的问题。–测试接线图和长度2、认证测试认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对布线系统的安装、电气特性、传输性能、设计、选材以及施工质量的全面检验。8.1测试类型•鉴定测试–鉴定测试是在验证测试的基础上再加上对布线链路上一些网络应用情况的基本检测，带有一定的网络管理功能。–鉴定测试仪能判定被测试链路所能承载的网络信息量的大小–鉴定测试仪能诊断常见的可导致布线系统传输能力受限制的线缆故障–不可能替代线缆认证测试仪8.2验证测试仪表•验证测试仪表具有最基本的连通性测试功能，主要检测电缆通断、短路、线对交叉等接线图的故障1、简易布线通断测试仪–最简单的电缆通断测试仪，包括主机和远端机，测试时，线缆两端分别连接上主机和远端机，根据显示灯的闪烁次序就能判断双绞线8芯线的通断情况8.2验证测试仪表2、MicroMapper（电缆线序检测仪）–是小型手持式验证测试仪，可以方便地验证双绞线电缆的连通性。包括检测开路、短路、跨接、反接以及串绕等问题。8.2验证测试仪表3、MicroScannerPro（电缆验证仪）–可以检测电缆的通断、电缆的连接线序、电缆故障的位置，从而节省了安装的时间和金钱8.2验证测试仪表4、FLUKE620–是一种单端电缆测试仪，进行电缆测试时不需在电缆的另外一端连接远端单元即可进行电缆的通断、距离、串绕等测试8.3认证测试8.3.1认证测试标准8.3.2认证测试模型8.3.3认证测试仪表8.3.1认证测试标准•测试标准的两大组织是ISO/IEC和TIA/EIA•其它国际标准还有欧洲标准EN50173:2002•国家标准是《建筑与建筑群综合布线系统工程验收规范》GB/T-50312-20008.3.1认证测试标准-TIA/EIA的发展1,TSB—67《现场测试非屏蔽双绞线(UTP)电缆布线系统传输性能技术规范》•1995年10月发布(1),定义了现场测试用基本链路和通道两种测试链路结构；(2),定义了3、4、5类链路需要测试的传输技术参数(具体说有4个参数：接线图、长度、衰减、近端串扰损耗)；(3),定义了在两种测试链路下各技术参数的标准值(阈值)；(4)定义了对现场测试仪的技术和精度要求；(5)现场测试仪测试结果与试验室测试仪器测试结果的比较。8.3.1认证测试标准-TIA/EIA的发展2,TSB-95《100Ω4对5类线附加传输性能指南》•1999年10月发布•提出了回波损耗、等效远端串扰、综合远端串扰、传输延迟与延迟偏离等千兆以太网所要求的指标8.3.1认证测试标准-TIA/EIA的发展3,ANSI/EIA/TIA568A5《100Ω4对增强5类布线传输性能规范》•1999年11月发布•TIA/EIA568A5的所有测试参数都是强制性的•精度要求为Ⅱe级精度•引入了3dB原则，3dB原则就是当回波损耗小于3dB时,可以忽略回波损耗（ReturnLoss）值,这一原则都适用于TIA和ISO的标准8.3.1认证测试标准-TIA/EIA的发展4,EIA/TIA568B•2002年6月发布（1）新术语。–把参数“衰减”改名为“插入损耗”；–测试模型中的基本链路（BasicLink）重新定义为永久链路（PermanentLink）等。8.3.1认证测试标准-TIA/EIA的发展（2）介质类型–水平电缆为4对100Ω3类UTP或ScTP；4对100Ω的超5类UTP或ScTP；4对100Ω的6类UTP或ScTP2条或多条62.5/125μm或50/125μm多模光纤；–主干电缆为3类或更高的100Ω双绞线；62.5/125μm或50/125μm多模光纤、单模光纤。–568-B标准不认可4对4类双绞线和5类双绞线电缆。–150Ω屏蔽双绞线是认可的介质类型，然而，不建议在安装新设备时使用。–混合与多股电缆允许用于水平布线，但每条电缆都必须符合相应等级要求，并符合混合与多股电缆的特殊要求。8.3.1认证测试标准-TIA/EIA的发展（3）接插线、设备线与跳线–对于24AWG（0.51mm）多股导线组成的UTP跳接线与设备线的额定衰减率为20%。采用26AWG（0.4mm）导线的SCTP线缆的衰减率为50%。–多股线缆...
