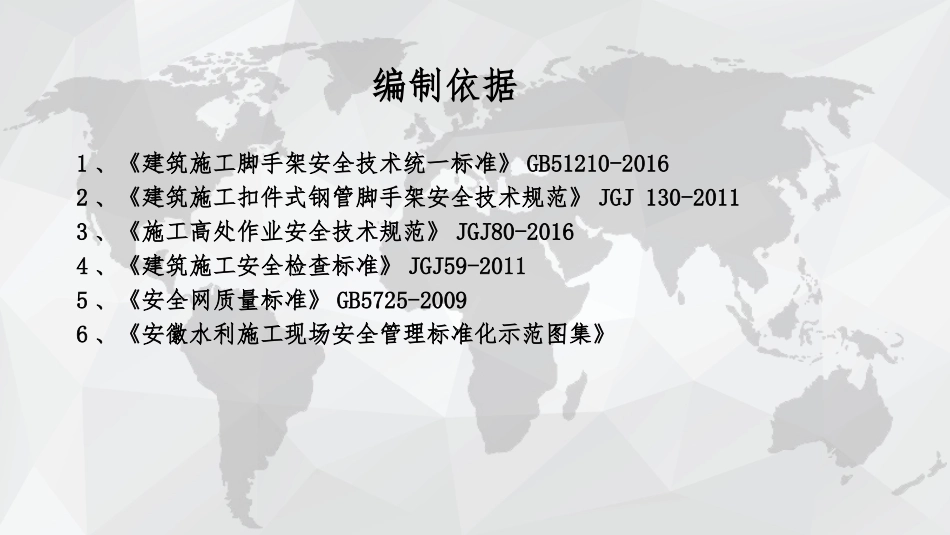

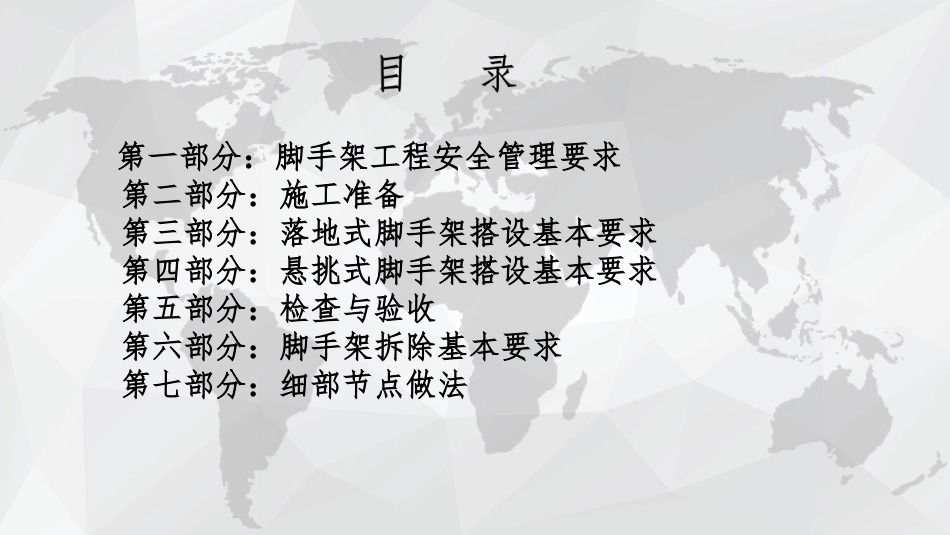

二〇一七年五月编制依据1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《施工高处作业安全技术规范》JGJ80-20164、《建筑施工安全检查标准》JGJ59-20115、《安全网质量标准》GB5725-20096、《安徽水利施工现场安全管理标准化示范图集》第一部分：脚手架工程安全管理要求第二部分：施工准备第三部分：落地式脚手架搭设基本要求第四部分：悬挑式脚手架搭设基本要求第五部分：检查与验收第六部分：脚手架拆除基本要求第七部分：细部节点做法第一部分：脚手架工程安全管理要求作业人员的要求脚手架工程安全管理要求脚手架操作人员必须持住建厅颁发的特种作业操作证上岗。脚手架工程安全专项施工方案脚手架工程属危险性较大的分部分项工程，必须编制安全专项方案。方案由方案必须报股份公司审批，审批后需按方案施工。对搭设高度50m及以上的落地式钢管脚手架工程，架体高度20m及以上悬挑式脚手架等超过一定规模的危险性较大的分部分项工程，应当由施工总包单位组织专家对方案进行论证。29号文脚手架作业的安全管理要求脚手架操作人员必须接受安全教育、安全技术交底新进场工人三级安全教育悬挑脚手架搭设安全技术交底脚手架作业的安全生产管理要求正确使用个人防护用品，正确使用安全帽、安全带、穿防滑鞋、佩戴工具袋。脚手架工程安全管理要求Knowalotofsense,butstillhadbadinthislifeAddyourtitle脚手架工程安全管理要求第二部分：施工准备脚手架材质要求扣件应符合GB15831-2006《钢管脚手架扣件规范》标准要求。钢管宜采用φ48.3X3.6mm，每根最大质量不应大于25.8kg，使用前涂刷防锈漆、黄色警示色。施工准备施工准备施工准备脚手板所有脚手板采用钢脚手板。冲压钢手板的材质应符合规范要求。钢笆根据施工方案要求进行铺设，满铺交圈，并使用铅丝固定。检测工具：扭矩扳手施工准备安全网：密目网、水平安全网应符合相关标准。地基处理施工项目对地基基础分层夯实，表面采用不低于C20砼硬化，并且应满足脚手架施工承载力要求，高出地面50mm，四周设置一道排水沟。定位放线施工准备根据工程外形特点定位放线。第三部分：落地式脚手架搭设基本要求双排扣件式钢管脚手架各杆件位置落地式脚手架搭设基本要求1、外立杆；2、内立杆；3、纵向水平杆；4、横向水平杆；5、栏杆；6、挡脚板；7、直角扣件；8、旋转扣件；9、连墙件；10、横向斜撑；11、主力杆；12、副力杆；13、抛撑；14、剪刀撑；15、垫板；16、纵向扫地杆；17、横向扫地杆；18、底座。垫板设置要求落地式脚手架搭设基本要求立杆垫板或底座地面标高宜高于自然地坪50mm~100mm。可根据工程实际情况选用[10槽钢作为垫板。垫板应准确地放在定位线上，采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板，底座放在垫板上。脚手架立杆垂直插入底座内，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆搭设要求落地式脚手架搭设基本要求当脚手架下部暂不能设置连墙件时应采取防倾覆措施。当搭设抛撑时，抛撑应采用通常杆件，并用旋转扣件固定在脚手架上，与地面的倾角在45°~60°之间；连接点中心至主节点的距离不应大于300mm;脚手架开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。抛撑的支撑点需采取加固措施。落地式脚手架搭设基本要求抛撑与地面倾角应在抛撑与地面倾角应在4545°°~60~60°°之间，至主节点距离不大于之间，至主节点距离不大于300mm300mm立杆搭设要求脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。落地式脚手架搭设基本要求扫地杆搭设要求立杆接长除顶层顶步可采用搭接外，其余各部位接头必须采用对接扣件连接，立杆搭接长度不应小于1m,并应采用不少于2个旋转扣件固定。落地式脚手架搭设基本要求基本要求：1、屋面边防护栏杆一般采用钢管搭设。2、防护采用三道栏杆形式，第一道栏杆高度1200mm，第二道高度600mm，第三道高度150mm，立杆间距不大于2000mm。防护内侧满挂密...
