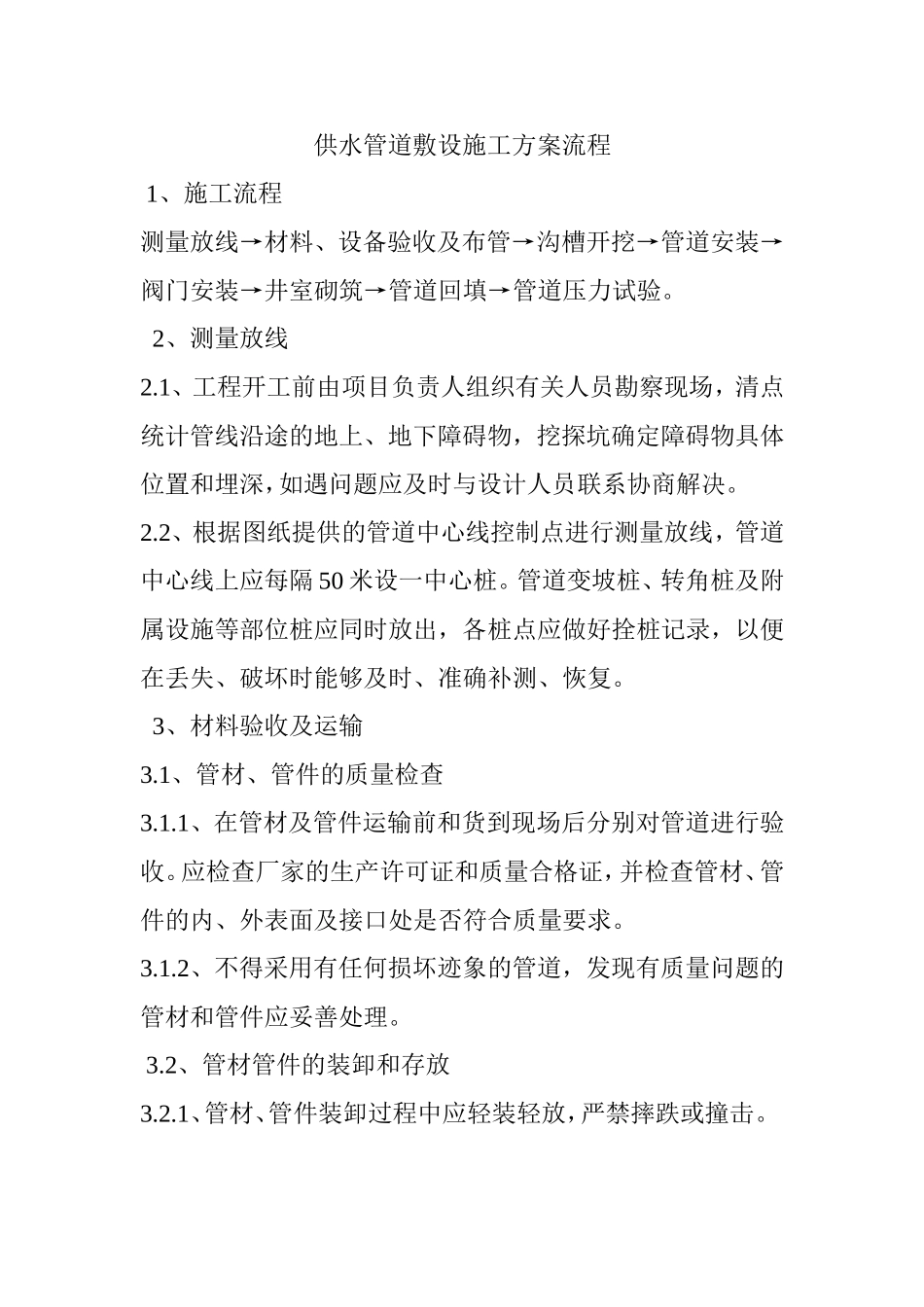

供水管道敷设施工方案流程1、施工流程测量放线→材料、设备验收及布管→沟槽开挖→管道安装→阀门安装→井室砌筑→管道回填→管道压力试验。2、测量放线2.1、工程开工前由项目负责人组织有关人员勘察现场，清点统计管线沿途的地上、地下障碍物，挖探坑确定障碍物具体位置和埋深，如遇问题应及时与设计人员联系协商解决。2.2、根据图纸提供的管道中心线控制点进行测量放线，管道中心线上应每隔50米设一中心桩。管道变坡桩、转角桩及附属设施等部位桩应同时放出，各桩点应做好拴桩记录，以便在丢失、破坏时能够及时、准确补测、恢复。3、材料验收及运输3.1、管材、管件的质量检查3.1.1、在管材及管件运输前和货到现场后分别对管道进行验收。应检查厂家的生产许可证和质量合格证，并检查管材、管件的内、外表面及接口处是否符合质量要求。3.1.2、不得采用有任何损坏迹象的管道，发现有质量问题的管材和管件应妥善处理。3.2、管材管件的装卸和存放3.2.1、管材、管件装卸过程中应轻装轻放，严禁摔跌或撞击。3.2.2、管道装卸机具的工作位置必须稳定，机具的起吊能力必须可靠。3.2.3、管道可采用一个或两个支撑点起吊，应保证管道在空中均衡，严禁用绳子贯穿其两端装卸管道。3.2.4、装卸采用软吊带，严禁采用钢丝绳或铁链吊装管道。3.2.5、当管道直接存放在地上时，地面应平坦。严禁将管道存放在尖锐硬物上，所有堆放的管道应加木楔防止滚动。3.2.6、管道应按规格分类堆放。每堆一层应垫放枕木，枕木间距应小于1/2管道长度；管道堆放高度不得超过2m。3.3、管道运输3.3.1、管道运输前应做好管壁和接头的保护。3.3.2、管道在运输时，应使两根管的管壁保持一定距离，并分别在管底嵌入木楔保持稳定。3.3.3、管道在运输车上的堆装高度不得多于2-3层。4、沟槽开挖4.1、开挖前的准备4.1.1开挖前进行现场调查以查明以下情况：4.1.1.1、施工期间地下水位、土质情况4.1.1.2、地上、地下构筑物分布情况，并与甲方洽谈处理方案4.1.3、制定土方开挖、调运方案及沟槽降水、支撑等安全措施。4.2、土方开挖4.2.1、本工程采用人工开挖、清底的施工方法。4.2.2、沿沟槽底部每隔10米钉（30×30mm）木桩，以控制槽底高程。沟槽严禁超挖，如个别地方超挖则回填砂砾土回填密实。沟槽开挖过程中及成槽后，槽顶避免出现振动荷载。4.2.3、该工程沟槽均采用人机明开施工。4.2.4、槽底标高位于软土或不稳定土层内且深小于0.5米时，应全部清除并挖至好土层，用砂砾土回填夯实至管道基础底部，密实度不可小于90％；当深度大于0.5米时，应抛片石至0.5米，然后用砂砾土回填夯实至管道基础底部，密实度不得小于90％。再按管道基础做法铺设0.15米砂垫层。4.2.5、沟槽土的堆放沟槽土及材料堆在距沟边0.8米以外的位置，土的堆置高度不能超过1.5米。以保障施工安全，且不得掩埋已建地下管道的井盖，妨碍其正常使用。4.3、在沟槽开挖期间，必须严格保护沟槽两侧永久性工程设施的稳固，如发现问题，要立即停止施工，并及时通知监理工程师，凡业主提前指出的与管道交叉的各种地下管线，施工开挖时必须严格保护。4.4、沟槽开挖允许偏差：中心线位移为±50mm，高程偏差为±30mm。4.5、排水措施4.5.1、凡有地下水的沟槽应及时排水，槽底必须无浸泡现象，以保证管道的干场作业，并使地下水位降至槽底面0.5米以下，且降水作业持续到回填完毕。4.5.2、在沟槽内采用明沟和集水井排水，采用明沟排水方法为沿沟槽每隔一定距离（根据渗透系数计算）设一座砖砌集水井，井径0.8米，井底比槽底深0.5米，井内稳2″泥浆泵，集水井之间沿沟槽一侧做排水沟，排水沟为0.3×0.3米，并以3‰坡度坡向集水井，沟槽内水应排入指定地点，排水时排水口应做滤网，防止对当地水质污染。4.5.3、施工中遇雨天增设集水井及水泵，集中排水将水位降至沟槽底部以下0.5米，确保干场作业，直至回填土超过地下水位高度且不致使空管浮起的高度时，才可停止和拆除降、排水设施，雨季施工还应在沟槽顶部两侧分设挡水堤或截水沟，以防止地面水流入沟槽。4.5.4、沟槽开挖完毕后应请监理工程师验槽，合格后方可进行下道工序。5、阀门安装5.1、阀门安装5.1.1、阀门在安装前应根...
