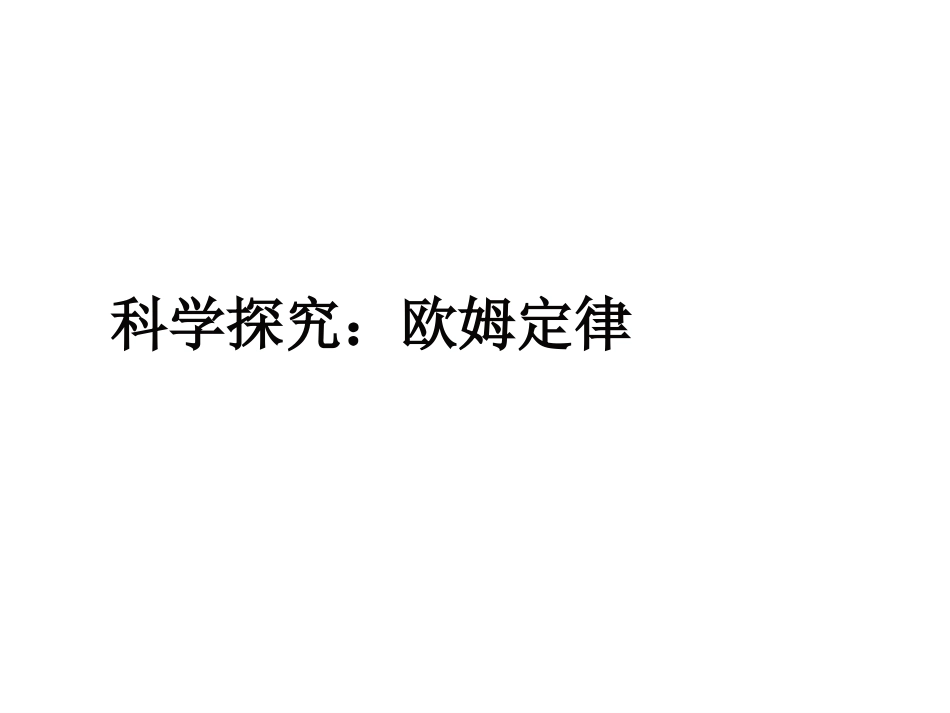

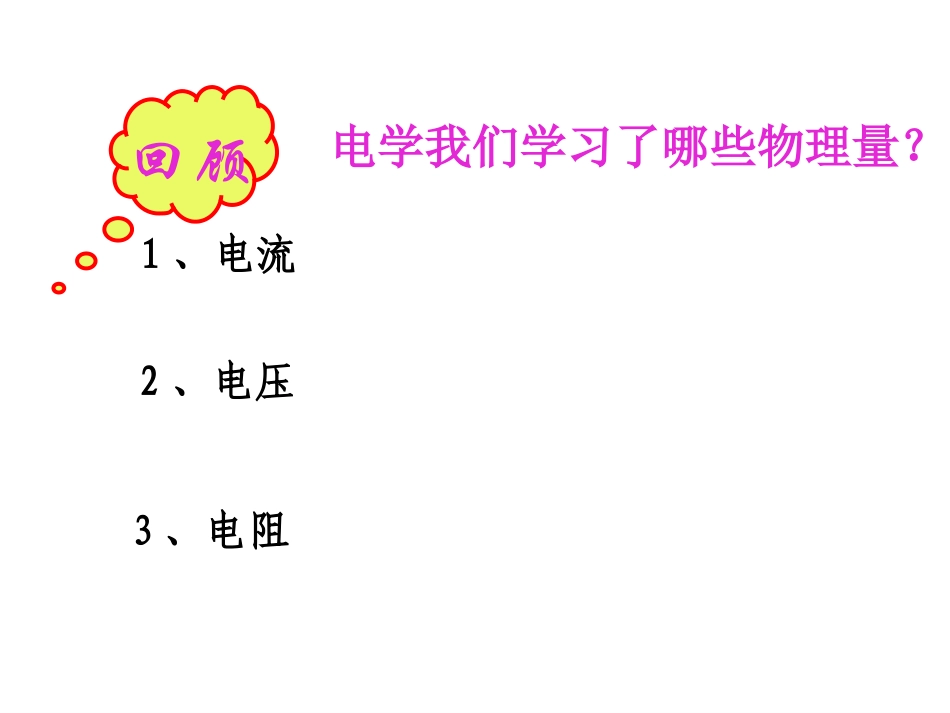

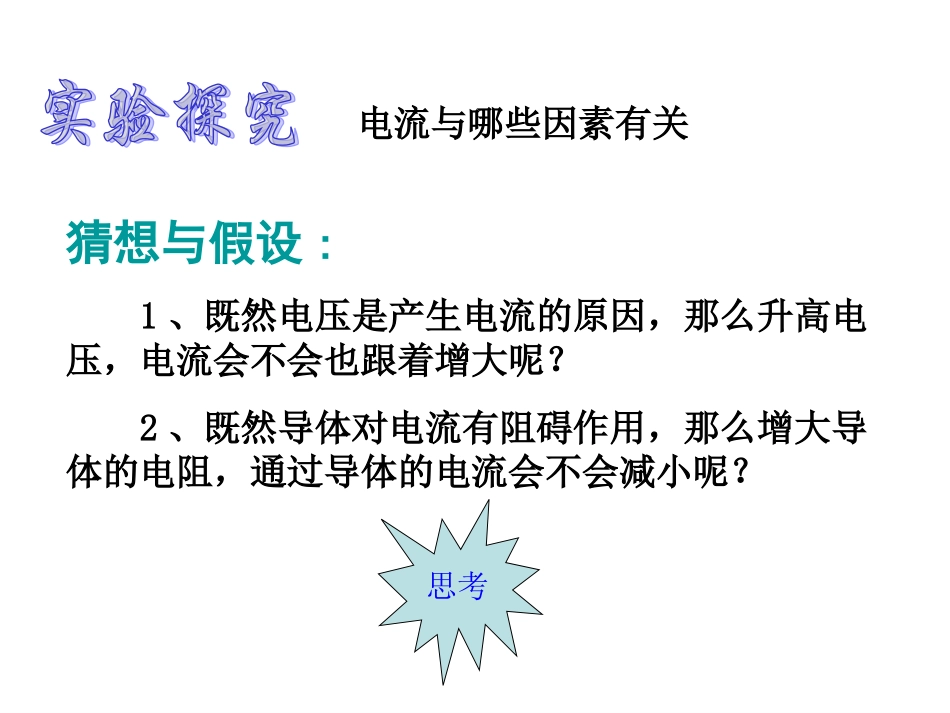

科学探究：欧姆定律电学我们学习了哪些物理量？1、电流回顾3、电阻2、电压电流与哪些因素有关猜想与假设:1、既然电压是产生电流的原因，那么升高电压，电流会不会也跟着增大呢？2、既然导体对电流有阻碍作用，那么增大导体的电阻，通过导体的电流会不会减小呢？思考探究过程电流同时受电压、电阻两个因素的电流同时受电压、电阻两个因素的影响，我们该用什么研究方法呢？影响，我们该用什么研究方法呢？1.确定研究方法：控制变量法具体做法：2.再控制电压一定，看电流与电阻的关系。1.控制电阻一定，看电流与电压的关系。探究过程讨论实验时要测量哪些物理量，如何设计电路图和记录数据的表格。AVRR/ΩU/VI/A第一次5Ω1V第二次5Ω2V第三次5Ω3VU/VR/ΩI/A第一次3V5Ω第二次3V10Ω第三次3V15Ω保持电阻不变保持电压不变按电路图连接电路。（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱）探究过程电流与电压的关系（控制电阻一定）(注：利用滑动变阻器改变电压，记录电流表读数）R/ΩU/VI/A第一次5Ω1VA第二次5Ω2VA第三次5Ω3VA探究过程多次测量得到如下表数据分析数据，得出结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比0.20.40.6探究过程电流与电阻的关系（控制电压一定）(注：利用滑动变阻器控制电压一定，记录电流表读数）U/VR/ΩI/A第一次3V5ΩA第二次3V10ΩA第三次3V15ΩA多次测量得到如下表数据分析数据，得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比0.0.660.30.30.20.2总结结论电流与电压、电阻的关系：一、电阻一定时，电流与电压成正比。二、电压一定时，电流与电阻成反比。思考与拓展：如何用图像法来描述这个规律，请同学们在课本上完成以上实验数据是金属导体A、B分别接入电路中所测得的电压与电流值，请同学根据提供的实验数据，猜想金属导体两端电压与电流的关系。使用图像法总结规律：将实验数据描到以下坐标系中，观察并分析得出实验结论。实验结论：（1）U-I图像是一条过原点的直线;（2）同一导体，电压与电流的比值为定值.IUOAB欧姆定律欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：I=U___R注意：2.公式中各物理量的对应性1.公式中单位的统一性3.公式的扩展性1A=1V___欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。公式的对应性欧姆定律U、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUI×R灯U灯I灯欧姆定律公式的扩展性I=___RU•U=IR主要用于已知电压和电流求电阻.__•R=IU主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？例1：某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.28A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。已知：U=220V,I=0.28A求：R.解：根据欧姆定律的变形公式得=I0.28A=R=_U220V答：灯丝正常发光时的电阻值是786欧姆U=220VU=220VI=0.28AI=0.28A1：一只阻值为的电阻，接在15V的电源上时，流过的电流为_____A；若电源电压变为10V，电阻的阻值为______，流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质，与电压，电流无关I=U/R=10/100=0.12：下列说法中正确的是:()A.导体两端的电压越大，导体的电阻就越大。B.导体中通过的电流越大，导体的电阻就越小C.在电压一定时，通过导体的电流越小，导体的电阻就越大。D.以上说法均不对。C反馈练习例2：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（...
