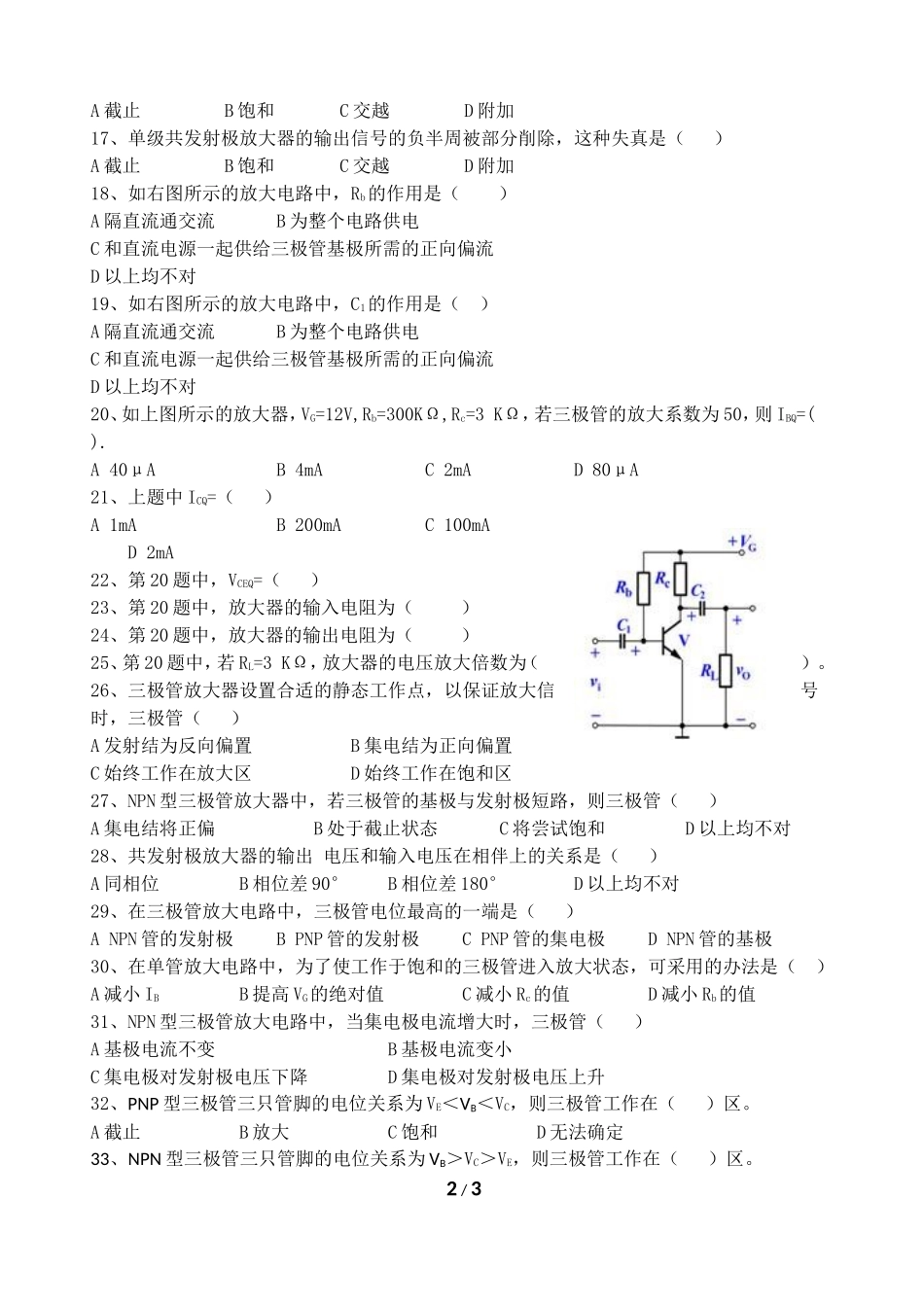

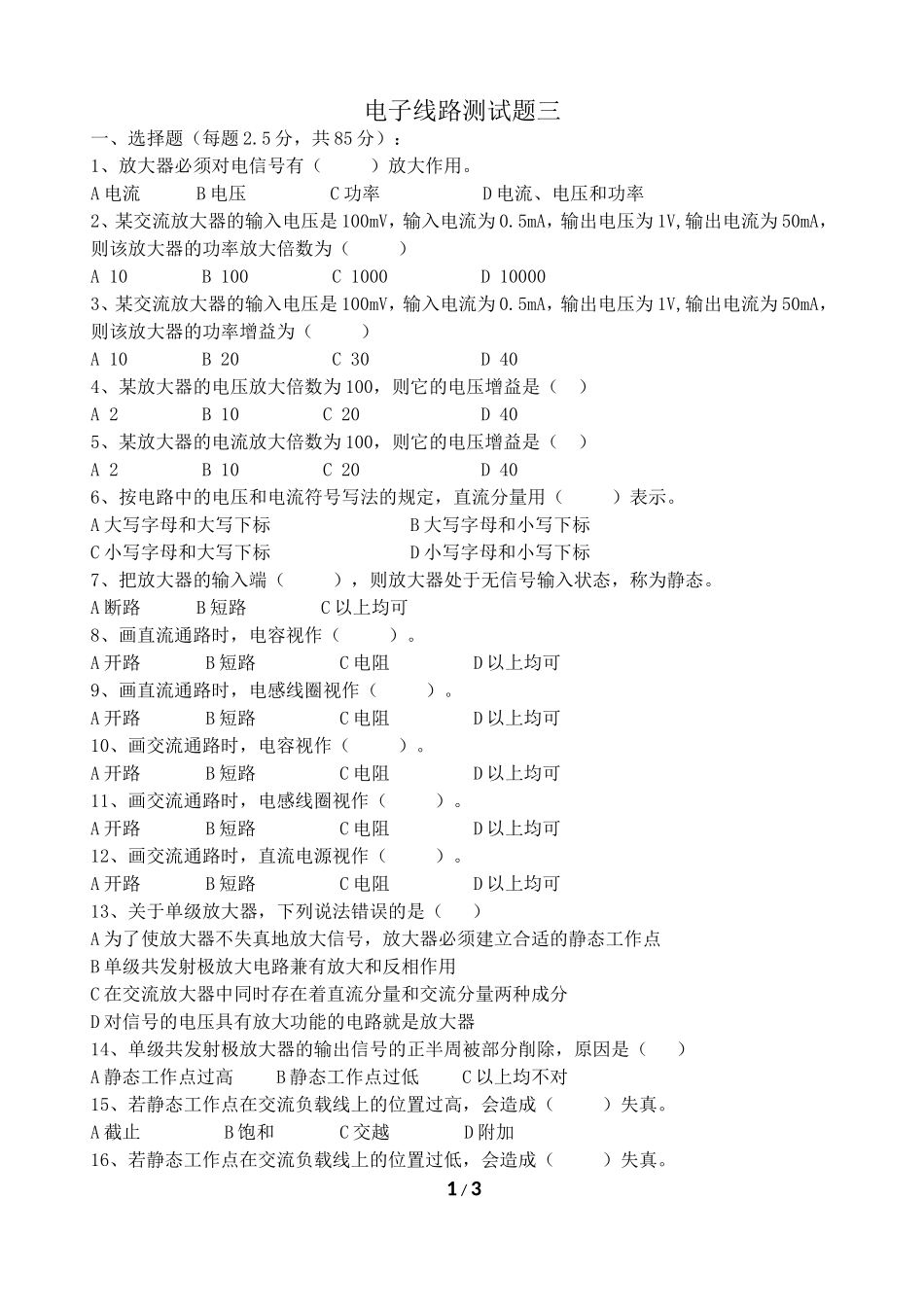

电子线路测试题三一、选择题（每题2.5分，共85分）：1、放大器必须对电信号有（）放大作用。A电流B电压C功率D电流、电压和功率2、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率放大倍数为（）A10B100C1000D100003、某交流放大器的输入电压是100mV，输入电流为0.5mA，输出电压为1V,输出电流为50mA，则该放大器的功率增益为（）A10B20C30D404、某放大器的电压放大倍数为100，则它的电压增益是（）A2B10C20D405、某放大器的电流放大倍数为100，则它的电压增益是（）A2B10C20D406、按电路中的电压和电流符号写法的规定，直流分量用（）表示。A大写字母和大写下标B大写字母和小写下标C小写字母和大写下标D小写字母和小写下标7、把放大器的输入端（），则放大器处于无信号输入状态，称为静态。A断路B短路C以上均可8、画直流通路时，电容视作（）。A开路B短路C电阻D以上均可9、画直流通路时，电感线圈视作（）。A开路B短路C电阻D以上均可10、画交流通路时，电容视作（）。A开路B短路C电阻D以上均可11、画交流通路时，电感线圈视作（）。A开路B短路C电阻D以上均可12、画交流通路时，直流电源视作（）。A开路B短路C电阻D以上均可13、关于单级放大器，下列说法错误的是（）A为了使放大器不失真地放大信号，放大器必须建立合适的静态工作点B单级共发射极放大电路兼有放大和反相作用C在交流放大器中同时存在着直流分量和交流分量两种成分D对信号的电压具有放大功能的电路就是放大器14、单级共发射极放大器的输出信号的正半周被部分削除，原因是（）A静态工作点过高B静态工作点过低C以上均不对15、若静态工作点在交流负载线上的位置过高，会造成（）失真。A截止B饱和C交越D附加16、若静态工作点在交流负载线上的位置过低，会造成（）失真。1/3A截止B饱和C交越D附加17、单级共发射极放大器的输出信号的负半周被部分削除，这种失真是（）A截止B饱和C交越D附加18、如右图所示的放大电路中，Rb的作用是（）A隔直流通交流B为整个电路供电C和直流电源一起供给三极管基极所需的正向偏流D以上均不对19、如右图所示的放大电路中，C1的作用是（）A隔直流通交流B为整个电路供电C和直流电源一起供给三极管基极所需的正向偏流D以上均不对20、如上图所示的放大器，VG=12V,Rb=300KΩ,Rc=3KΩ，若三极管的放大系数为50，则IBQ=().A40μAB4mAC2mAD80μA21、上题中ICQ=（）A1mAB200mAC100mAD2mA22、第20题中，VCEQ=（）23、第20题中，放大器的输入电阻为（）24、第20题中，放大器的输出电阻为（）25、第20题中，若RL=3KΩ，放大器的电压放大倍数为（）。26、三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（）A发射结为反向偏置B集电结为正向偏置C始终工作在放大区D始终工作在饱和区27、NPN型三极管放大器中，若三极管的基极与发射极短路，则三极管（）A集电结将正偏B处于截止状态C将尝试饱和D以上均不对28、共发射极放大器的输出电压和输入电压在相伴上的关系是（）A同相位B相位差90°B相位差180°D以上均不对29、在三极管放大电路中，三极管电位最高的一端是（）ANPN管的发射极BPNP管的发射极CPNP管的集电极DNPN管的基极30、在单管放大电路中，为了使工作于饱和的三极管进入放大状态，可采用的办法是（）A减小IBB提高VG的绝对值C减小Rc的值D减小Rb的值31、NPN型三极管放大电路中，当集电极电流增大时，三极管（）A基极电流不变B基极电流变小C集电极对发射极电压下降D集电极对发射极电压上升32、PNP型三极管三只管脚的电位关系为VE＜VB＜VC，则三极管工作在（）区。A截止B放大C饱和D无法确定33、NPN型三极管三只管脚的电位关系为VB＞VC＞VE，则三极管工作在（）区。2/3A截止B放大C饱和D无法确定33、用万用表测得NPN型三极管各电极对地的电位是VB=5.7V，VC=5.3V，VE=5V则该三极管的工作状态是（）A截止B放大C饱和D无法确定34、若PNP三极管各电极对地的电位是VB=-3.3V，VC=-7V，VE=-3V，则该三极管的工作状态是（）A截止B放大C饱和D无法确定二、判断题（每题2.5分，共40分）：35、能把微弱的电信号放大，转换成较强的电信号的电路称为放大电路。（...
