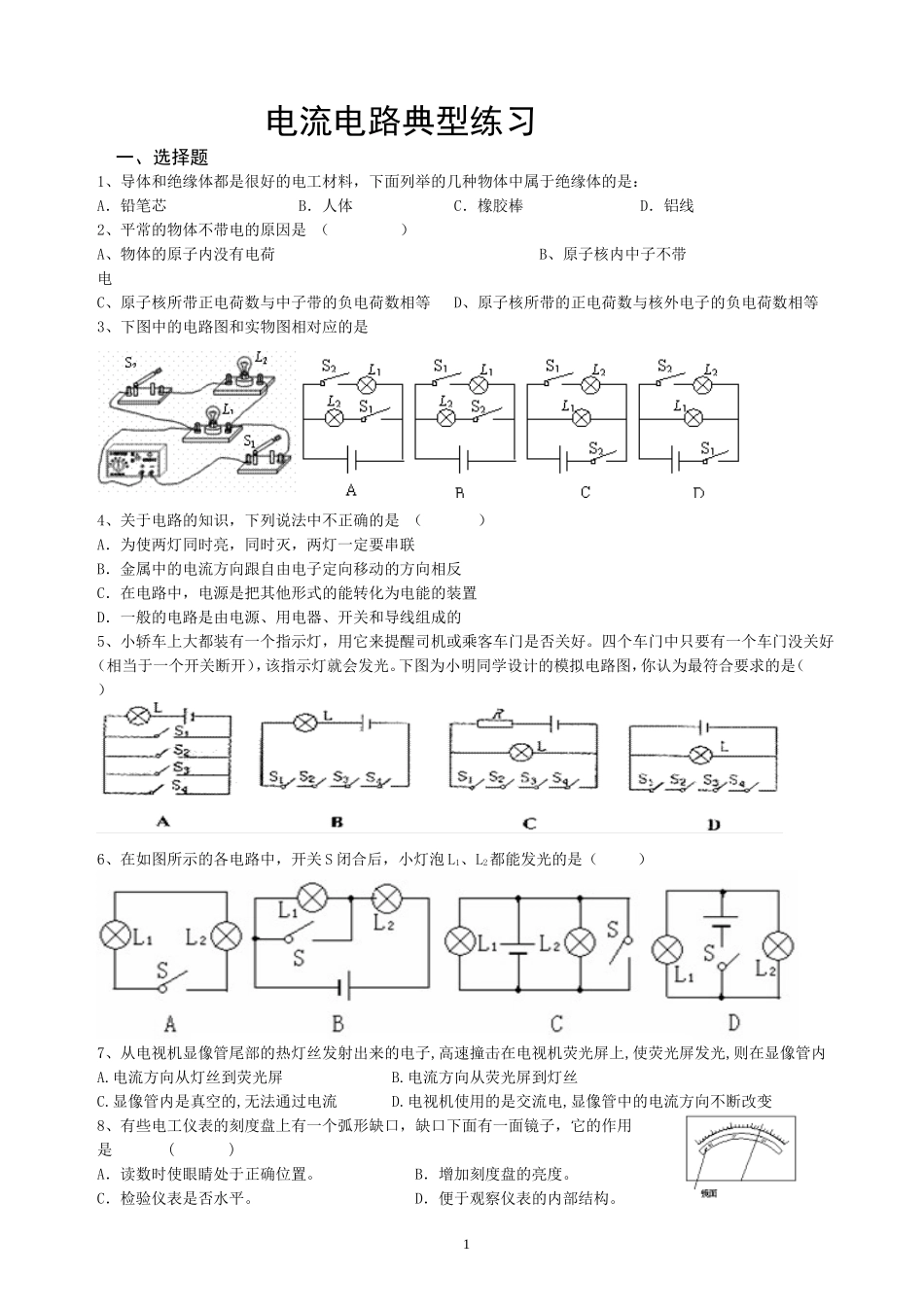

电流电路典型练习一、选择题1、导体和绝缘体都是很好的电工材料，下面列举的几种物体中属于绝缘体的是：A．铅笔芯B．人体C．橡胶棒D．铝线2、平常的物体不带电的原因是（）A、物体的原子内没有电荷B、原子核内中子不带电C、原子核所带正电荷数与中子带的负电荷数相等D、原子核所带的正电荷数与核外电子的负电荷数相等3、下图中的电路图和实物图相对应的是4、关于电路的知识，下列说法中不正确的是（）A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的5、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是（）6、在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（）7、从电视机显像管尾部的热灯丝发射出来的电子,高速撞击在电视机荧光屏上,使荧光屏发光,则在显像管内A.电流方向从灯丝到荧光屏B.电流方向从荧光屏到灯丝C.显像管内是真空的,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断改变8、有些电工仪表的刻度盘上有一个弧形缺口，缺口下面有一面镜子，它的作用是()A．读数时使眼睛处于正确位置。B．增加刻度盘的亮度。C．检验仪表是否水平。D．便于观察仪表的内部结构。19、1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电。这种炸弹的破坏方式主要是：（）A.炸塌厂房B.炸毁发电机C.使设备短路D.切断输电线10、为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是()11、.学校茶炉房为方便学生而设计了如右图所示的电路。绿灯亮、红灯不亮，表示水已烧开，此时开关的开、闭情况是（）A.S1断开、S2闭合B.S1闭合、S2断开C.S1、S2都断开D.S1、S2都闭合12、如右图所示，要使灯泡L1和L2组成并联电路，应（）A.只闭合S2B.只闭合S3C.只闭合S1和S3D.只闭合S2和S313、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”—天黑时，自动闭合，天亮时，自动断开：利用“声敏”材料制成“声控开关”—当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”。如图4所示，则这种“聪明”的电路是（）14、如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表15、击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。如下图所示的四个电路图中，符合上述要求的是（）16、如图甲所示是多媒体教室常用的投影机，因光源是强光灯泡，发光时一般用电风扇(图中用M表示)给它降温。启动投影机时(闭合开关S)，电风扇同时启动，而后才让灯泡发光；电风扇未启动，灯泡不发光。图乙中符合要求的电路图是217、图3是小汽车上一个显示车门关闭状况的电路，每个车门相当于一个开关，D是一个功率很小的发光二极管，把它装在仪表盘上作指示灯。当所有车门都关闭时，指示灯不发光，只要有一个车门未关闭时，指示灯就发光。下列电路图正确的是()18、保密室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔(相当丁闭合开关)电动门才会打开，单独使用某一把钥匙不能使门打开。图中符合要求的电路是()19、在下图的四个电路图中．与实物图对应的是()20、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图...
