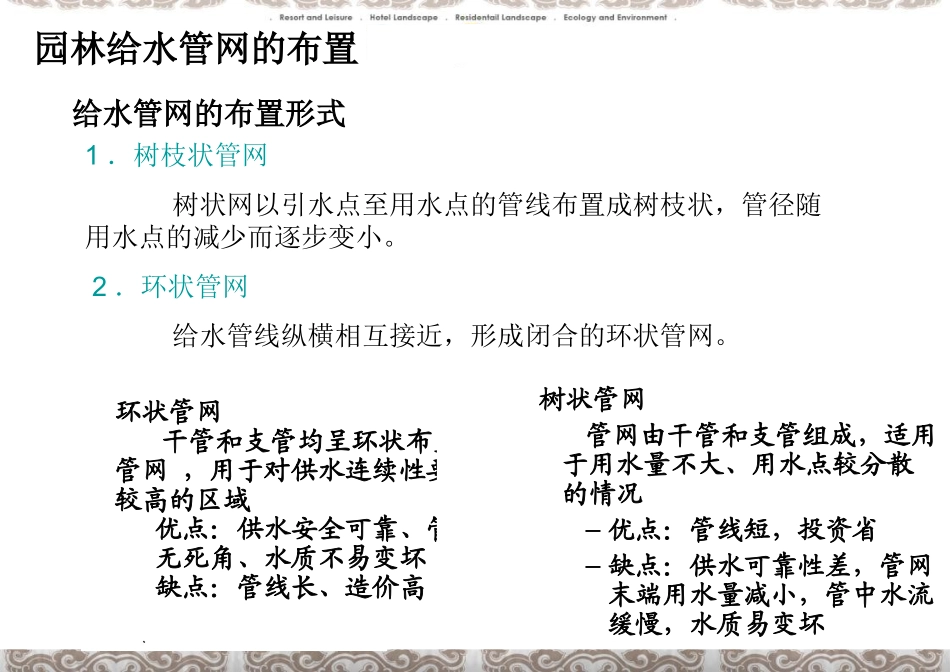

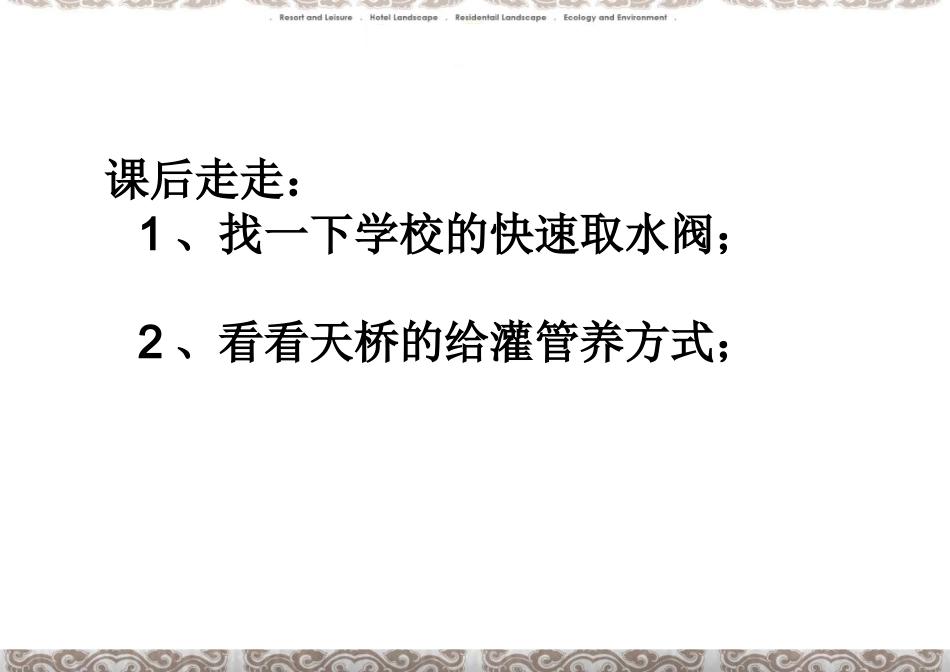

园林工程材料与施工技术园林工程材料与施工技术第第88周周园林给水工程园林给水工程----绿化喷灌工程绿化喷灌工程课后走走：1、找一下学校的快速取水阀；2、看看天桥的给灌管养方式；园林给水管网的布置1．树枝状管网树状网以引水点至用水点的管线布置成树枝状，管径随用水点的减少而逐步变小。2．环状管网给水管线纵横相互接近，形成闭合的环状管网。给水管网的布置形式环状管网干管和支管均呈环状布置的管网，用于对供水连续性要求较高的区域优点：供水安全可靠、管网无死角、水质不易变坏缺点：管线长、造价高树状管网管网由干管和支管组成，适用于用水量不大、用水点较分散的情况–优点：管线短，投资省–缺点：供水可靠性差，管网末端用水量减小，管中水流缓慢，水质易变坏•想知道如何设计和施工的吗？•第一步熟悉系统及各部分园林灌溉系统喷灌系统微灌系统用途及作用：1）草坪灌溉2）高度一定、修剪整齐的大面积灌木灌溉（宽度2.5m以上）3）大面积花卉4）洗尘、降温1）树木灌溉2）不定高度、窄条型的灌木灌溉3）小面积花卉4）街边池栽或盆载植物灌溉园林灌溉系统组成由上述的分析可看出：1）园林灌溉系统必然是喷灌和微灌的混合系统，才能完全解决园林植物给水问题。2）园林规划中若只做喷灌或只做微灌，在认识上有误，只是解决了园林植物给水的部分问题。3）园林灌溉系统必须配备自动控制。因为不同植物需水量、需水时间不同，灌溉系统必须做到适时适量给水，靠人盲目灌水达不到应有的效果。喷灌1灌溉系统的基本组成灌溉系统的基本组成•控制设备主要有三类设备：1、低端：无需市电的简易控制器2、中端：时序控制器3、高端：中央计算机控制系统灌溉控制设备电池控制器电池控制器++电磁电磁阀组成单点控制阀组成单点控制++人工编制灌溉程序人工编制灌溉程序3单点定时控制(单点定时控制流程图)灌溉管理员灌溉管理员时序控制器（可控时序控制器（可控制制8-328-32个电磁阀）个电磁阀）电磁阀电磁阀人工编制灌溉程序人工编制灌溉程序启闭喷头启闭喷头控制电磁阀控制电磁阀2分控箱时序控制(分控箱时序控制流程图)气象站气象站––植物需水植物需水两线或无线两线或无线TWITWI转换器转换器卫星控制器卫星控制器灌溉管理员灌溉管理员SiteControlSiteControl灌溉中央灌溉中央决策系统决策系统解码器解码器LDILDI转换器转换器传感器传感器解码器解码器传感器传感器电磁阀电磁阀电磁阀电磁阀喷头喷头数据指令反馈指令反馈.1中央智能全自动控制(智能灌溉中央控制系统流程图)北京颐和园Maxicom2中央计算机控制系统控制中心集群控制器卫星站气象站过滤站喷灌实景面积灌溉系统单平米绿地造价手动控制(元)时序自动控制(元)1万平米以下10.0～13.019.0～25.01万～5万平米10.5～12.017～20.05万平米以上9.5～11.012～17.0注：①手动布置中，若只用快速取水阀，每平米造价为3元；②若增加一套计算机中控系统，总预算需增加30~35万元；③以上材料均为市场价，施工费为北京市定额取费。目前市场的灌溉系统投资水平：•各类阀门电磁阀/支管阀：是灌溉系统中最重要的阀（支管阀），它几乎所有灌溉系统中必不可少的。当灌溉系统采用自动控制的时候，它称做电磁阀。电磁阀工作原理：水-上腔-电磁头通电24V（上腔排水通道打开，水排出）-上腔水压逐渐减小-隔膜被顶起-出水通道打开；电磁头断电（上腔排水通道关闭，水积累）-上腔水压逐渐增加-隔膜被压下-出水通道关闭。手动开关：人为打开或关闭上腔排水通道。流量调节：通过调节弹簧的松紧以减少或增加隔膜压力。电磁头手动开关出水口侧面入水口上腔排水通道底部入水口锥形隔膜流量调节手柄过滤网*4、快速联结阀：沿着主管继续看下去，经常遇到的下一个阀是快速联结阀，快速联结阀由阀体和钥匙组成，由人工拖着软管灌溉，适用于在场地周围偶然用水的情况，类似于水龙头的作用。它的确切位置还要由设计和管理人员主观决定。一般来说，它安装在主管上并方便取水的位置，在这个位置上可能偶然需要用水。旋转接头软管钥匙阀体铰接•适用于庭院人工快速取水或马路洗车.•成套使用•旋转锁紧钥匙•¾“接口•工作压力:0,35-8,63bar•流量范围:2,27-4m3/h...
