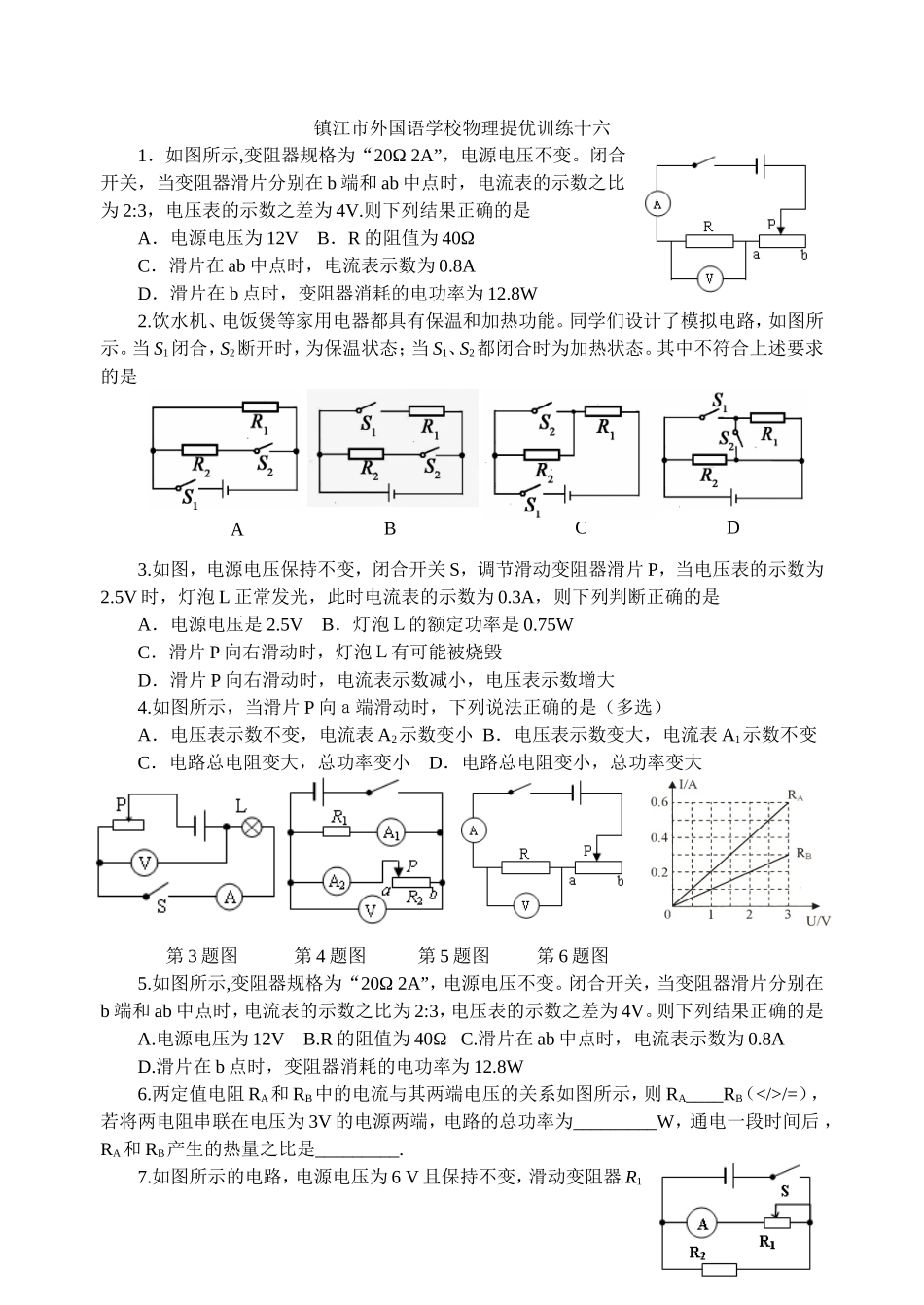

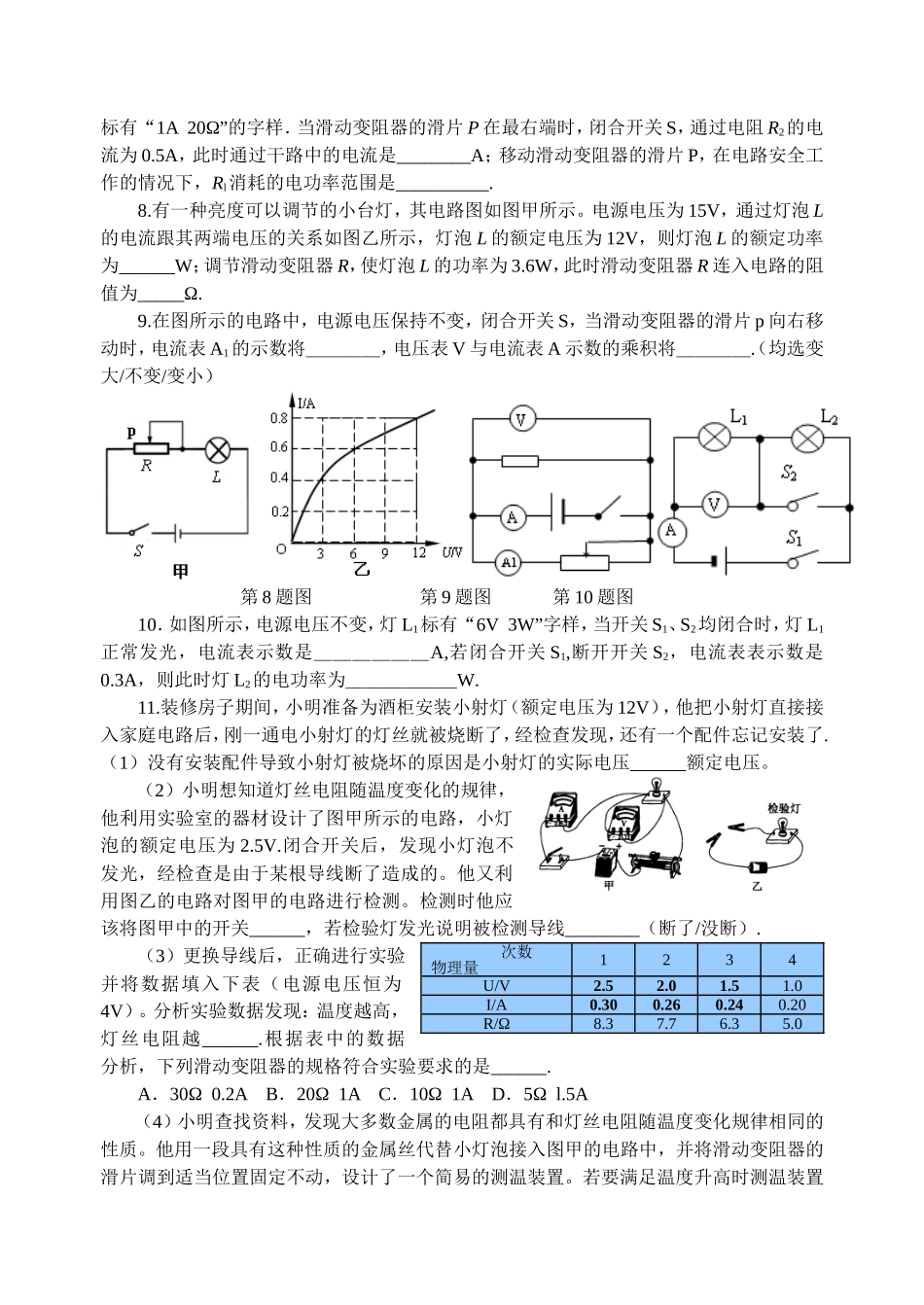

镇江市外国语学校物理提优训练十六1．如图所示,变阻器规格为“20Ω2A”，电源电压不变。闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2:3，电压表的示数之差为4V.则下列结果正确的是A．电源电压为12VB．R的阻值为40ΩC．滑片在ab中点时，电流表示数为0.8AD．滑片在b点时，变阻器消耗的电功率为12.8W2.饮水机、电饭煲等家用电器都具有保温和加热功能。同学们设计了模拟电路，如图所示。当S1闭合，S2断开时，为保温状态；当S1、S2都闭合时为加热状态。其中不符合上述要求的是3.如图，电源电压保持不变，闭合开关S，调节滑动变阻器滑片P，当电压表的示数为2.5V时，灯泡L正常发光，此时电流表的示数为0.3A，则下列判断正确的是A．电源电压是2.5VB．灯泡Ｌ的额定功率是0.75WC．滑片P向右滑动时，灯泡Ｌ有可能被烧毁D．滑片P向右滑动时，电流表示数减小，电压表示数增大4.如图所示，当滑片P向ａ端滑动时，下列说法正确的是（多选）A．电压表示数不变，电流表A2示数变小B．电压表示数变大，电流表A1示数不变C．电路总电阻变大，总功率变小D．电路总电阻变小，总功率变大第3题图第4题图第5题图第6题图5.如图所示,变阻器规格为“20Ω2A”，电源电压不变。闭合开关，当变阻器滑片分别在b端和ab中点时，电流表的示数之比为2:3，电压表的示数之差为4V。则下列结果正确的是A.电源电压为12VB.R的阻值为40ΩC.滑片在ab中点时，电流表示数为0.8AD.滑片在b点时，变阻器消耗的电功率为12.8W6.两定值电阻RA和RB中的电流与其两端电压的关系如图所示，则RA____RB（/=），若将两电阻串联在电压为3V的电源两端，电路的总功率为_________W，通电一段时间后，RA和RB产生的热量之比是_________.7.如图所示的电路，电源电压为6V且保持不变，滑动变阻器R1ABCD标有“1A20Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过电阻R2的电流为0.5A，此时通过干路中的电流是________A；移动滑动变阻器的滑片P，在电路安全工作的情况下，Rl消耗的电功率范围是__________.8.有一种亮度可以调节的小台灯，其电路图如图甲所示。电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V，则灯泡L的额定功率为______W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为_____Ω.9.在图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片p向右移动时，电流表A1的示数将＿＿＿＿，电压表V与电流表A示数的乘积将＿＿＿＿.（均选变大/不变/变小）第8题图第9题图第10题图10．如图所示，电源电压不变，灯L1标有“6V3W”字样，当开关S1、S2均闭合时，灯L1正常发光，电流表示数是＿＿＿＿＿＿A,若闭合开关S1,断开开关S2，电流表表示数是0.3A，则此时灯L2的电功率为＿＿＿＿＿＿W.11.装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了.（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压______额定电压。（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V.闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关______，若检验灯发光说明被检测导线________（断了/没断）.（3）更换导线后，正确进行实验并将数据填入下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越______.根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是______.A．30Ω0.2AB．20Ω1AC．10Ω1AD．5Ωl.5A（4）小明查找资料，发现大多数金属的电阻都具有和灯丝电阻随温度变化规律相同的性质。他用一段具有这种性质的金属丝代替小灯泡接入图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置。若要满足温度升高时测温装置次数物理量1234U/V2.52.01.51.0I/A0.300.260.240.20R/Ω8.37.76.35.0的示数变大，应将图甲中______表的表盘改装成测温装...
