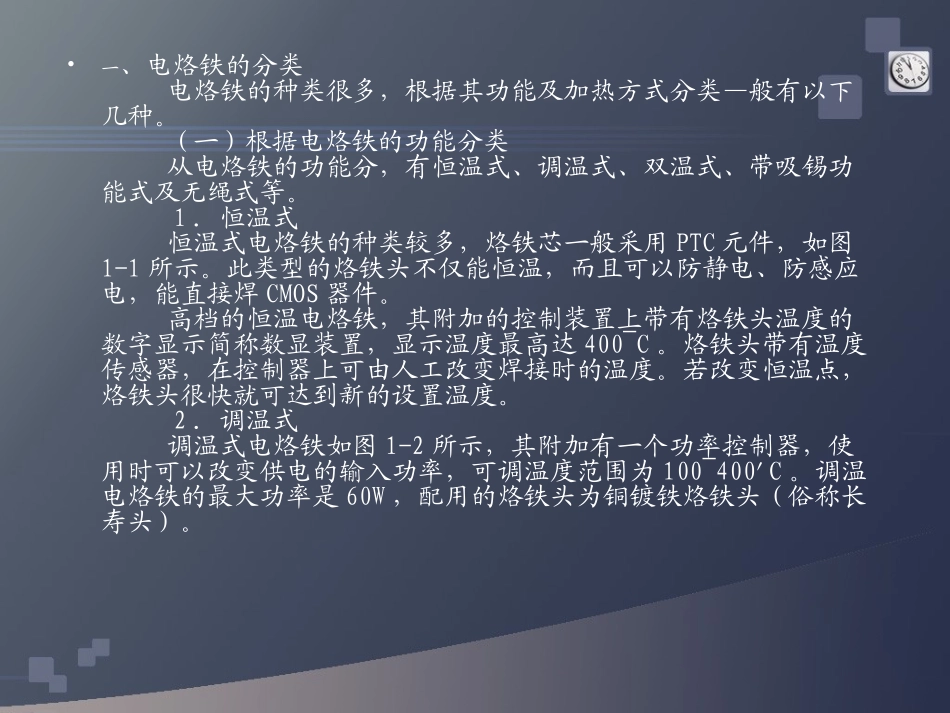

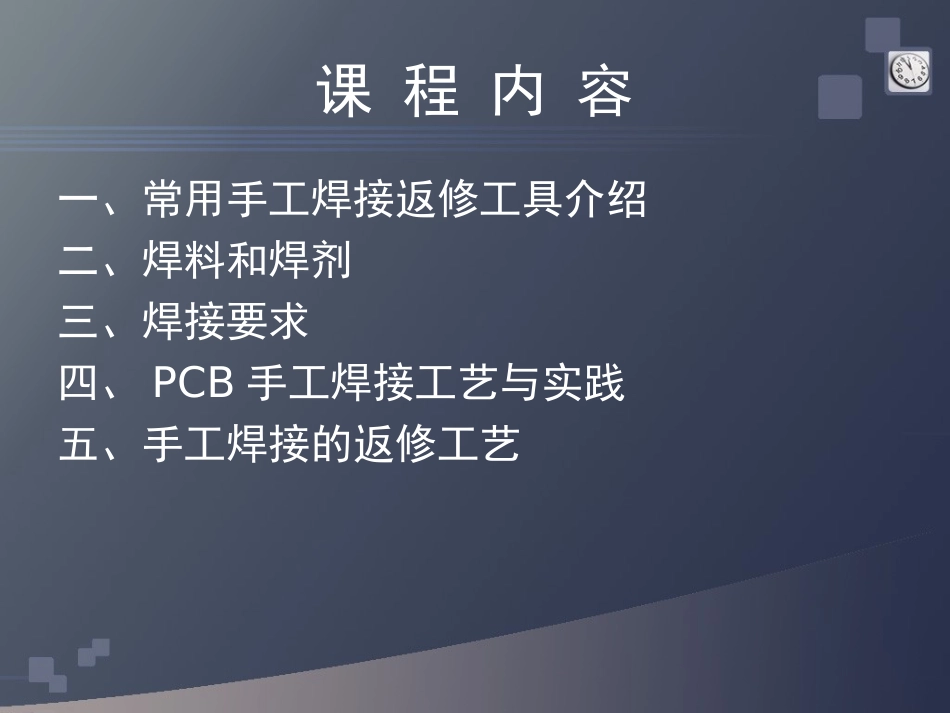

手工焊接返修工艺技术培训总结2009年8月顾文强课程内容一、常用手工焊接返修工具介绍二、焊料和焊剂三、焊接要求四、PCB手工焊接工艺与实践五、手工焊接的返修工艺•一、电烙铁的分类电烙铁的种类很多，根据其功能及加热方式分类—般有以下几种。(一)根据电烙铁的功能分类从电烙铁的功能分，有恒温式、调温式、双温式、带吸锡功能式及无绳式等。1．恒温式恒温式电烙铁的种类较多，烙铁芯一般采用PTC元件，如图1-1所示。此类型的烙铁头不仅能恒温，而且可以防静电、防感应电，能直接焊CMOS器件。高档的恒温电烙铁，其附加的控制装置上带有烙铁头温度的数字显示简称数显装置，显示温度最高达400~C。烙铁头带有温度传感器，在控制器上可由人工改变焊接时的温度。若改变恒温点，烙铁头很快就可达到新的设置温度。2．调温式调温式电烙铁如图1-2所示，其附加有一个功率控制器，使用时可以改变供电的输入功率，可调温度范围为100~400'C。调温电烙铁的最大功率是60W，配用的烙铁头为铜镀铁烙铁头(俗称长寿头)。•3．双温式如图1—3所示为双温式电烙铁外形图。双温式电烙铁为手枪式结构，在电烙铁手柄上附有一个功率转换开关。开关分两位：一位是20W；另一位是80W。只要转换开关的位置即可改变电烙铁的发热量。4．带吸锡功能式如图1-4所示为吸锡式电烙铁外形图。带吸锡功能式电烙铁自带电源，适合于拆卸整个集成电路，且速度要求不高的场合。其吸锡嘴、发热管、密封圈所用的材料，决定了烙铁头的耐用性。•(二)根据电烙铁的加热方式分类从加热方式分，有直热式、燃气式等。1．直热式一般的电烙铁都是直热式。直热式又分为内热式和外热式两种，内热式电烙铁的发热元件安装在烙铁头里面，外热式电烙铁的发热元件安装在烙铁头外面。其中内热式电烙铁体积较小，且发热快、耗电省，一般电子制作都用15W、20W、25W、30W、50W等几种内热式电烙铁。普通的内热式电烙铁，其烙铁头的温度是不能改变的，想提高烙铁头的温度，需更换大功率的电烙铁。•一、个人使用习惯经验结合工厂实践和自我了解，如没有特殊元器件或接地面积很大的要求，工作中完全可以选择一把可以调节温度的焊台。使用时可以改变供电的输入功率，可调温度范围为100~400‘C。调温电烙铁的最大功率是60W，配用的烙铁头为铜镀铁烙铁头。跟据自己的使用习惯和焊接要求的不同，更换不同的烙铁头或调节不同的温度范围来完成焊接不同器件的焊接。•以下是一些经常见到或使用到的烙铁头•二、热风拆焊器简介（一）热风拆焊器是一种贴片元件和贴片集成电路的拆焊、焊接工具，最早的热风拆焊器依赖于进口。近几年，国产的热风拆焊器也被广泛采用。850A热风拆焊器的外形如图2-1所示，适用于表面贴片元件的拆焊，如SOIC、CHIPQFP、PLCC、BGA等。可根据使用不同更换不同大小的风嘴（二）850A热风拆焊台850A热风拆焊台是根据电子技术的发展和广大从事电子产品研究、生产、维修人员的需求，开发研制生产的一种高效实用的多功能产品。它采用微风加热除锡的原理，能快捷干静地拆卸和焊接各类封装形式的元器件。如图2-2所示，本产品外形设计实用大方，操作灵活，性能稳定，能轻松地拆装各种贴片、直插元件。大大缩短拆装元器件时间，提高工作效率，并能保证在多次拆装元器件时，印制电路板不受损伤。目前它已被厂‘泛的应用于电子科研，是家电维修和通信器材维修人员所不可缺少的专用工具。（三）产品特点(1)瞬间可拆下各类元器件，包括分立、双列及表面贴片。(2)热风头不用接触印制电路板，使印制电路板免受损伤。(3)所拆印制电路板过孔及器件引脚，干净无锡(所拆处如同新印制电路板)方便第二次使用。•(4)热风的温度及风量可调，可应付各类印制电路板。(5)采用进口风泵及发热芯，保证系统的长寿命。(6)采用高质量的元器件和精密的加工工艺，使产品质量稳定，性能可靠，故障率低。(7)一机多用，热风加热，拆焊多种直插、贴片元件，热缩管处理、热能测试等多种需要热能的场合。•三、吸锡器的基础知识（一）维修拆卸零件需要使用吸锡器，尤其是大规模集成电路，更为难拆，拆不好容易破坏印制电路板，造成不必要的损失。简单的吸锡器是手动式的，且大部...
