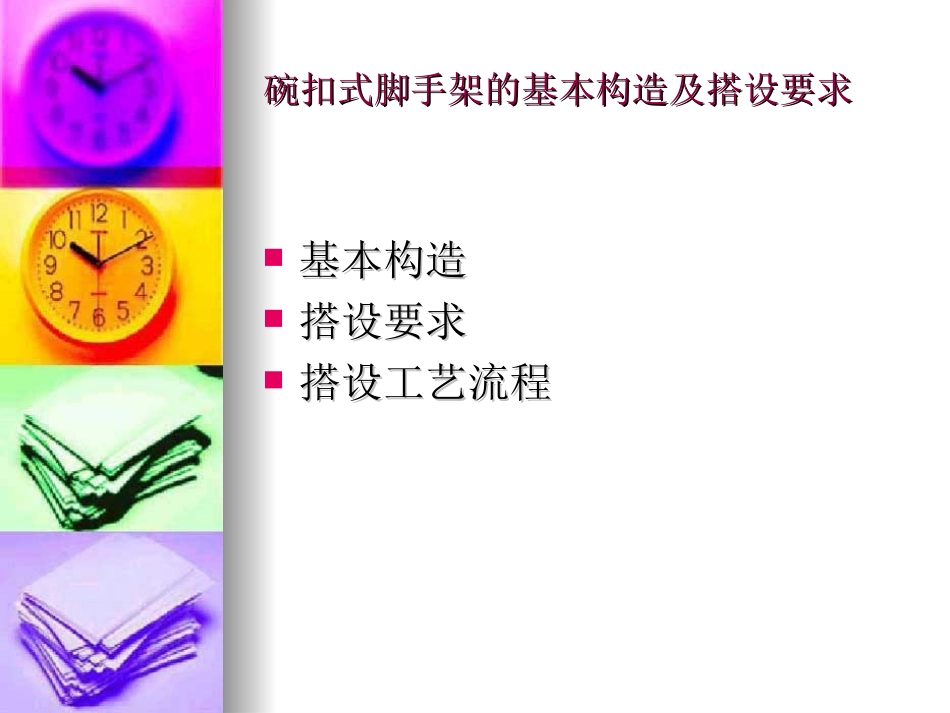

建工3102第四组碗扣式脚手架的基本构造及搭设要求碗扣式脚手架的基本构造及搭设要求基本构造基本构造搭设要求搭设要求搭设工艺流程搭设工艺流程碗扣式脚手架的杆配件按其用途可分为主构件、辅助构件、专用构件三类(1)主构件：用以构成脚手架主体的部件。其中的立杆和顶杆各有两种规格，在杆上均焊有间距600mm的下碗扣。若将立杆和顶杆相互配合接长使用，就可构成任意高度的脚手架。立杆接长时,接头应错开，至顶层后再用两种长度的顶杆找平。碗扣式脚手架的基本构造(a)立杆由一定长度直径48mmx3.5mm钢管上每隔0.6m安装碗扣接头，并在其顶端焊接立杆焊接管制成。用作脚手架的垂直承力常用立杆3.0m，1.8m(b)顶杆即顶部立杆，在顶端设有立杆的连接管，以便在顶端插人托撑。用作支撑架（柱）、物料提升架等顶端的垂直承力杆(c)横杆由一定长度的直径48mmx3.5mm钢管两端焊接横杆接头制成。用于立杆横向连接管，或框架水平承力杆；（d)单横杆仅在直径48mmx3.5mm钢管一端焊接横杆接头；用作单排脚手架横向水平杆；(e)斜杆在直径48mmx3.5mm钢管两端铆接斜杆接头制成，用于增强脚手架的稳定强度，提高脚手架的承载力。斜杆应尽量布置在框架节点上；(f)底座由150mmx150mmx8mm的钢板在中心焊接连接杆制成，安装在立杆的根部，用作防止立杆下沉并将上部荷载分散传递给地基的构件碗扣式钢管脚手架由钢管立杆、横杆、碗扣接头等组成。其基本构造和搭设要求与扣件式钢管脚手架类似（不同之处主要在于碗扣接头。碗扣接头是该脚手架系统的核心部件，它由上碗扣、下碗扣、横杆接头和上碗扣的限位销等组成。碗口构件的连接设置上碗口：延立杆滑动起锁紧作用的碗口节点零件。下碗口：焊接于立杆上的碗型节点零件。立杆连接销：用于立杆竖向连接连接专用销。限位销：焊接在立杆上能锁紧上碗扣的定位销。上碗扣、上碗扣的限位销按60cm间距设置在钢管立杆之上，其中下碗扣和限位销则直接焊在立杆上。组装时，将上碗扣的缺口对准限位销后，把横杆接头插入下碗扣内，压紧和旋转上碗扣，利用限位销固定上碗扣。碗扣接头可同时连接4根横杆，可以互相垂直或偏转一定角度。碗扣式脚手架的原始设计虽然也有锁片式斜杆，但由于其独特的结点设计带来的局限，如果四个方向均安装了横杆，就没有位置再安装垂直斜杆，更没有位置安装水平斜杆了，与盘扣式脚手架相比，这恰恰形成了相反的性能特征。考虑到系统的稳定性，安装斜杆是必须的。为了补足这个弱项，该系统特意设计了另外一类斜杆，在斜杆的两头，均用高强度螺栓，各固定半个旋转扣件，扣件亦采用锻钢工艺。这样，尽管斜杆无法直接在碗扣的结点扣接，但可以用扣件扣接在横杆或立杆的适当位置上，也大大地改善了系统的稳定性。扣件杆件碗扣式脚手架的搭设要求街头搭设：接头是立杆同横杆、斜杆的连接装置，应确保接头锁紧。搭设时，先将上碗扣搁置在限位销上，将横杆、斜杆等接头插人下碗扣，使接头弧面与立杆密贴，待全部接头插入后，将上碗扣套下，并用榔头顺时针沿切线敲击上碗扣凸头，直至上碗扣被限位销卡紧不再转动为止。碗扣式脚手架搭设高度应<20m,当设计高度大于20m时，应根据荷载计算进行搭设碗扣式钢管脚手架立柱横距为1.2m，纵距根据脚手架荷载可为1.2m；1.5m；1.8m；2.4m，步距为1.8m、2.4m。搭设时立杆的接长缝应错开，第一层立杆应用长1.8m和3.0m的立杆错开布置，往上均用3.0m长杆，至顶层再用1.8m和3.0m两种长度找平。连墙杆应设置在有廊道横杆的碗扣节点处，采用钢管扣件做连墙杆时，连墙杆应采用直角扣件与立杆连接，连接点距碗扣节点距离应≤150mm。当连墙件竖向间距大于4m时，连墙件内外立杆之间必须设置廊道斜杆或十字撑。高30m以下脚手架垂直度偏差应控制在1/200以内，高30m以上脚手架应控制在1/400~1/600，总高垂直度偏差应不大于100mm。脚手架搭设应按立杆、横杆、斜杆、连墙件的顺序逐层搭设，每次上升高度不大于3m。底层水平框架的纵向直线度应≤L/200；横杆间水平度应≤L/400搭设工艺流程1、架子搭设工艺流程：在牢固的地基弹线、立杆定位→摆放扫地杆→直立杆并与扫地杆扣紧→装扫地小横杆，并与...
