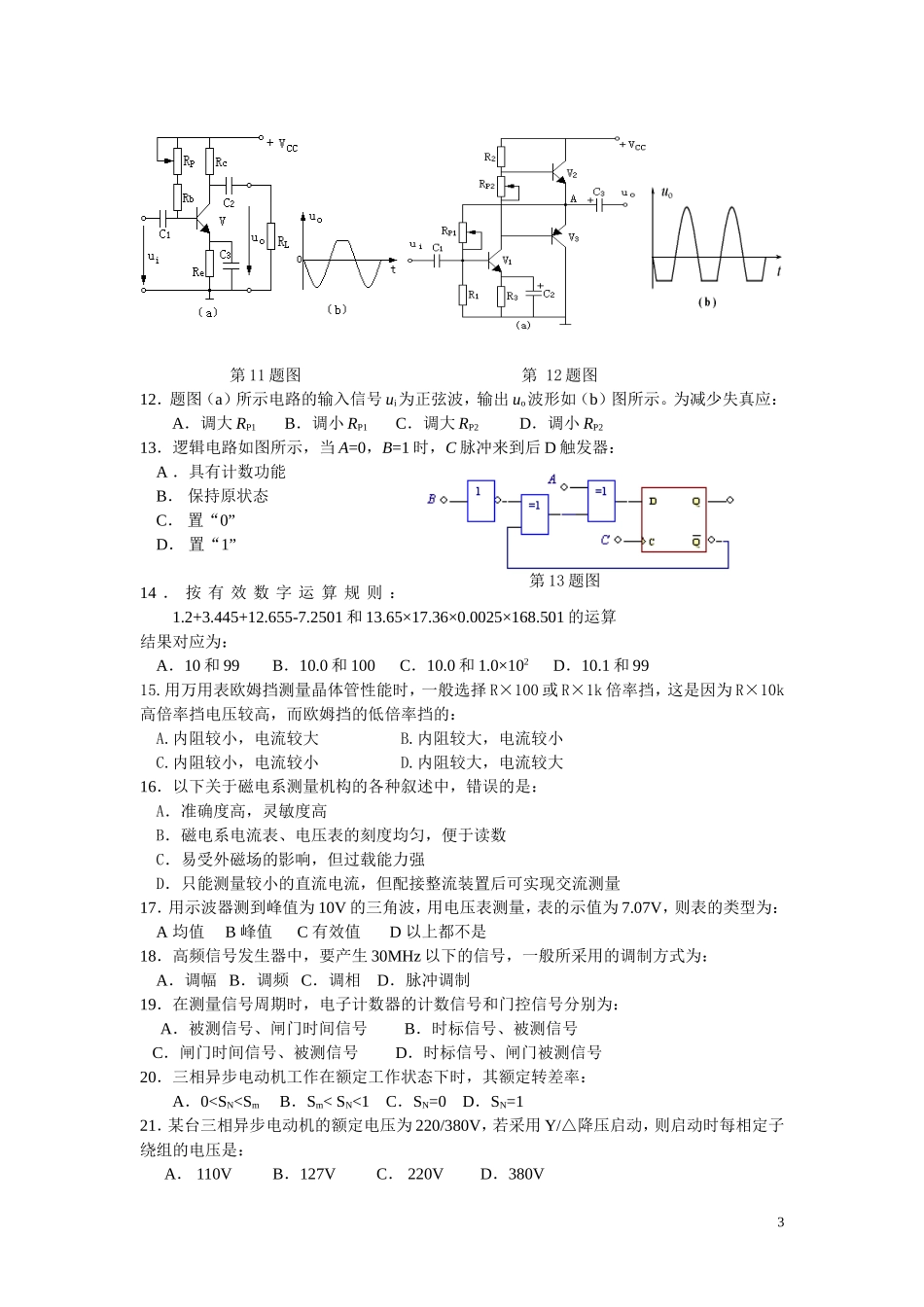

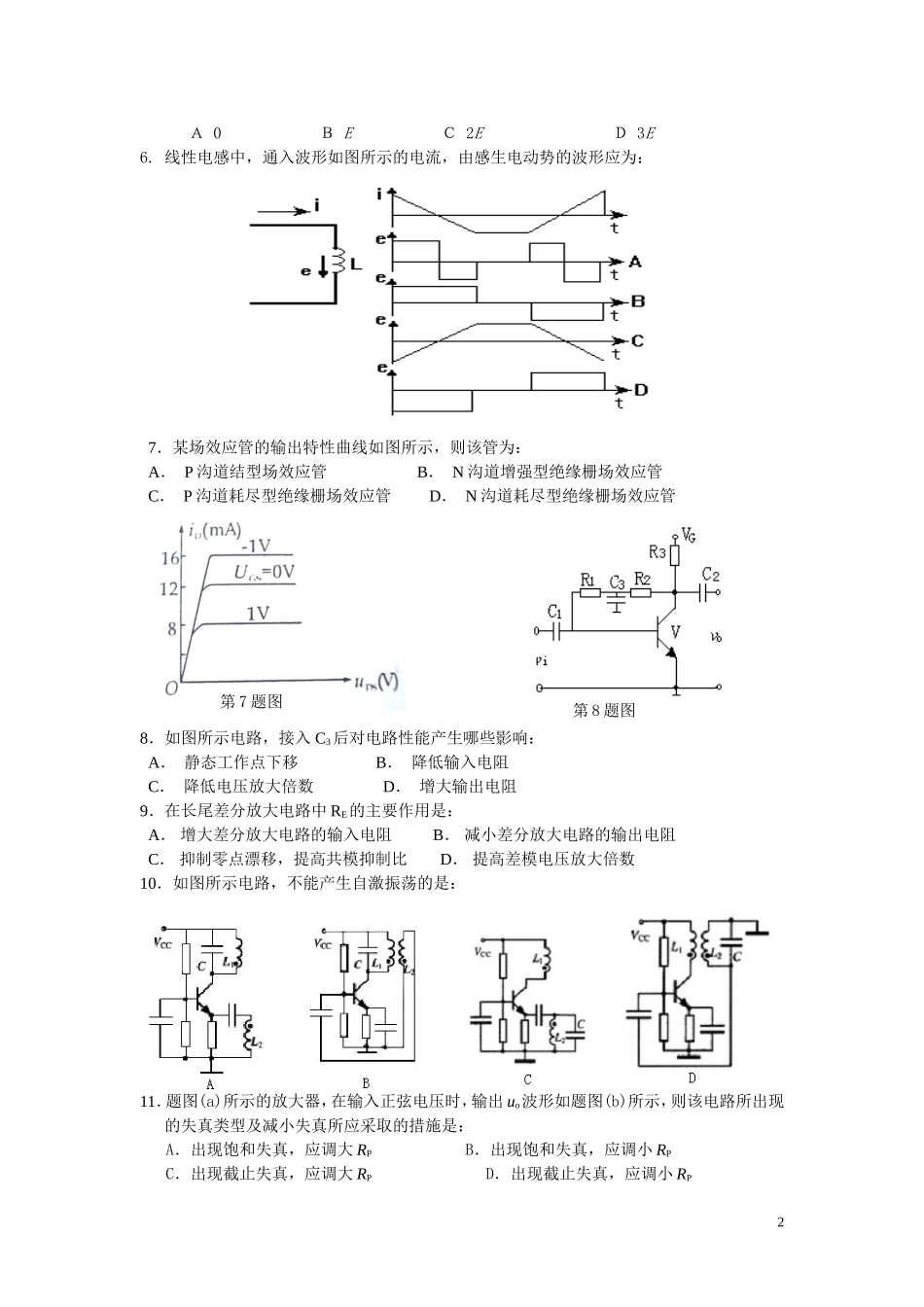

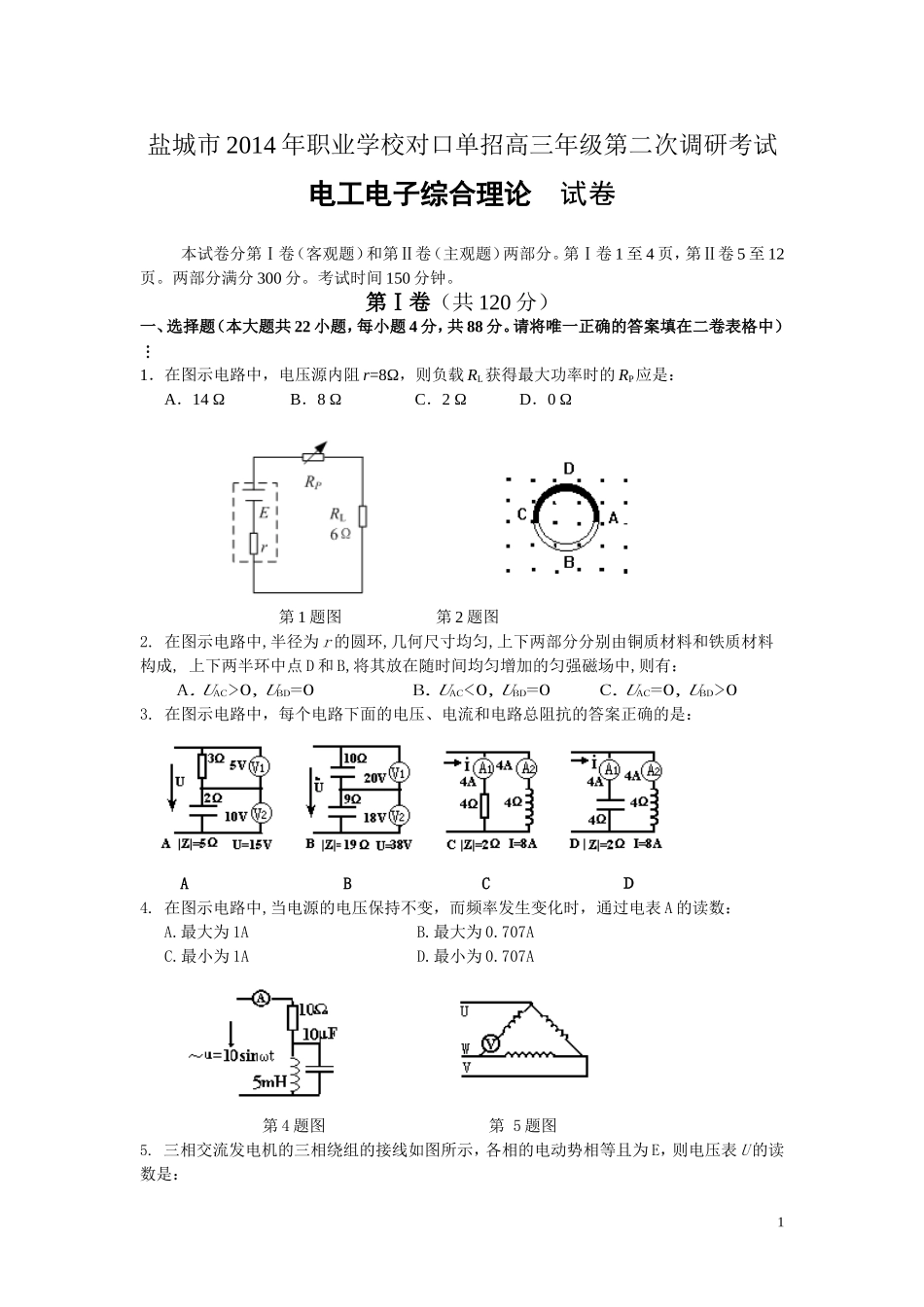

盐城市2014年职业学校对口单招高三年级第二次调研考试电工电子综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。第Ⅰ卷1至4页，第Ⅱ卷5至12页。两部分满分300分。考试时间150分钟。第Ⅰ卷（共120分）一、选择题（本大题共22小题，每小题4分，共88分。请将唯一正确的答案填在二卷表格中）1．在图示电路中，电压源内阻r=8Ω，则负载RL获得最大功率时的RP应是：A．14ΩB．8ΩC．2ΩD．0Ω第1题图第2题图2.在图示电路中,半径为r的圆环,几何尺寸均匀,上下两部分分别由铜质材料和铁质材料构成,上下两半环中点D和B,将其放在随时间均匀增加的匀强磁场中,则有：A.UAC>0,UBD=0B.UAC<0,UBD=0C.UAC=0,UBD>03.在图示电路中，每个电路下面的电压、电流和电路总阻抗的答案正确的是：ABCＤ4.在图示电路中,当电源的电压保持不变，而频率发生变化时，通过电表A的读数：A.最大为1AB.最大为0.707AC.最小为1AD.最小为0.707A第4题图第5题图5.三相交流发电机的三相绕组的接线如图所示，各相的电动势相等且为E，则电压表U的读数是：1Ａ0ＢEＣ2EＤ3E6.线性电感中，通入波形如图所示的电流，由感生电动势的波形应为：7．某场效应管的输出特性曲线如图所示，则该管为：A．P沟道结型场效应管B．N沟道增强型绝缘栅场效应管C．P沟道耗尽型绝缘栅场效应管D．N沟道耗尽型绝缘栅场效应管8．如图所示电路，接入C3后对电路性能产生哪些影响：A．静态工作点下移B．降低输入电阻C．降低电压放大倍数D．增大输出电阻9．在长尾差分放大电路中RE的主要作用是：A．增大差分放大电路的输入电阻B．减小差分放大电路的输出电阻C．抑制零点漂移，提高共模抑制比D．提高差模电压放大倍数10．如图所示电路，不能产生自激振荡的是：11．题图(a)所示的放大器，在输入正弦电压时，输出uo波形如题图(b)所示，则该电路所出现的失真类型及减小失真所应采取的措施是：A．出现饱和失真，应调大RPB．出现饱和失真，应调小RPC．出现截止失真，应调大RPD．出现截止失真，应调小RP2第7题图第8题图第11题图第12题图12．题图（a）所示电路的输入信号ui为正弦波，输出uo波形如（b）图所示。为减少失真应：A．调大RP1B．调小RP1C．调大RP2D．调小RP213．逻辑电路如图所示，当A=0，B=1时，C脉冲来到后D触发器：A．具有计数功能B．保持原状态C．置“0”D．置“1”14．按有效数字运算规则：1.2+3.445+12.655-7.2501和13.65×17.36×0.0025×168.501的运算结果对应为：A．10和99B．10.0和100C．10.0和1.0×102D．10.1和9915.用万用表欧姆挡测量晶体管性能时，一般选择R×100或R×1k倍率挡，这是因为R×10k高倍率挡电压较高，而欧姆挡的低倍率挡的：A.内阻较小，电流较大B.内阻较大，电流较小C.内阻较小，电流较小D.内阻较大，电流较大16．以下关于磁电系测量机构的各种叙述中，错误的是：A．准确度高，灵敏度高B．磁电系电流表、电压表的刻度均匀，便于读数C．易受外磁场的影响，但过载能力强D．只能测量较小的直流电流，但配接整流装置后可实现交流测量17．用示波器测到峰值为10V的三角波，用电压表测量，表的示值为7.07V，则表的类型为：A均值B峰值C有效值D以上都不是18．高频信号发生器中，要产生30MHz以下的信号，一般所采用的调制方式为：A．调幅B．调频C．调相D．脉冲调制19．在测量信号周期时，电子计数器的计数信号和门控信号分别为：A．被测信号、闸门时间信号B．时标信号、被测信号C．闸门时间信号、被测信号D．时标信号、闸门被测信号20．三相异步电动机工作在额定工作状态下时，其额定转差率：A．0
