钢结构检测技术要求VIP免费

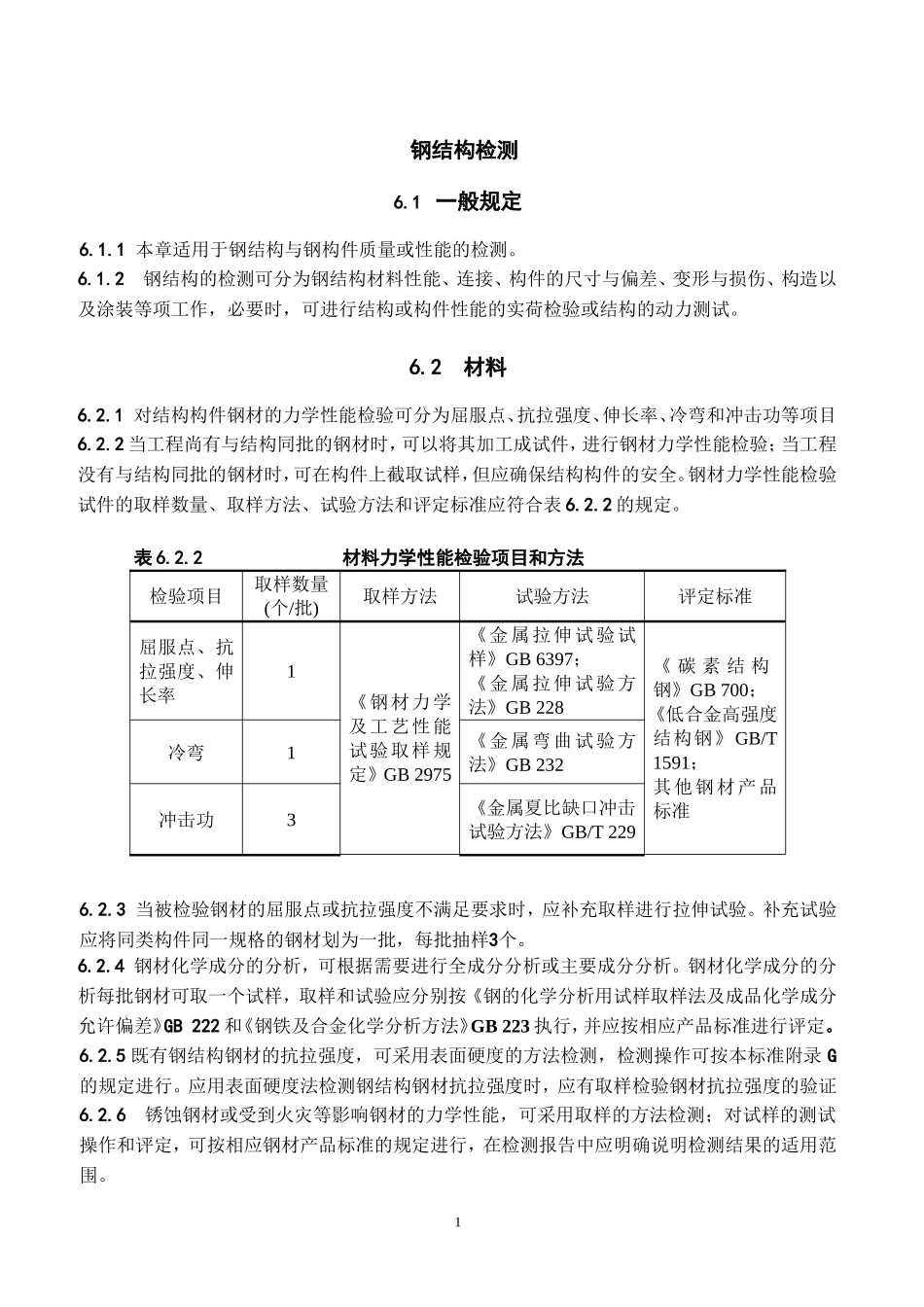

钢结构检测6.1一般规定6.1.1本章适用于钢结构与钢构件质量或性能的检测。6.1.2钢结构的检测可分为钢结构材料性能、连接、构件的尺寸与偏差、变形与损伤、构造以及涂装等项工作，必要时，可进行结构或构件性能的实荷检验或结构的动力测试。6.2材料6.2.1对结构构件钢材的力学性能检验可分为屈服点、抗拉强度、伸长率、冷弯和冲击功等项目6.2.2当工程尚有与结构同批的钢材时，可以将其加工成试件，进行钢材力学性能检验；当工程没有与结构同批的钢材时，可在构件上截取试样，但应确保结构构件的安全。钢材力学性能检验试件的取样数量、取样方法、试验方法和评定标准应符合表6.2.2的规定。表6.2.2材料力学性能检验项目和方法检验项目取样数量(个/批)取样方法试验方法评定标准屈服点、抗拉强度、伸长率1《钢材力学及工艺性能试验取样规定》GB2975《金属拉伸试验试样》GB6397；《金属拉伸试验方法》GB228《碳素结构钢》GB700；《低合金高强度结构钢》GB/T1591；其他钢材产品标准冷弯1《金属弯曲试验方法》GB232冲击功3《金属夏比缺口冲击试验方法》GB/T2296.2.3当被检验钢材的屈服点或抗拉强度不满足要求时，应补充取样进行拉伸试验。补充试验应将同类构件同一规格的钢材划为一批，每批抽样3个。6.2.4钢材化学成分的分析，可根据需要进行全成分分析或主要成分分析。钢材化学成分的分析每批钢材可取一个试样，取样和试验应分别按《钢的化学分析用试样取样法及成品化学成分允许偏差》GB222和《钢铁及合金化学分析方法》GB223执行，并应按相应产品标准进行评定。6.2.5既有钢结构钢材的抗拉强度，可采用表面硬度的方法检测，检测操作可按本标准附录G的规定进行。应用表面硬度法检测钢结构钢材抗拉强度时，应有取样检验钢材抗拉强度的验证6.2.6锈蚀钢材或受到火灾等影响钢材的力学性能，可采用取样的方法检测；对试样的测试操作和评定，可按相应钢材产品标准的规定进行，在检测报告中应明确说明检测结果的适用范围。16.3连接6.3.1钢结构的连接质量与性能的检测可分为焊接连接、焊钉（栓钉）连接、螺栓连接、高强螺栓连接等项目。6.3.2对设计上要求全焊透的一、二级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量可采用超声波探伤的方法检测，检测应符合下列规定：1对钢结构工程质量，应按《钢结构工程施工质量验收规范》GB50205的规定进行检测；2对既有钢结构性能，可采取抽样超声波探伤检测；抽样数量不应少于本标准表3.3.13的样本最小容量；3焊缝缺陷分级，应按《钢焊缝手工超声波探伤方法及质量分级法》GB11345确定；6.3.3对钢结构工程的所有焊缝都应进行外观检查；对既有钢结构检测时，可采取抽样检测焊缝外观质量的方法，也可采取按委托方指定范围抽查的方法。焊缝的外形尺寸和外观缺陷检测方法和评定标准，应按《钢结构工程施工质量验收规范》GB50205确定。6.3.4焊接接头的力学性能，可采取截取试样的方法检验，但应采取措施确保安全。焊接接头力学性能的检验分为拉伸、面弯和背弯等项目，每个检验项目可各取两个试样。焊接接头的取样和检验方法应按《焊接接头机械性能试验取样方法》GB2649、《焊接接头拉伸试验方法》GB2651和《焊接接头弯曲及压扁试验方法》GB2653等确定。焊接接头焊缝的强度不应低于母材强度的最低保证值。6.3.5当对钢结构工程质量进行检测时，可抽样进行焊钉焊接后的弯曲检测，抽样数量不应少于本标准表3.3.13中A类检测的要求；检测方法与评定标准，锤击焊钉头使其弯曲至30°，焊缝和热影响区没有肉眼可见的裂纹可判为合格；应按本标准表3.3.14-3进行检测批的合格判定。6.3.6高强度大六角头螺栓连接副的材料性能和扭矩系数，检验方法和检验规则应按《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231、《钢结构工程施工质量验收规范》GB50205和《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82确定。6.3.7扭剪型高强度螺栓连接副的材料性能和预拉力的检验，检验方法和检验规则应按《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T3633和《钢结构工程施工质量验收规范》GB50205确定。6.3.8对扭剪型高强度螺栓连接质量，可检查螺栓端部的梅花...
