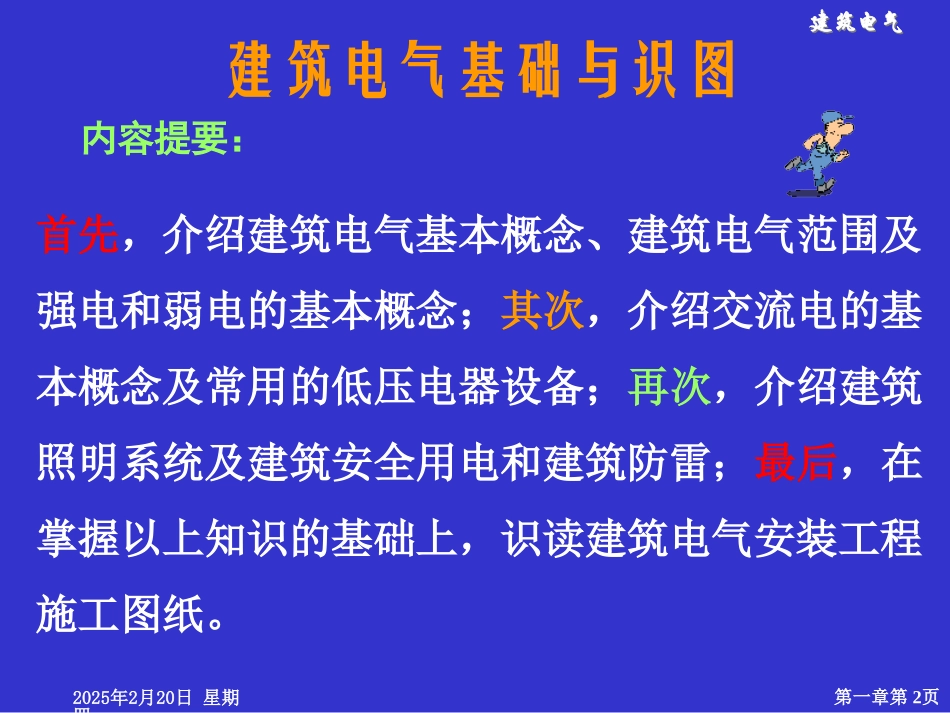

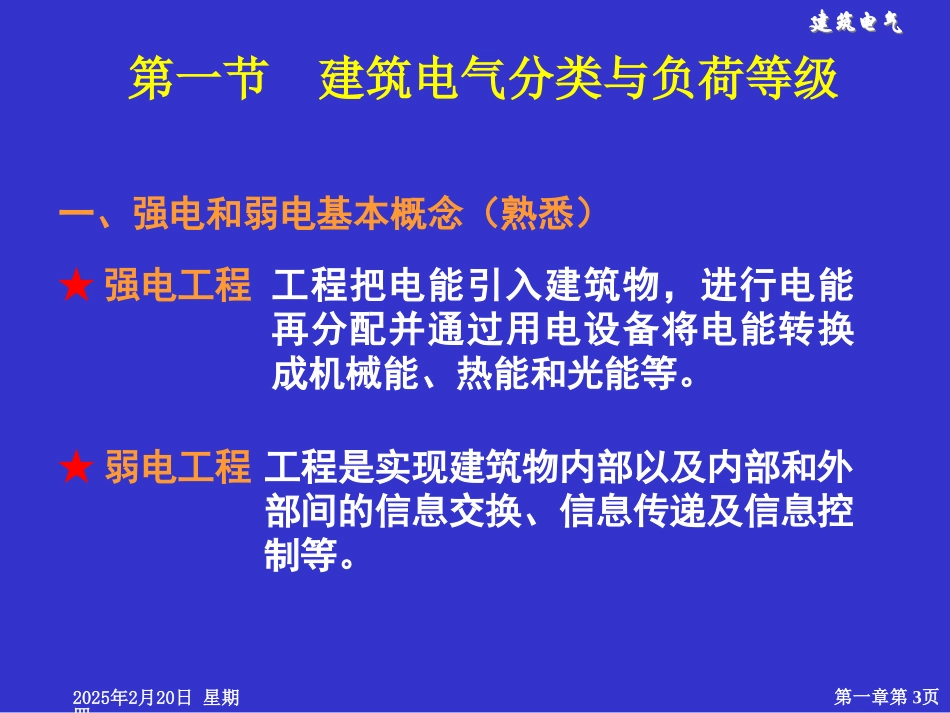

建筑电气基础知识与识图建筑电气基础知识与识图建筑电气基础知识与识图建筑电气基础知识与识图南通纺织职业技术学院南通纺织职业技术学院曹留峰曹留峰1358521865013585218650第一章第2页建筑电气建筑电气2025年2月20日星期四首先，介绍建筑电气基本概念、建筑电气范围及强电和弱电的基本概念；其次，介绍交流电的基本概念及常用的低压电器设备；再次，介绍建筑照明系统及建筑安全用电和建筑防雷；最后，在掌握以上知识的基础上，识读建筑电气安装工程施工图纸。内容提要：建筑电气基础与识图第一章第3页建筑电气建筑电气2025年2月20日星期四一、强电和弱电基本概念（熟悉）★强电工程工程把电能引入建筑物，进行电能再分配并通过用电设备将电能转换成机械能、热能和光能等。★弱电工程工程是实现建筑物内部以及内部和外部间的信息交换、信息传递及信息控制等。第一节建筑电气分类与负荷等级第一章第4页建筑电气建筑电气2025年2月20日星期四二、强电工程和弱电工程涉及范围（了解）★强电动力工程照明工程变配电工程防雷接地工程及其他用电力工程★弱电通信与计算机网络CATV电视与卫星电视闭路电视和监控系统安全防范系统电话通信系统火灾自动报警系统公共广播系统第一章第5页建筑电气建筑电气2025年2月20日星期四三、建筑用电负荷分级（了解）电力负荷分级是根据建筑的重要性和对其短时中断供电在政治上和经济上所造成的影响和损失来分等级的，对于工业和民用建筑的供电负荷可分为三级。一级负荷中断供电将造成人身伤亡、重大政治影响、重大经济损失或将造成分共场所秩序严重混乱的负荷属于一级负荷。第一章第6页建筑电气建筑电气2025年2月20日星期四二级负荷中断供电将造成较大的政治影响，较大经济损失的建筑用电属于二级负荷。三级负荷凡不属于一、二级负荷者称为三级负荷。第一章第7页建筑电气建筑电气2025年2月20日星期四第二节交流电基本概念（熟悉）建筑电气工程的主要功能之一是输送电能、分配电能和应用电能，而电能的应用形式主要是交流电。一、交流电随时间按照正弦规律变化的电动势、电压和电流统称为正弦交流电，简称交流电。以交流电的形式产生电能或供给电能的设备称为交流电源。由交流电源、用电设备和连接导线组成的电流流通路径称为交流电路。第一章第8页建筑电气建筑电气2025年2月20日星期四二、三相交流电源1.三相交流电的产生三相交流电由三相交流发电机产生。第一章第9页建筑电气建筑电气2025年2月20日星期四三相发电机的每一相绕组都可以看做是一个独立的单相电源分别向负载供电。这种供电方式需用六根输电线，既不经济也体现不出三相交流电的优点。因此，发电机三相定子绕组都是在内部采用星形(Y形)或三角形(△形)两种连接方式向外输电。2.三相电源的星形连接如下页所示，将发电机三个线圈的末端X、Y、Z连接在一起，这个连接点N称为中性点，自该点引出的导线叫中性线，中性线通常与大地相连，此时又称零线。第一章第10页建筑电气建筑电气2025年2月20日星期四从三相线圈的首端A、B、C分别引出三根导线统称为相线(俗称火线)。这种具有中线的三相供电方式称为三相四线制，而无中线只引出3根相线的供电方式称为三相三线制第一章第11页建筑电气建筑电气2025年2月20日星期四三相四线制供电的特点是可以提供给用电设备（负载）两种电压。一种称为相电压，即相(火)线与零线之间的电压，共有三个，分别用uA、uB、uC表示。另一种称为线电压，即相线与相线之间的电压，也有三个，分别用uAB，uBC，uCA表示。三相电源的星形(Y形)连接的比较多，优点是可以同时得到两种不同等级的电压向三相用电设备和单相用电设备供电。第一章第12页建筑电气建筑电气2025年2月20日星期四三、三相交流电路由于三相交流电在生产、输送和应用等方面有很多优点，因此建筑物中的供电、配电和用电均是组成三相交流电路来进行。三相交流电路中的电源有三个，每一个电源称为一相电源，一般称为A、B、C三相电源。三相电源向外供电是采用三相三线制、三相四线制或三相五线(增加一条接地保护线)的形式。所谓三相四线制就是三根相线(火线)一条中性线（零线）的供电体制。接触器的作用是通、断电动机...
