电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

微表处施工技术VIP免费

微表处施工技术_第1页
1/64

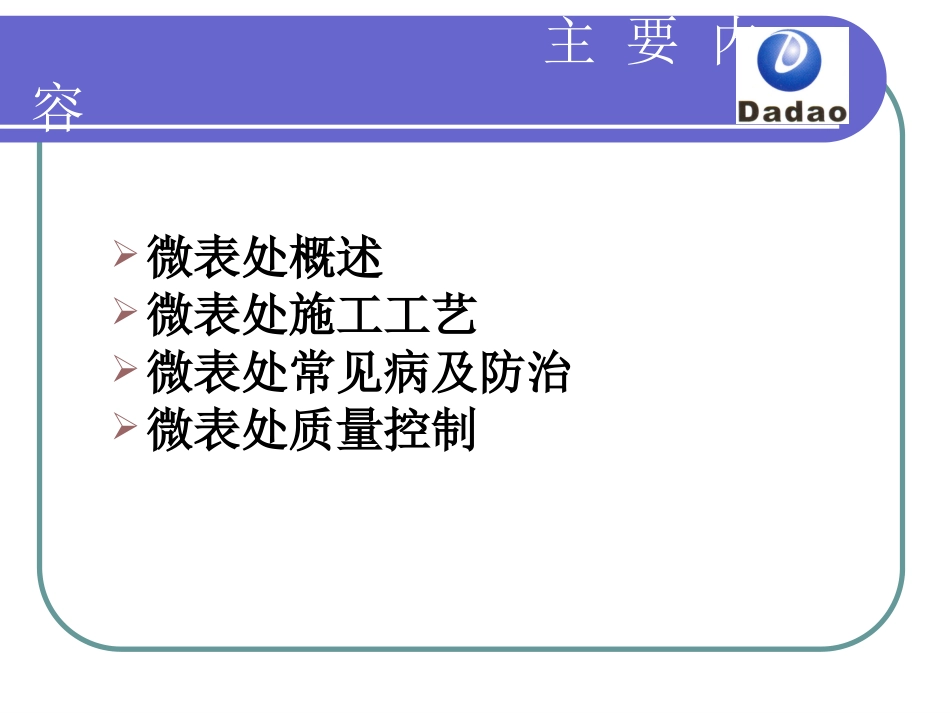

微表处施工技术_第2页
2/64
微表处施工技术_第3页
3/64
微表处施工技术微表处施工技术河南省大道路业有限公司2009年12月11日主要内容微表处概述微表处施工工艺微表处常见病及防治微表处质量控制一、微表处概述定义:采用专用机械设备将聚合物改性乳化沥青、粗细集料、填料、水和添加剂等按照设计配比拌和成稀浆混合料摊铺到原路面上,并很快开放交通的具有高抗滑和耐久性能的薄层。一、微表处概述用途:主要用于高速公路及一级公路的预防性养护以及填补轻度车辙,也适用于新建设公路的抗滑磨耗层。优点:开放交通快、抗滑性能卓越、可修复车辙、使用寿命长。二、微表处施工工艺(一)、微表处施工工艺流程1、施工准备2、清扫路面3、放样放线4、摊铺稀浆混合料5、修复局部施工缺陷6、碾压7、早期养护8、开放交通。1、原材料选择2、原材料试验3、配合比设计4、矿料掺配5、工程测量6、封层车标定施工准备封闭管制交通清扫、放样摊铺稀浆混合料碾压修复局部缺陷开放交通早期养护1、碾压时间2、碾压速度1、厚度控制2、配合比控制1、起点、终点、接缝2、过厚、过薄、不平处3、表面划痕1、清除原面杂物、泥土、油污等2、吹净浮尘微表处施工工艺流程图微表处施工工艺流程图二、微表处施工工艺(二)、施工技术准备1、原材料选择1)、改性乳化沥青:微表处用改性乳化沥青采用慢裂快凝型阳离子聚合物改性乳化沥青。2)、矿料:应洁净、干燥、无风化、无杂质,其技术指标附合要求。主要应注意以下指标;砂当量应大于65%,砂当量低影响混合料的可拌和时间及微表处的使用寿命;与沥青的粘附性等级不小于4级;磨光值不小于42。二、微表处施工工艺3)、水:不得含有有害的可溶性盐类、能引起化学反应的物质和其它污染物,一般采用可饮用水。4)、填料:可采用矿粉、水泥、消石灰等,应干燥、疏松,无结团,矿粉的主要作用是改善矿料级配,水泥、消石灰等具有化学活性的填料,主要作用是调整稀浆混合料的可拌和时间、成浆状态和成型速度等。二、微表处施工工艺5)、添加剂:主要作用是调节稀浆混合料可拌和时间、破乳速度、开放交通时间等施工性能,并在一定程度上改变混合料的路用性能。常用的添加剂包括无机盐类添加剂、有机类添加剂等。对于阳离子乳化沥青混合料,无机盐类添加剂一般会延长可拌和时间,延缓成型。添加剂种类和剂量的确定是混合料设计的一项重要内容,添加剂的掺加不应对混合料路用性能产生不利影响。二、微表处施工工艺2、原材料试验检测1)、改性乳化沥青检测指标:筛上剩余量、粘度、残留物含量、储存稳定性、蒸馏残留物性质等。2)、矿料检测指标:压碎值、磨耗值、磨光值、坚固性、针片状含量、砂当量、级配等。二、微表处施工工艺3、配合比设计配合比设计必须由设计经验的人员进行设计,其设计步骤如下:1)、对各种原材料进行试验,保证原材料质量满足要求。2)、计算各种集料的配合比例,使合成级配在要求的级配范围内。3)、进行湿轮磨轮耗试验,根据试验结果绘出沥青用量与磨耗量的关系曲线,确定最小沥青用量。二、微表处施工工艺4)、进行负荷轮碾压试验,根据试验结果绘出沥青用量与粘附砂量关系,确定沥青用量的最大值。5)、在油石比的可选范围内选择适宜的油石比,进行拌和试验和粘聚力试验,确定混合料的可拌和时间、初凝和终凝时间。6)在充分考虑原路面状况、气候及交通因素等的基础上综合确定混合料配比。二、微表处施工工艺4、矿料掺配严格按配合比掺配矿料,掺配要均匀。矿料掺配不宜采用装载机进行,应选用具有储料、秤量和掺配功能的配料设备完成。二、微表处施工工艺5、工程测量、调查1)、测量工程量、及施工部位。2)、测量原路面的车辙、裂缝、坑槽、拥包、凹陷、交通量等。◆原路面的要求原路面必须有足够的结构强度。原路面的车辙不应大于15mm。原路面宽度大于5mm的裂缝应进行灌缝处理。原路面局部破损(如坑槽、松散等)应彻底挖补。原路面的拥包等隆起型病害应事先进行铣刨处理。车辙调查表、原路面状况调查表、渗水系数试验记录二、微表处施工工艺6、稀浆封层机标定1)、标定时间:•新机器第一次使用时;•机器每年的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

微表处施工技术

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
