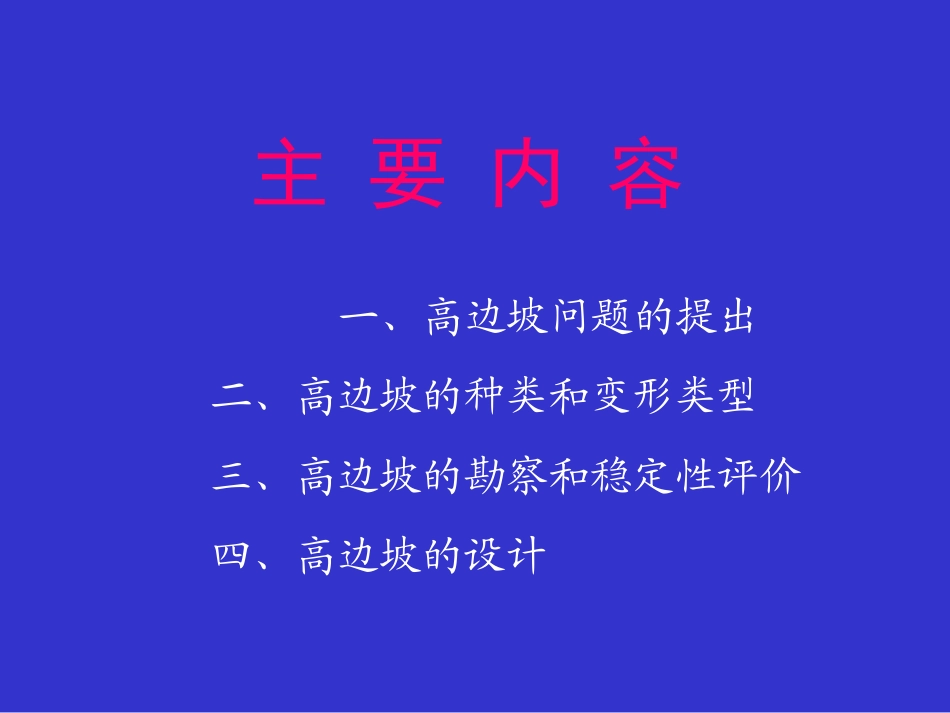

高边坡的勘察和设计王恭先中铁西北科学研究院2003年11月主要内容一、高边坡问题的提出二、高边坡的种类和变形类型三、高边坡的勘察和稳定性评价四、高边坡的设计一、高边坡问题的提出（一）高边坡的界定——何为高边坡（二）高边坡的变形、破坏及其造成的损失（三）高边坡的特征（一）高边坡的界定一般认为边坡高度大于20m的土质边坡，或高度大于30m的岩质边坡。（二）高边坡的变形、破坏及其造成的损失高边坡早已存在，也曾造成过变形和损失。近年来，高边坡数量越来越多，高度越来越高。变形量大，增加投资、延误工期、造成灾害。举例：云南澜沧江小湾电站边坡高达500m云南元江－磨黑高速公路K259高110m的砂泥岩高边坡深圳－汕头高速公路K101滑坡推倒桩板墙深圳－汕头高速公路K102滑坡，抗滑桩与明洞处理花费8000余万元同江－三亚高速公路闽北八尺门互通区设在2个古滑坡上，治理费5000余万元云南元江－磨黑高速公路三菁公隧道进口高边坡发生滑坡，高130m，推倒中隔墙山西长治－晋城高速公路K31砂泥岩顺层滑坡，体积达25万m3北京－珠海高速公路粤北段K108高边坡滑坡，三次变更设计，治理费用2000余万元重庆万州－梁平高速公路K42砂泥岩顺层滑坡西安秦岭某试验基地花岗岩高边坡滑坡花岗岩中长100多m、宽80cm的张裂缝(三)高边坡的特征1、高边坡是将地质体的一部分改造成人为工程设施，因此其稳定性取决于自然山坡的稳定状况(稳定、不稳定、极限平衡)、地质条件(地层岩性、地质构造、坡体结构、岩体结构、水文地质条件、风化程度等)和人为改造的程度(开挖深度、坡形、坡率等)。•2、由不同的地层、岩性、风化程度的岩土体构成的自然山坡，受地质构造影响程度不同，水文地质条件不同，在自然营力作用下形成了各种形态的斜坡，如直线坡、凸形坡、凹形坡、阶梯状坡，且具有不同的稳定状态，这是在漫长的地质历史时期形成的，是动态的、变化的。自然斜坡是人工边坡的基础。•3、人工边坡是对自然斜坡的改造，它也有直线坡、凸形坡、凹形坡，更多的是阶梯状边坡。人工边坡改变了自然山坡的应力状态和地下水的渗流条件，而且是在短短几个月内改造完成的。自然山坡的应力调整有一个过程，强度低的软弱岩层调整较快，常在施工期就发生变形；强度高的坚硬岩层调整较慢，或可自身稳定，或在1～3年后发生变形。只有当人工边坡顺应自然，对其改变不大时，才可保持稳定，否则就会发生失稳，甚至引起自然山坡的破坏。•4、自然山坡和人工边坡都处在各种自然营力的作用之下，如阳光照射、降雨冲刷和下渗、风化和地震等。但人工边坡所造成的自然状态的改变使这种作用更强烈，如开挖暴露风化加剧、破坏植被地表水容易下渗、坡体松弛、爆破震动等都使边坡更容易发生变形。•5、自然条件千差万别，所以高边坡设计也变得十分复杂，每个工点都需单独分析和计算，这也许就是目前高边坡设计尚无规范可循的原因。二、高边坡的种类和变形类型（一）高边坡的种类（二）高边坡的变形类型（三）高边坡变形的条件和原因分析分类指标边坡类型1、按工程类别分1、道路边坡：堑坡、堤坡、洞口边坡等2、水利边坡：坝肩边坡、渠道边坡等3、露天矿边坡：采场边坡、弃碴场边坡等4、城建边坡：堑坡与深基坑边坡等2、按使用年限分1、临时边坡2、短期边坡（30年以内）3、永久边坡（>30年）3、按边坡岩土构成分1、土质边坡2、类土质边坡（全风化呈砂土状）3、岩质边坡4、二元结构边坡4、按边坡岩体结构分1、类均质土结构边坡2、近水平层状结构边坡3、顺倾层状结构边坡4、反倾层状结构边坡5、斜交层状结构边坡6、碎裂状结构边坡7、块状结构边坡（一）高边坡的种类高边坡分类表（二）高边坡的变形类型1、按变形性质分（1）坡面冲刷；（2）表层溜坍；（3）危岩、落石、崩塌；（4）坍塌；（5）滑坡；（6）倾倒；（7）错落。2、按变形深度分（1）坡面变形（深1～2m）；（2）边坡变形（深<10m），变形在边坡范围内；（3）坡体变形（深≥10m），变形超越边坡范围。3、按变形范围分（1）整体变形——整个边坡变形；（2）局部变形——部分边坡变形。4、按变形新老分（1）古老滑坡复活；（2）新发生的变形。边坡变形示意图：坡面冲刷堆积...
