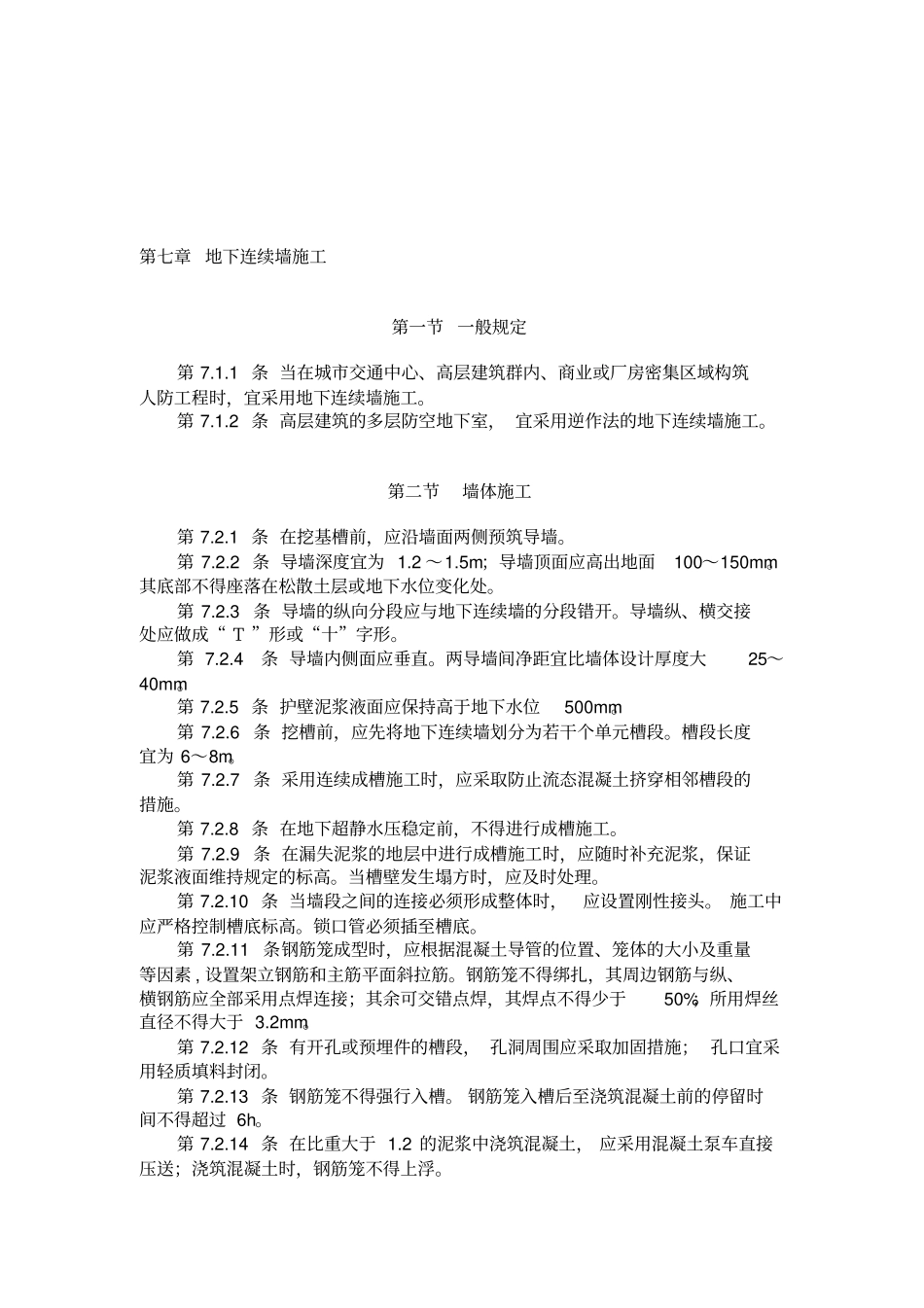

第七章地下连续墙施工第一节一般规定第7.1.1条当在城市交通中心、高层建筑群内、商业或厂房密集区域构筑人防工程时，宜采用地下连续墙施工。第7.1.2条高层建筑的多层防空地下室，宜采用逆作法的地下连续墙施工。第二节墙体施工第7.2.1条在挖基槽前，应沿墙面两侧预筑导墙。第7.2.2条导墙深度宜为1.2～1.5m；导墙顶面应高出地面100～150mm。其底部不得座落在松散土层或地下水位变化处。第7.2.3条导墙的纵向分段应与地下连续墙的分段错开。导墙纵、横交接处应做成“Τ”形或“十”字形。第7.2.4条导墙内侧面应垂直。两导墙间净距宜比墙体设计厚度大25～40mm。第7.2.5条护壁泥浆液面应保持高于地下水位500mm。第7.2.6条挖槽前，应先将地下连续墙划分为若干个单元槽段。槽段长度宜为6～8m。第7.2.7条采用连续成槽施工时，应采取防止流态混凝土挤穿相邻槽段的措施。第7.2.8条在地下超静水压稳定前，不得进行成槽施工。第7.2.9条在漏失泥浆的地层中进行成槽施工时，应随时补充泥浆，保证泥浆液面维持规定的标高。当槽壁发生塌方时，应及时处理。第7.2.10条当墙段之间的连接必须形成整体时，应设置刚性接头。施工中应严格控制槽底标高。锁口管必须插至槽底。第7.2.11条钢筋笼成型时，应根据混凝土导管的位置、笼体的大小及重量等因素,设置架立钢筋和主筋平面斜拉筋。钢筋笼不得绑扎，其周边钢筋与纵、横钢筋应全部采用点焊连接；其余可交错点焊，其焊点不得少于50%；所用焊丝直径不得大于3.2mm。第7.2.12条有开孔或预埋件的槽段，孔洞周围应采取加固措施；孔口宜采用轻质填料封闭。第7.2.13条钢筋笼不得强行入槽。钢筋笼入槽后至浇筑混凝土前的停留时间不得超过6h。第7.2.14条在比重大于1.2的泥浆中浇筑混凝土，应采用混凝土泵车直接压送；浇筑混凝土时，钢筋笼不得上浮。第7.2.15条墙体的垂直度偏差不应超过墙体深度的6‰；预埋件位置偏差不应超过50mm。第三节逆作法施工第7.3.1条中间支承柱的基础应能承受地下各层的结构自重、地面以上结构的1/2～2/3自重及施工荷载，其位置和数量应根据防空地下室结构特点和施工方案确定。第7.3.2条底板以上的柱体宜采用钢管柱或“工”字型钢柱；底板以下的柱体应与底板结合牢固。第7.3.3条浇筑混凝土时,钢管柱内径应比混凝土导管接头处直径大70～100mm；钢管柱底端埋入混凝土的深度不宜小于1m；钢管柱外混凝土高度宜高于底板300～500mm。第7.3.4条钢管柱底部宜焊接适量的分布钢筋或型钢。第7.3.5条防空地下室主体结构的梁、柱、板应及时浇筑，在未完成相应层面的支撑结构前不得向下挖土。第7.3.6条分层浇筑地下室主体结构混凝土时，应对其下卧土层进行临时加固；其与下层结构的连接钢筋应插入底部垫层，钢筋塔接长度应满足设计要求。浇筑下层结构混凝土时，上、下层混凝土面结合处应进行密实加固处理。第四节工程验收第7.4.1条地下连续墙施工应按下列内容进行中间检验：一、槽段开挖；二、钢筋笼制作及安装；三、清槽及换浆；四、混凝土浇筑；五、槽段接缝；六、墙面平整度和倾斜度。第7.4.2条竣工验收时，应提交下列文件：一、工程竣工图；二、中间检验记录；三、设计变更通知单；四、混凝土试块的试验报告；五、钢筋焊接接头的试验报告；六、工程质量事故的处理资料等。第7.4.3条地下连续墙裸露墙面的蜂窝、孔洞、露筋累计的面积不得超过单元槽段裸露面积的５％。第7.4.4条地下连续墙的允许偏差应符合表7.4.4的要求。地下连续墙的允许偏差表7.4.4第十一章孔口防护设施的制作及安装第一节防护门、防护密闭门、密闭门门扇和门框墙的制作第11.1.1条门扇模板的加工及安装，应符合下列要求：一、加工模板应尺寸准确、结构牢固、拼缝严密、表面平整光滑。门扇模板四周垂直度偏差不应超过长边的5‰。二、当采用门扇钢框作侧模时，钢框与模板底座应固定牢靠，贴合紧密。三、有钢框的拱形门扇宜采用厚度不小于1.5mm的钢板作底模。四、拱形门扇采用立式浇筑混凝土时，弧形模板面应在同一半径的圆柱面上；卧式浇筑时，门扇钢框两条边应在同一平面内。五、木模板应在混凝土浇筑前24h内浇水湿润。第11.1.2条门扇的受拉钢筋，在跨中两侧各1/4跨度范围内不宜焊接。...
