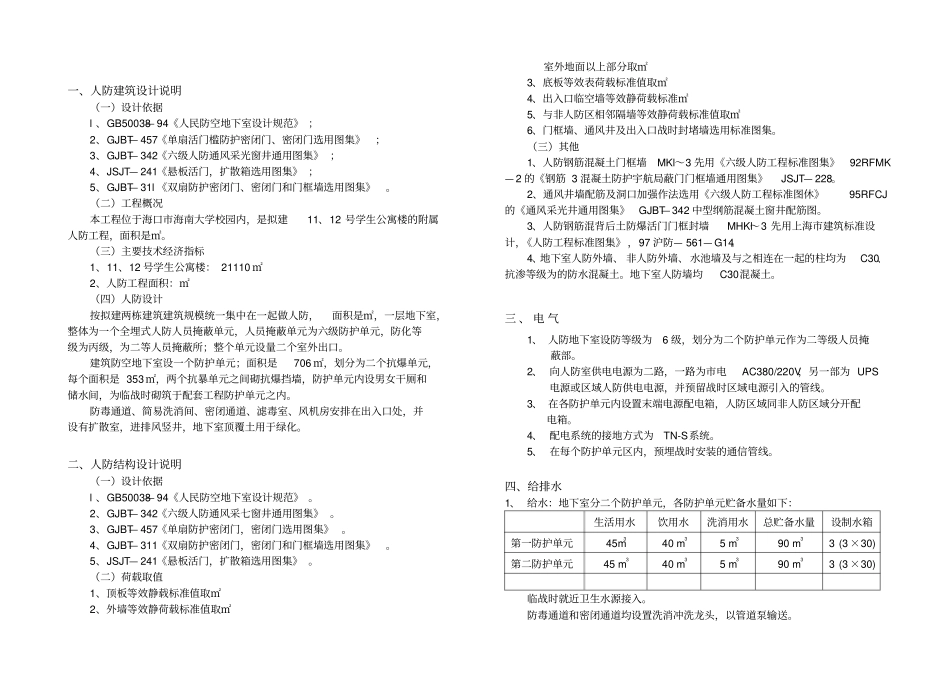

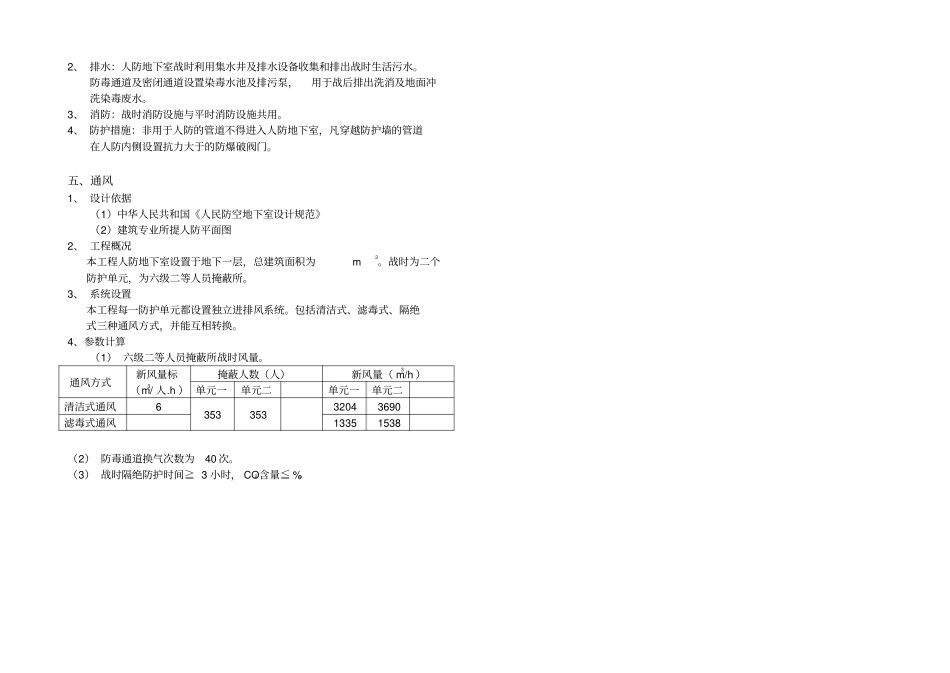

一、人防建筑设计说明（一）设计依据l、GB50038—94《人民防空地下室设计规范》；2、GJBT—457《单扇活门槛防护密闭门、密闭门选用图集》；3、GJBT—342《六级人防通风采光窗井通用图集》；4、JSJT—241《悬板活门，扩散箱选用图集》；5、GJBT—31l《双扇防护密闭门、密闭门和门框墙选用图集》。（二）工程概况本工程位于海口市海南大学校园内，是拟建11、12号学生公寓楼的附属人防工程，面积是㎡。（三）主要技术经济指标1、11、12号学生公寓楼：21110㎡2、人防工程面积：㎡（四）人防设计按拟建两栋建筑建筑规模统一集中在一起做人防，面积是㎡，一层地下室，整体为一个全埋式人防人员掩蔽单元，人员掩蔽单元为六级防护单元，防化等级为丙级，为二等人员掩蔽所；整个单元设量二个室外出口。建筑防空地下室设一个防护单元；面积是706㎡，划分为二个抗爆单元，每个面积是353㎡，两个抗暴单元之间砌抗爆挡墙，防护单元内设男女干厕和储水间，为临战时砌筑于配套工程防护单元之内。防毒通道、简易洗消间、密闭通道、滤毒室、风机房安排在出入口处，并设有扩散室，进排风竖井，地下室顶覆土用于绿化。二、人防结构设计说明（一）设计依据l、GB50038—94《人民防空地下室设计规范》。2、GJBT—342《六级人防通风采七窗井通用图集》。3、GJBT—457《单扇防护密闭门，密闭门选用图集》。4、GJBT—311《双扇防护密闭门，密闭门和门框墙选用图集》。5、JSJT—241《悬板活门，扩散箱选用图集》。（二）荷载取值1、顶板等效静载标准值取㎡2、外墙等效静荷载标准值取㎡室外地面以上部分取㎡3、底板等效表荷载标准值取㎡4、出入口临空墙等效静荷载标准㎡5、与非人防区相邻隔墙等效静荷载标准值取㎡6、门框墙、通风井及出入口战时封堵墙选用标准图集。（三）其他1、人防钢筋混凝土门框墙MKl～3先用《六级人防工程标准图集》92RFMK—2的《钢筋3混凝土防护宇航局蔽门门框墙通用图集》JSJT—228。2、通风井墙配筋及洞口加强作法选用《六级人防工程标准图休》95RFCJ的《通风采光井通用图集》GJBT—342中型纲筋混凝土窗井配筋图。3、人防钢筋混背后土防爆活门门框封墙MHKl～3先用上海市建筑标准设计，《人防工程标准图集》，97沪防—561—G14。4、地下室人防外墙、非人防外墙、水池墙及与之相连在一起的柱均为C30、抗渗等级为的防水混凝土。地下室人防墙均C30混凝土。三、电气1、人防地下室设防等级为6级，划分为二个防护单元作为二等级人员掩蔽部。2、向人防室供电电源为二路，一路为市电AC380/220V，另一部为UPS电源或区域人防供电电源，并预留战时区域电源引入的管线。3、在各防护单元内设置末端电源配电箱，人防区域同非人防区域分开配电箱。4、配电系统的接地方式为TN-S系统。5、在每个防护单元区内，预埋战时安装的通信管线。四、给排水1、给水：地下室分二个防护单元，各防护单元贮备水量如下：生活用水饮用水洗消用水总贮备水量设制水箱第一防护单元45m340m35m390m33(3×30)第二防护单元45m340m35m390m33(3×30)临战时就近卫生水源接入。防毒通道和密闭通道均设置洗消冲洗龙头，以管道泵输送。2、排水：人防地下室战时利用集水井及排水设备收集和排出战时生活污水。防毒通道及密闭通道设置染毒水池及排污泵，用于战后排出洗消及地面冲洗染毒废水。3、消防：战时消防设施与平时消防设施共用。4、防护措施：非用于人防的管道不得进入人防地下室，凡穿越防护墙的管道在人防内侧设置抗力大于的防爆破阀门。五、通风1、设计依据（1）中华人民共和国《人民防空地下室设计规范》（2）建筑专业所提人防平面图2、工程概况本工程人防地下室设置于地下一层，总建筑面积为m3。战时为二个防护单元，为六级二等人员掩蔽所。3、系统设置本工程每一防护单元都设置独立进排风系统。包括清洁式、滤毒式、隔绝式三种通风方式，并能互相转换。4、参数计算（1）六级二等人员掩蔽所战时风量。通风方式新风量标（m3/人.h）掩蔽人数（人）新风量（m3/h）单元一单元二单元一单元二清洁式通风635335332043690滤毒式通风13351538（2）防毒通道换气次数为40次。（3）战时隔绝防护时间≧3小时，CO2含量≦%。
