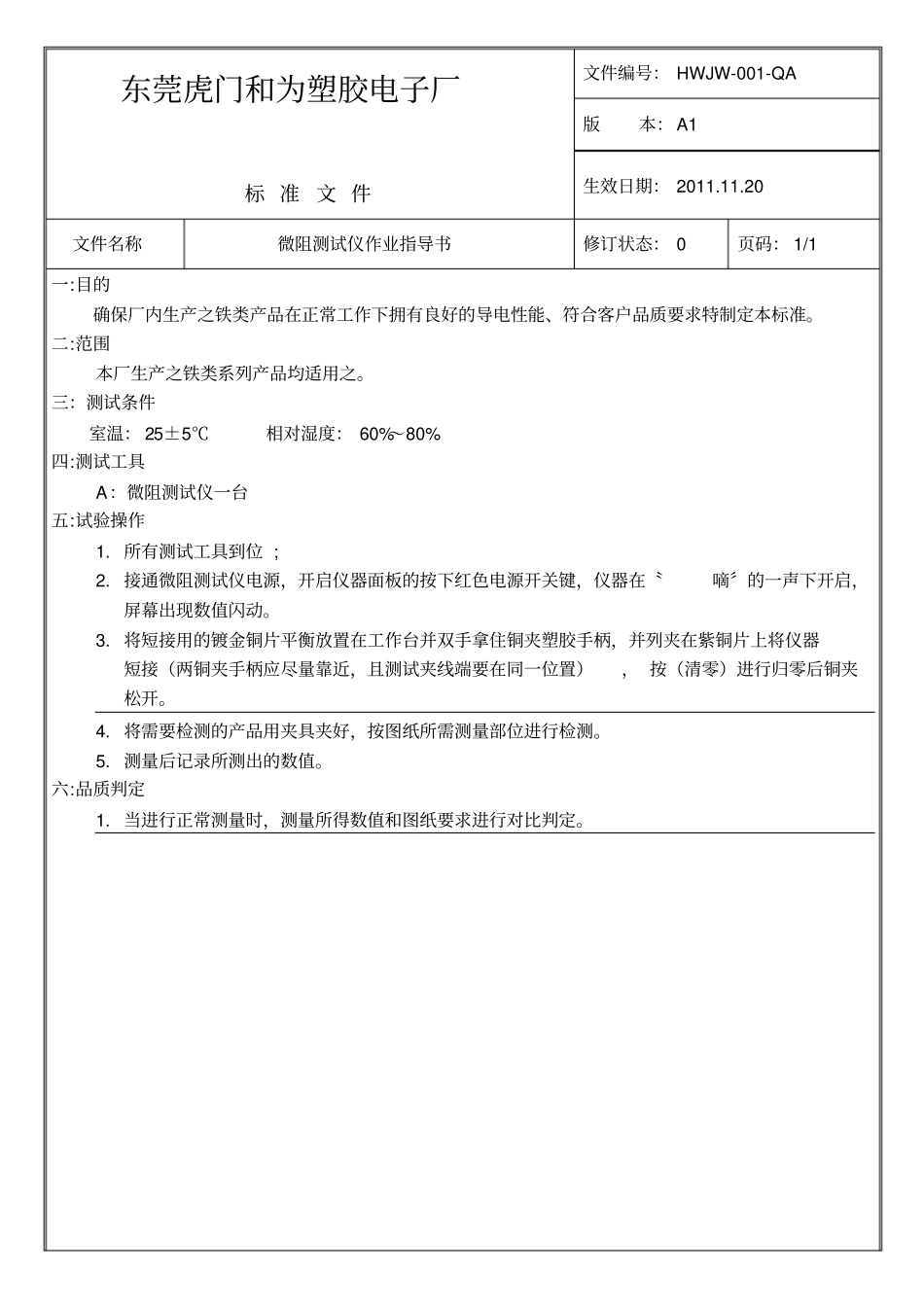

东莞虎门和为塑胶电子厂标准文件文件编号：HWJW-001-QA版本：A1生效日期：2011.11.20文件名称微阻测试仪作业指导书修订状态：0页码：1/1一:目的确保厂内生产之铁类产品在正常工作下拥有良好的导电性能、符合客户品质要求特制定本标准。二:范围本厂生产之铁类系列产品均适用之。三：测试条件室温：25±5℃相对湿度：60%～80%四:测试工具A：微阻测试仪一台五:试验操作1.所有测试工具到位;2.接通微阻测试仪电源，开启仪器面板的按下红色电源开关键，仪器在〝嘀〞的一声下开启，屏幕出现数值闪动。3.将短接用的镀金铜片平衡放置在工作台并双手拿住铜夹塑胶手柄，并列夹在紫铜片上将仪器短接（两铜夹手柄应尽量靠近，且测试夹线端要在同一位置），按（清零）进行归零后铜夹松开。4.将需要检测的产品用夹具夹好，按图纸所需测量部位进行检测。5.测量后记录所测出的数值。六:品质判定1.当进行正常测量时，测量所得数值和图纸要求进行对比判定。制订龚看鹏核准东莞虎门和为塑胶电子厂标准文件文件编号：HWJW-002-QA版本：A1生效日期：2011.10.20文件名称投影仪作业指导书修订状态：0页码：1/1一、精度及环境：1．最高精度数：0.001mm2．实验环境：在正常条件下，保持室内温度为25℃±10℃，相对湿度为65%二、操作步骤：1．掀开防尘袋，擦拭机器上之灰尘，检查机器是否在检验合格期内。2．接通220V电源，首先打开正面右下方之总电源开关，再依次从右到左打开其底座，机身之各电源开关，（并用此处旋钮调节其灯光亮度，当灯光亮度OK时，可不打开其机身灯源开关）。3．把待测试的产品放入测试之镜片上后，再打开正面上方之左右移动显示开关，准备开始测试。4．在测试的过程中，首先让产品与屏幕上横、竖轴对齐（即重合），若产品在屏幕上显示未处于中间位置，则利用左右及上下轴移动，使之处于正中为止。5．当照明光线暗淡无光线时，可打开其机身灯光电源，并调整其机身右侧后方之控制升降移动棒于适当位置即可。6．对齐后，开始把正面左右移动和右侧面上下移动显示器数字归“零”，即可开始摇动正面左右移动棒和右侧面上下移动棒，直至与产品的另一端重合为止。7．读取数据并予以记录。三、品质判定范围：检测产品是否符合尺寸要求。四、注意事项：1．在不使用此机器时，需关闭所有电源，并盖上防尘袋。2．测试时，切勿用力将产品在镜片上移动，以免刮伤镜片。3．使用后应保持周边的卫生及带走测试之产品。制订龚看鹏核准东莞虎门和为塑胶电子厂标准文件文件编号：HWJW-003-QA版本：A1生效日期：2010.10.20文件名称高温锡炉作业指导书修订状态：0页码：1/1一:目的确保本厂生产的SMD系列产品具备良好的焊锡性能、符合客户品质要求特制定本标准。二:范围本厂外购之的电镀端子、电镀品均适用之。三：测试条件室温：25±5℃相对湿度：60%～80%四:测试工具A:可控温锡炉一台B:环保锡条若干C:无铅助焊剂（X2）D:尖嘴钳一把E:数显探温计一支五:试验操作１.所有测试工具到位；２.将锡炉（内含固态锡）接通电源，开启锡炉控制开关，并设定温度为245℃±５℃；３.锡炉进入升温状态，数显位置达到设定范围后，用探温计检测实际温度是否和数显温度一致，Ok后方可进入下一步操作；４.沾锡方法：①.外购的已电镀端子：用钳子夹住端子非测试端，用剪断后的电镀截面或PIN脚截面沾少量助焊剂（端子沾助焊剂深度应控制在1~2mm以内），水平浸入锡面中1~2秒后立即取出观察结果；（单件端子浸入锡面深度一般为1~2mm）②.已电镀品：用钳子夹住塑胶本体一侧，用PIN脚截面沾取少量助焊剂，（端子浸入助焊剂深度应控制在1~2mm以内）水平浸入锡面中1~2秒后立即取出观察结果；（PIN脚浸入锡面不能超过海鸥脚，如果胶体边缘PIN脚一次测试不完的，可依照上述条件进行连续焊锡作业。注：相同条件下连续焊锡5次以上，应针对锡面刮一次氧化层方可继续进行测试）`③.遵循以上操作完成焊锡作业后，将焊锡好的端子和产品按要求摆好，进行品质判定。六：品质判定1.用显微镜或者二次元检测:①.PIN截面吃锡面积需达到95%以上；②.PIN吃锡面不可以残留针孔、漏铜、发黄、变形等不良③.PIN吃锡后之锡尖不能超出PIN的标准总宽；④.产品在...
