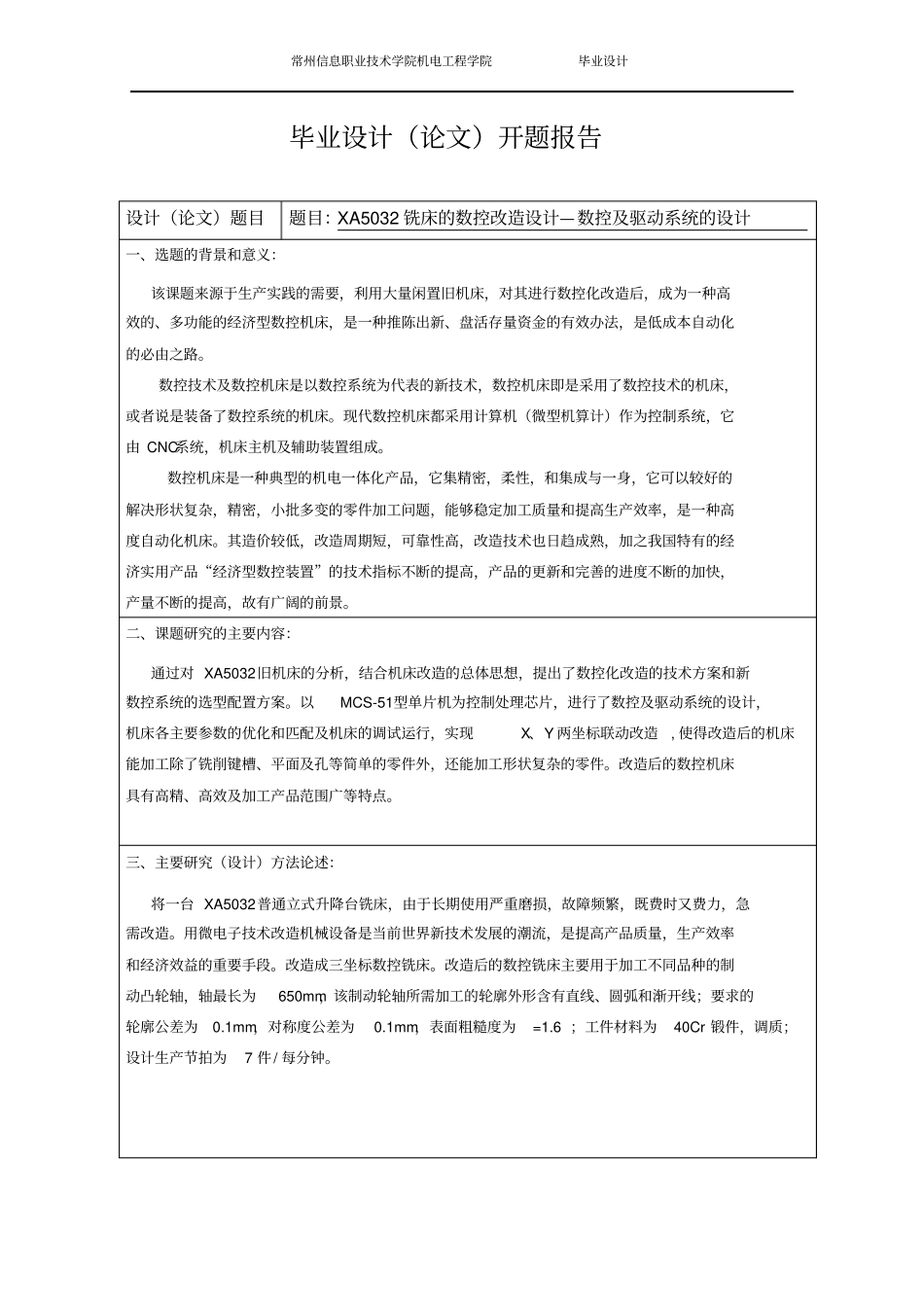

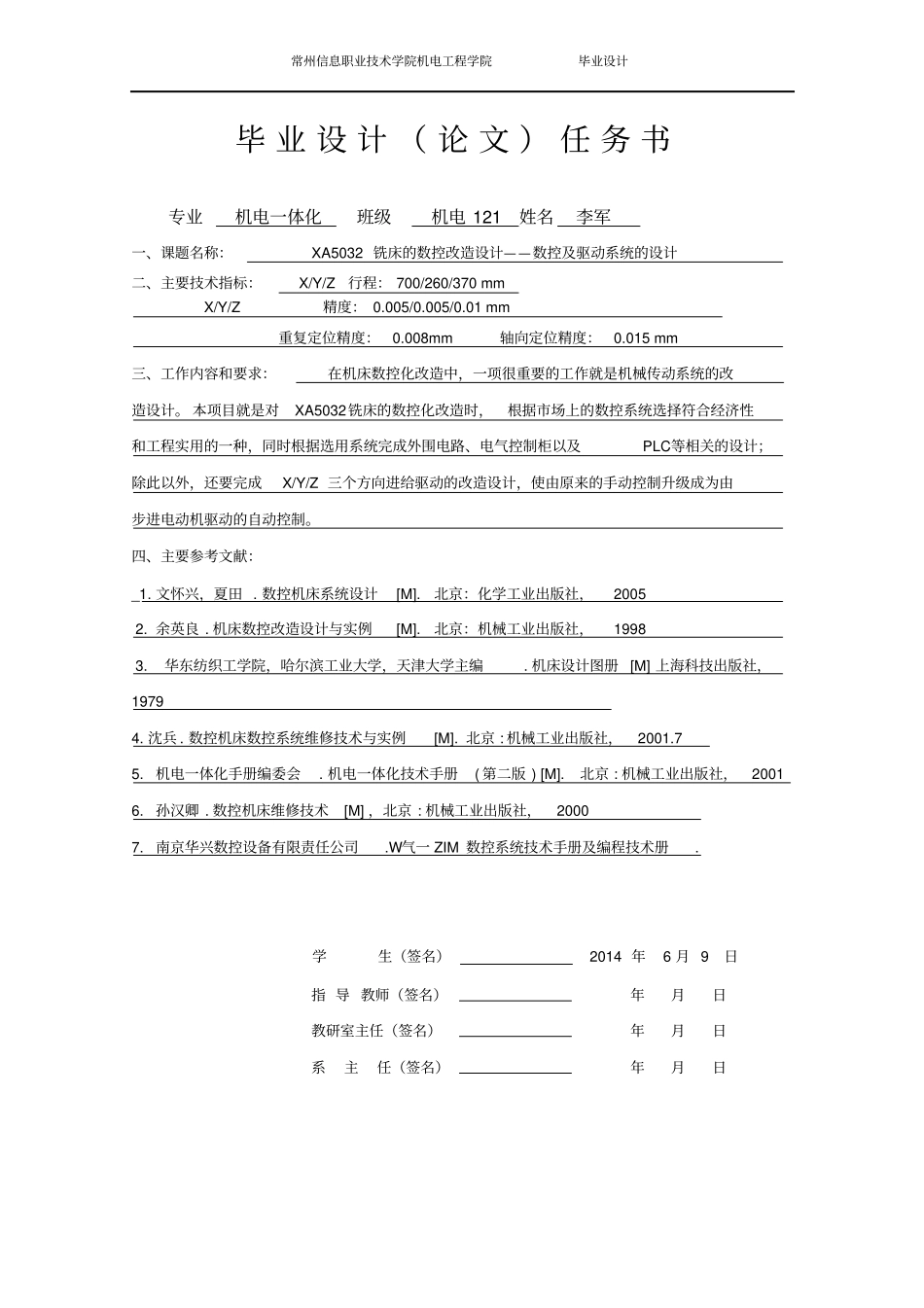

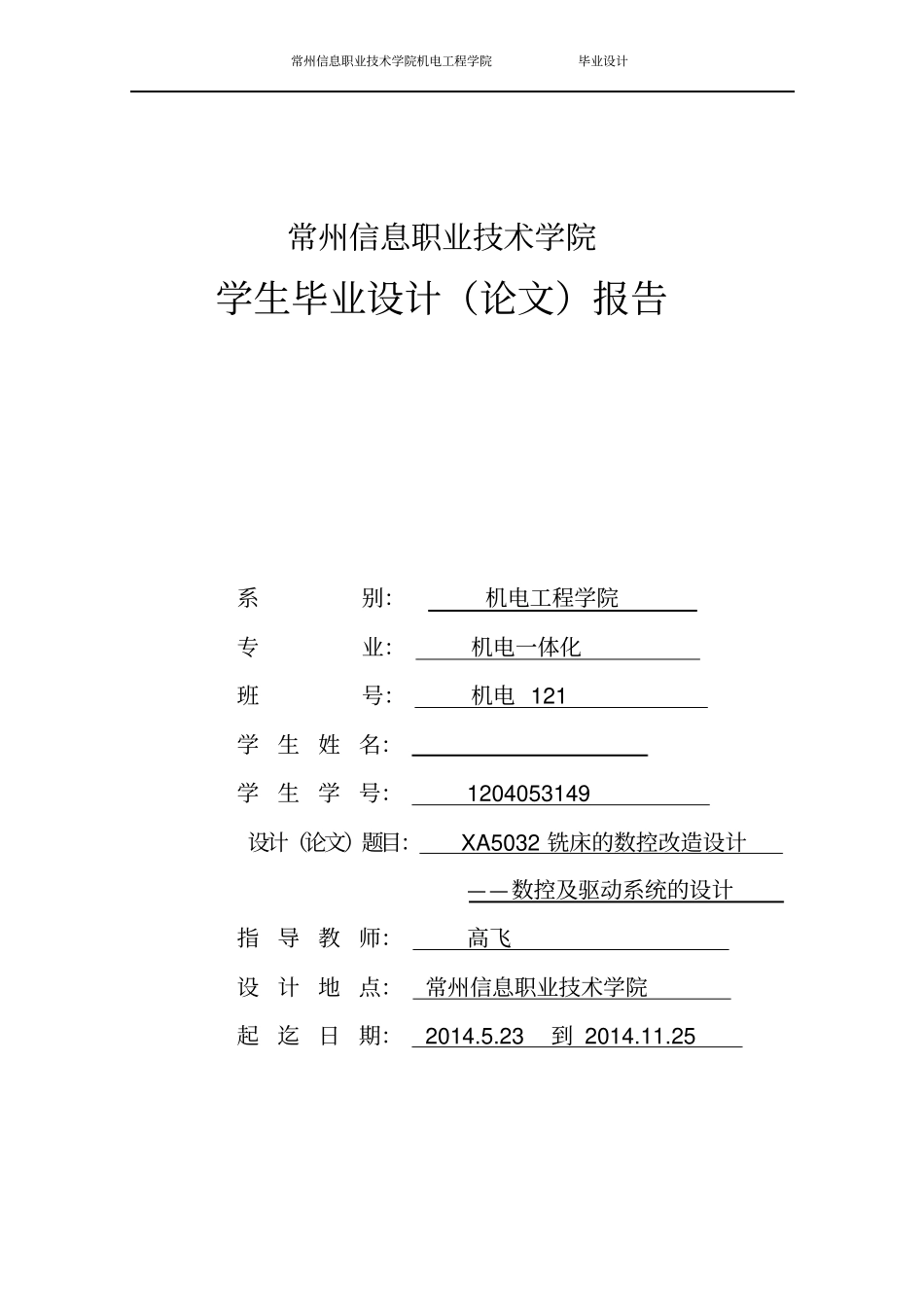

常州信息职业技术学院机电工程学院毕业设计常州信息职业技术学院学生毕业设计（论文）报告系别：机电工程学院专业：机电一体化班号：机电121学生姓名：学生学号：1204053149设计（论文）题目：XA5032铣床的数控改造设计——数控及驱动系统的设计指导教师：高飞设计地点：常州信息职业技术学院起迄日期：2014.5.23到2014.11.25常州信息职业技术学院机电工程学院毕业设计毕业设计（论文）任务书专业机电一体化班级机电121姓名李军一、课题名称：XA5032铣床的数控改造设计——数控及驱动系统的设计二、主要技术指标：X/Y/Z行程：700/260/370mmX/Y/Z精度：0.005/0.005/0.01mm重复定位精度：0.008mm轴向定位精度：0.015mm三、工作内容和要求：在机床数控化改造中，一项很重要的工作就是机械传动系统的改造设计。本项目就是对XA5032铣床的数控化改造时，根据市场上的数控系统选择符合经济性和工程实用的一种，同时根据选用系统完成外围电路、电气控制柜以及PLC等相关的设计；除此以外，还要完成X/Y/Z三个方向进给驱动的改造设计，使由原来的手动控制升级成为由步进电动机驱动的自动控制。四、主要参考文献：_1.文怀兴，夏田.数控机床系统设计[M].北京：化学工业出版社，20052.余英良.机床数控改造设计与实例[M].北京：机械工业出版社，19983.华东纺织工学院，哈尔滨工业大学，天津大学主编.机床设计图册[M]上海科技出版社，19794.沈兵.数控机床数控系统维修技术与实例[M].北京:机械工业出版社，2001.75.机电一体化手册编委会.机电一体化技术手册(第二版)[M].北京:机械工业出版社，20016.孙汉卿.数控机床维修技术[M]，北京:机械工业出版社，20007.南京华兴数控设备有限责任公司.W气一ZIM数控系统技术手册及编程技术册.学生（签名）2014年6月9日指导教师（签名）年月日教研室主任（签名）年月日系主任（签名）年月日常州信息职业技术学院机电工程学院毕业设计毕业设计（论文）开题报告设计（论文）题目题目：XA5032铣床的数控改造设计—数控及驱动系统的设计一、选题的背景和意义：该课题来源于生产实践的需要，利用大量闲置旧机床，对其进行数控化改造后，成为一种高效的、多功能的经济型数控机床，是一种推陈出新、盘活存量资金的有效办法，是低成本自动化的必由之路。数控技术及数控机床是以数控系统为代表的新技术，数控机床即是采用了数控技术的机床，或者说是装备了数控系统的机床。现代数控机床都采用计算机（微型机算计）作为控制系统，它由CNC系统，机床主机及辅助装置组成。数控机床是一种典型的机电一体化产品，它集精密，柔性，和集成与一身，它可以较好的解决形状复杂，精密，小批多变的零件加工问题，能够稳定加工质量和提高生产效率，是一种高度自动化机床。其造价较低，改造周期短，可靠性高，改造技术也日趋成熟，加之我国特有的经济实用产品“经济型数控装置”的技术指标不断的提高，产品的更新和完善的进度不断的加快，产量不断的提高，故有广阔的前景。二、课题研究的主要内容：通过对XA5032旧机床的分析，结合机床改造的总体思想，提出了数控化改造的技术方案和新数控系统的选型配置方案。以MCS-51型单片机为控制处理芯片，进行了数控及驱动系统的设计，机床各主要参数的优化和匹配及机床的调试运行，实现X、Y两坐标联动改造,使得改造后的机床能加工除了铣削键槽、平面及孔等简单的零件外，还能加工形状复杂的零件。改造后的数控机床具有高精、高效及加工产品范围广等特点。三、主要研究（设计）方法论述：将一台XA5032普通立式升降台铣床，由于长期使用严重磨损，故障频繁，既费时又费力，急需改造。用微电子技术改造机械设备是当前世界新技术发展的潮流，是提高产品质量，生产效率和经济效益的重要手段。改造成三坐标数控铣床。改造后的数控铣床主要用于加工不同品种的制动凸轮轴，轴最长为650mm，该制动轮轴所需加工的轮廓外形含有直线、圆弧和渐开线；要求的轮廓公差为0.1mm，对称度公差为0.1mm，表面粗糙度为=1.6；工件材料为40Cr锻件，调质；设计生产节拍为7件/每分钟。常州信息职业技术学院机电工程学院毕业设计四、设计（论文）进度安排：时间（迄止日期）工...
