同步导学第2章电流第05节焦耳定律VIP免费

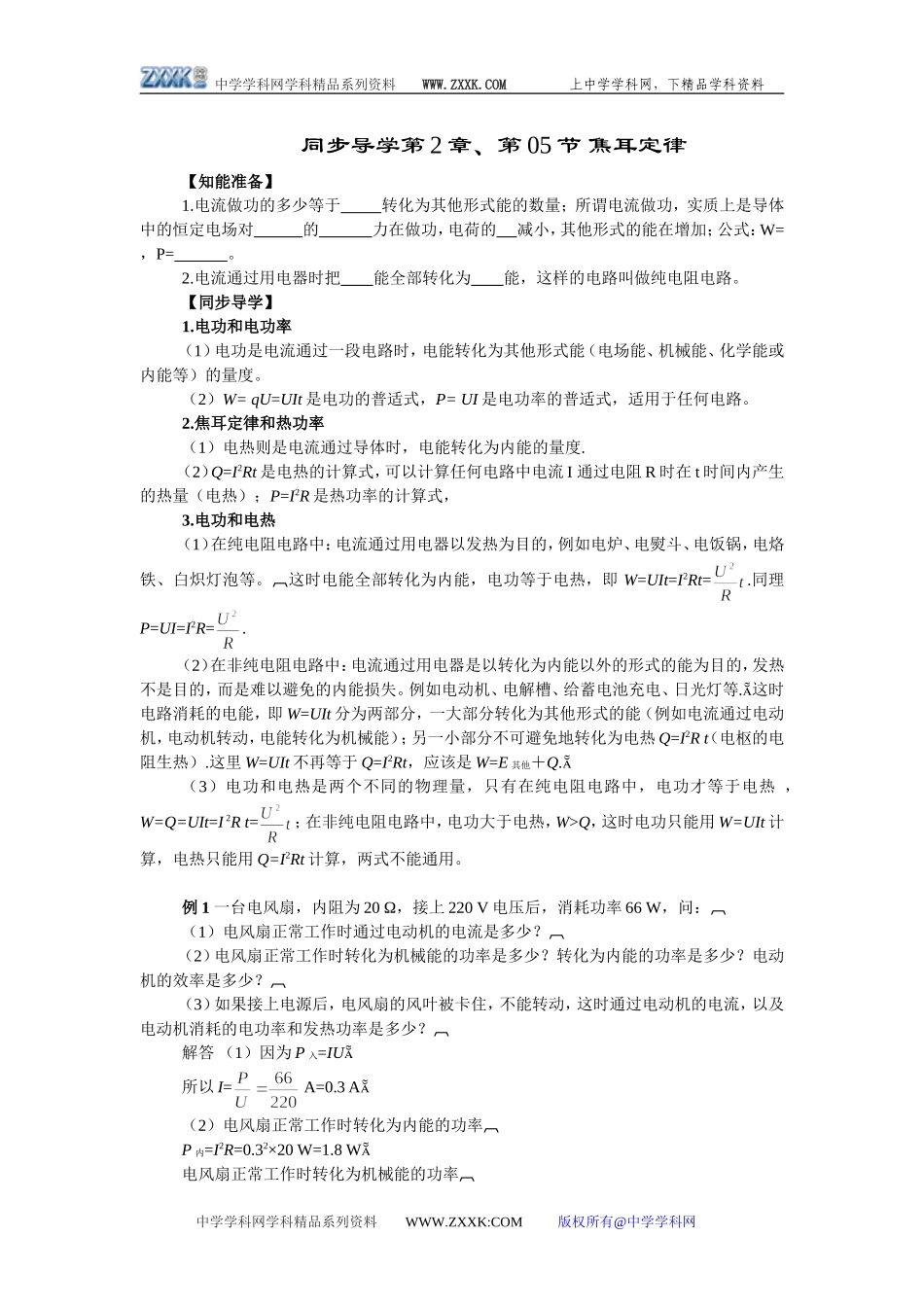

中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料同步导学第2章、第05节焦耳定律【知能准备】1.电流做功的多少等于转化为其他形式能的数量；所谓电流做功，实质上是导体中的恒定电场对的力在做功，电荷的减小，其他形式的能在增加；公式：W=，P=。2.电流通过用电器时把能全部转化为能，这样的电路叫做纯电阻电路。【同步导学】1.电功和电功率（1）电功是电流通过一段电路时，电能转化为其他形式能（电场能、机械能、化学能或内能等）的量度。（2）W=qU=UIt是电功的普适式，P=UI是电功率的普适式，适用于任何电路。2.焦耳定律和热功率（1）电热则是电流通过导体时，电能转化为内能的量度.（2）Q=I2Rt是电热的计算式，可以计算任何电路中电流I通过电阻R时在t时间内产生的热量（电热）；P=I2R是热功率的计算式，3.电功和电热（1）在纯电阻电路中：电流通过用电器以发热为目的，例如电炉、电熨斗、电饭锅，电烙铁、白炽灯泡等。这时电能全部转化为内能，电功等于电热，即W=UIt=I2Rt=.同理P=UI=I2R=.（2）在非纯电阻电路中：电流通过用电器是以转化为内能以外的形式的能为目的，发热不是目的，而是难以避免的内能损失。例如电动机、电解槽、给蓄电池充电、日光灯等.这时电路消耗的电能，即W=UIt分为两部分，一大部分转化为其他形式的能（例如电流通过电动机，电动机转动，电能转化为机械能）；另一小部分不可避免地转化为电热Q=I2Rt（电枢的电阻生热）.这里W=UIt不再等于Q=I2Rt，应该是W=E其他＋Q.（3）电功和电热是两个不同的物理量，只有在纯电阻电路中，电功才等于电热，W=Q=UIt=I2Rt=；在非纯电阻电路中，电功大于电热，W>Q，这时电功只能用W=UIt计算，电热只能用Q=I2Rt计算，两式不能通用。例1一台电风扇，内阻为20Ω，接上220V电压后，消耗功率66W，问：（1）电风扇正常工作时通过电动机的电流是多少？（2）电风扇正常工作时转化为机械能的功率是多少？转化为内能的功率是多少？电动机的效率是多少？（3）如果接上电源后，电风扇的风叶被卡住，不能转动，这时通过电动机的电流，以及电动机消耗的电功率和发热功率是多少？解答（1）因为P入=IU所以I=A=0.3A（2）电风扇正常工作时转化为内能的功率P内=I2R=0.32×20W=1.8W电风扇正常工作时转化为机械能的功率中学学科网学科精品系列资料WWW.ZXXK:COM版权所有@中学学科网中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料P机=P入-P内=66W-1.8W=64.2W电风扇正常工作时的效率η=×100%=97.3%(3)电风扇风叶被卡住后电动机不转时可视为纯电阻，通过电风扇的电流I=A=11A电动机消耗的电功率P=IU=11×220W=2420W电动机发热功率P内=I2R=112×20W=2420W4.串联和并联电路的功率分配（1）串联电路：①串联电路的总功率电压等于各部分电路的功率之和②串联电路中各个电阻两端的电功率跟它们的阻值成正比2.并联电路：①并联电路的总功率电压等于各部分电路的功率之和②并联电路中通过各个电阻的电功率跟它的阻值成反比例2如图，已知R1=6Ω，R2=3Ω，R3=4Ω，则接入电路后这三只电阻的实际功率之比为_________。解：本题解法很多，注意灵活、巧妙。经过观察发现三只电阻的电流关系最简单：电流之比是I1∶I2∶I3=123∶∶；还可以发现左面两只电阻并联后总阻值为2Ω，因此电压之比是U1∶U2∶U3=112∶∶；在此基础上利用P=UI，得P1∶P2∶P3=126∶∶中学学科网学科精品系列资料WWW.ZXXK:COM版权所有@中学学科网中学学科网学科精品系列资料WWW.ZXXK.COM上中学学科网，下精品学科资料（例2）例3已知如图，两只灯泡L1、L2分别标有“110V，60W”和“110V，100W”，另外有一只滑动变阻器R，将它们连接后接入220V的电路中，要求两灯泡都正常发光，并使整个电路消耗的总功率最小，应使用下面哪个电路（）（例3）解：A、C两图中灯泡不能正常发光。B、D中两灯泡都能正常发光，电流、电压都相同，因此消耗的电功率一定相等。可以直接看出：B图总功率为200W，D图总功率为320W，所以选B。【同步检测】1.用电器两端电压220V，这意味着()A.1A电流通过用电器时，消耗的电能为220JB.1C...
