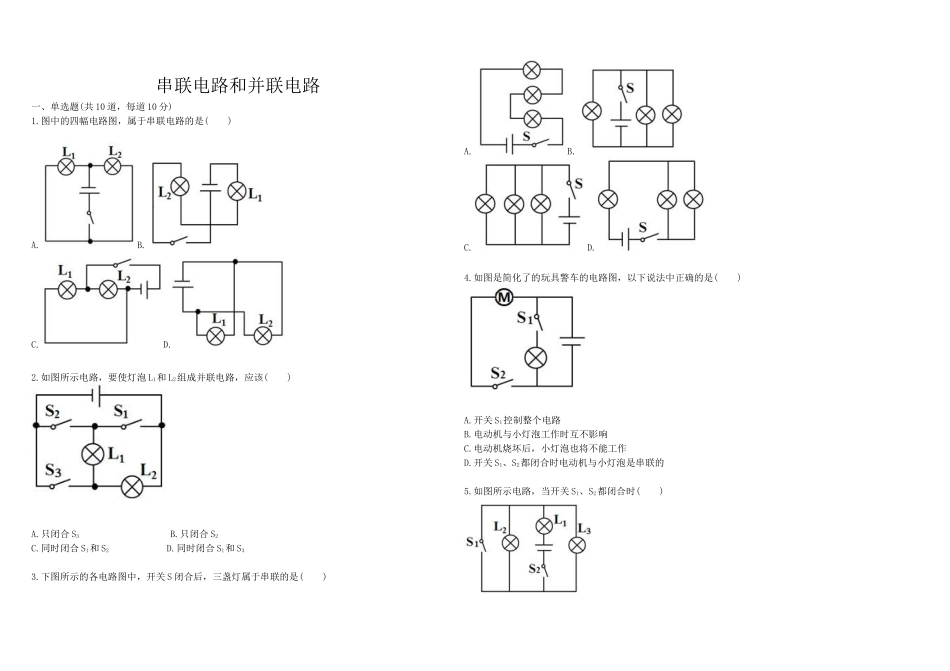

串联电路和并联电路_第1页
1/2

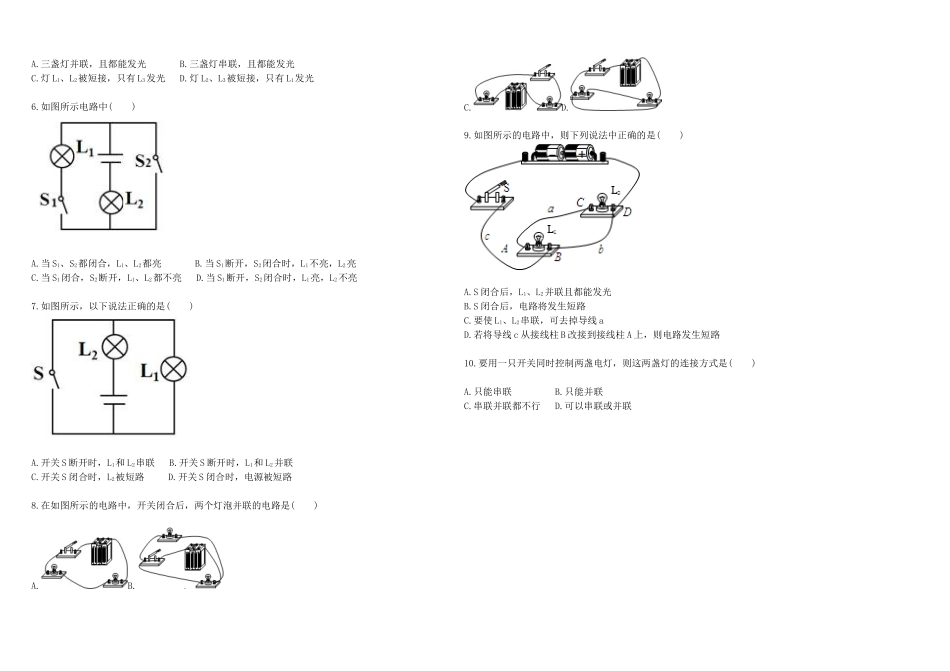

串联电路和并联电路_第2页
2/2
串联电路和并联电路一、单选题(共10道,每道10分)1.图中的四幅电路图,属于串联电路的是()A.B.C.D.2.如图所示电路,要使灯泡L1和L2组成并联电路,应该()A.只闭合S3B.只闭合S2C.同时闭合S1和S2D.同时闭合S1和S33.下图所示的各电路图中,开关S闭合后,三盏灯属于串联的是()A.B.C.D.4.如图是简化了的玩具警车的电路图,以下说法中正确的是()A.开关S1控制整个电路B.电动机与小灯泡工作时互不影响C.电动机烧坏后,小灯泡也将不能工作D.开关S1、S2都闭合时电动机与小灯泡是串联的5.如图所示电路,当开关S1、S2都闭合时()A.三盏灯并联,且都能发光B.三盏灯串联,且都能发光C.灯L1、L2被短接,只有L3发光D.灯L2、L3被短接,只有L1发光6.如图所示电路中()A.当S1、S2都闭合,L1、L2都亮B.当S1断开,S2闭合时,L1不亮,L2亮C.当S1闭合,S2断开,L1、L2都不亮D.当S1断开,S2闭合时,L1亮,L2不亮7.如图所示,以下说法正确的是()A.开关S断开时,L1和L2串联B.开关S断开时,L1和L2并联C.开关S闭合时,L2被短路D.开关S闭合时,电源被短路8.在如图所示的电路中,开关闭合后,两个灯泡并联的电路是()A.B.C.D.9.如图所示的电路中,则下列说法中正确的是()A.S闭合后,L1、L2并联且都能发光B.S闭合后,电路将发生短路C.要使L1、L2串联,可去掉导线aD.若将导线c从接线柱B改接到接线柱A上,则电路发生短路10.要用一只开关同时控制两盏电灯,则这两盏灯的连接方式是()A.只能串联B.只能并联C.串联并联都不行D.可以串联或并联
