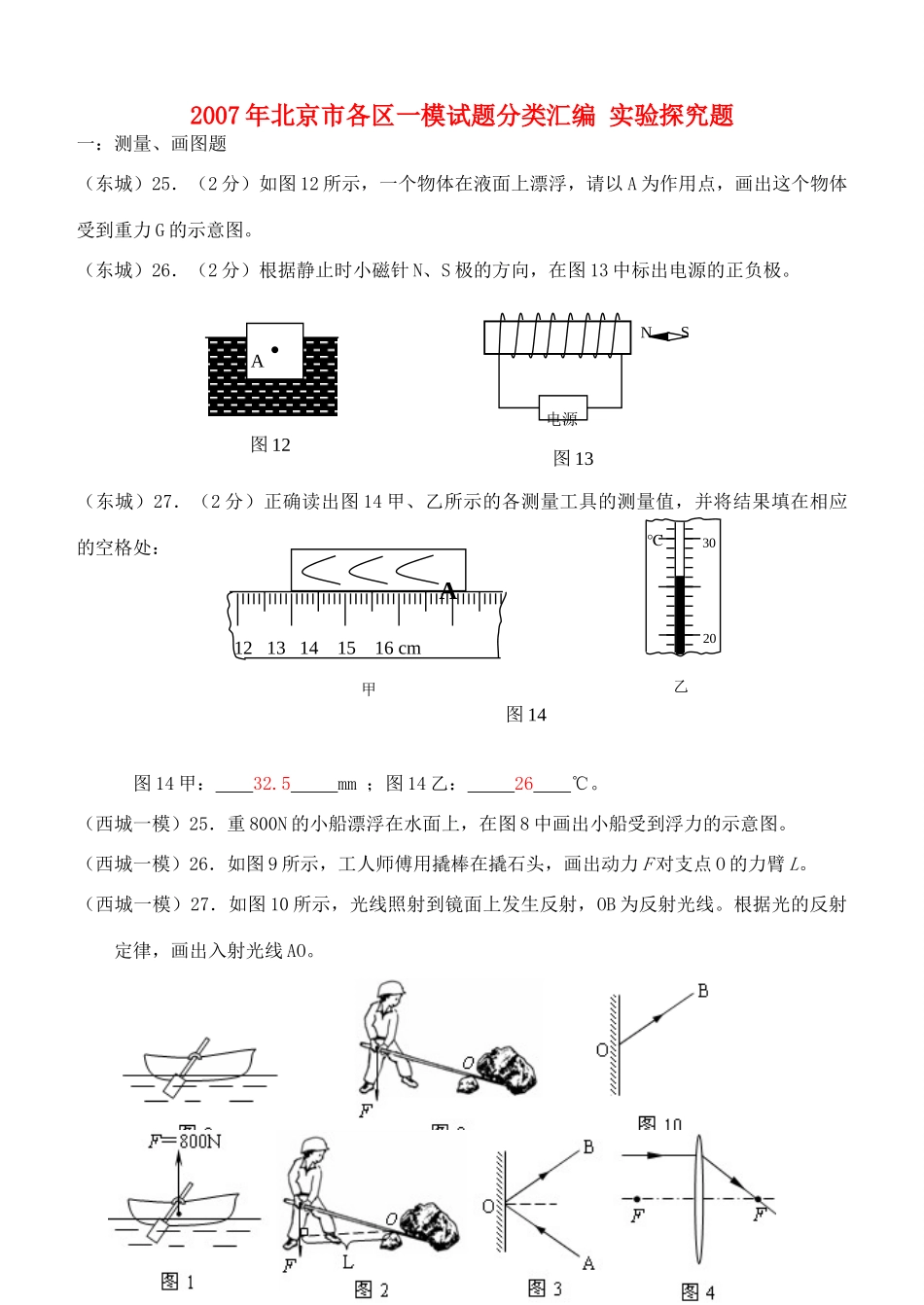

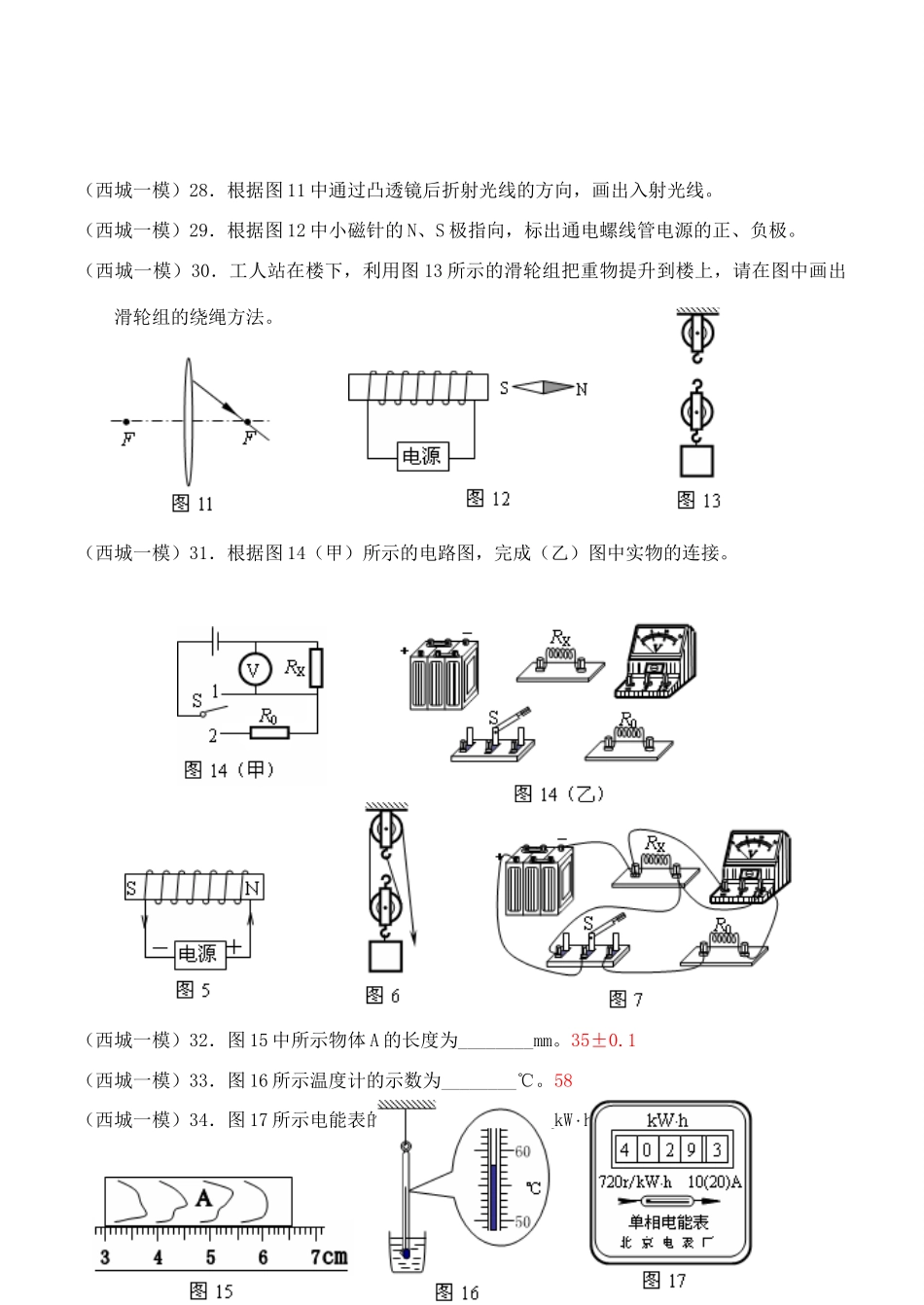

2007年北京市各区一模试题分类汇编实验探究题一：测量、画图题（东城）25．（2分）如图12所示，一个物体在液面上漂浮，请以A为作用点，画出这个物体受到重力G的示意图。（东城）26．（2分）根据静止时小磁针N、S极的方向，在图13中标出电源的正负极。（东城）27．（2分）正确读出图14甲、乙所示的各测量工具的测量值，并将结果填在相应的空格处：图14甲：32.5mm；图14乙：26℃。（西城一模）25．重800N的小船漂浮在水面上，在图8中画出小船受到浮力的示意图。（西城一模）26．如图9所示，工人师傅用撬棒在撬石头，画出动力F对支点O的力臂L。（西城一模）27．如图10所示，光线照射到镜面上发生反射，OB为反射光线。根据光的反射定律，画出入射光线AO。图12AN图13电源S1213141516cmA甲℃2030图14乙（西城一模）28．根据图11中通过凸透镜后折射光线的方向，画出入射光线。（西城一模）29．根据图12中小磁针的N、S极指向，标出通电螺线管电源的正、负极。（西城一模）30．工人站在楼下，利用图13所示的滑轮组把重物提升到楼上，请在图中画出滑轮组的绕绳方法。（西城一模）31．根据图14（甲）所示的电路图，完成（乙）图中实物的连接。（西城一模）32．图15中所示物体A的长度为________mm。35±0.1（西城一模）33．图16所示温度计的示数为________℃。58（西城一模）34．图17所示电能表的示数为____________kWh。4029.3（朝阳一模）25．图9中,木块B的长度为cm。（2分）26．图10中电压表示数是V。（2分）27．图11中电阻箱的读数是Ω。（2分）（朝阳一模）28．李菲家里在3月底抄表时，电能表的示数如图12（甲）所示，4月底抄表时，李菲家电能表的示数如图12（乙）所示，则李菲家4月份用电kW·h.（2分）（朝阳一模）29．在测量盐水密度的实验中，第一小组测量烧杯和杯中剩余盐水总质量时，所加砝码和游码位置如图13甲所示，那么它们的质量为___________g。第二小组用已调好的托盘天平测烧杯和盐水的质量，操作情况如图13乙所示，请你写出其中三处错误是：（1）；（2）_____________________________；（3）__________________________。（4分）图937cm甲kW·h02584乙kW·h01584图12g甲乙图13B56×1×1000×100×10图11315图10（崇文一模）25.①在水平向右的2N拉力作用下,木块在水平桌面上向右作匀速直线运动。在图13中画出木块受到摩擦力的示意图。②在图14中完成光路图。图13图14（崇文一模）26．图15中电阻箱的读数是Ω。图16中体温计的读数为℃。（崇文一模）27．小刚用一根绳和一个滑轮，借助木桩设计出图17（甲）装置，将船拉上海滩。小文提醒小刚移动木桩的位置后能够更加省力。请你在图17乙中画出你的方法（把绳和滑轮画出来，并标出木桩的位置）（崇文一模）28．小明看到电工师傅在安装一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）。开关面板如图18甲所示，图18乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你将图中的电路连接完整,使开关控制电灯，插座又方便其它电器使用。图17图16图15甲图18（崇文一模）29．图19中，能够测出大气压值的实验是。图19（海淀一模）25．如图13所示电压表的示数为________V。（海淀一模）26．通电螺线管左侧有一静止的小磁针，如图14所示。根据图中通电螺线管的电流方向，标出小磁针的N极。（海淀一模）27．在图15中，画出排球所受重力的示意图。（海淀一模）28．如图16所示，O点为杠杆的支点，请画出力F的力臂，并用字母L表示。图13315图14电源（海淀一模）29．一束光线经过一个透镜前后的情况如图17所示，请在图中虚线框内画出这个透镜。（海淀一模）30．（1）如图18所示的实验现象说明：使用定滑轮；使用动滑轮。（2）如图19所示的实验现象说明：。（1）不省力，但可以改变用力的方向；可以省力，但不能改变用力的方向（说明：力的大小、方向只答一方面整体扣1分）（2）在同种液体内，同一深度液体向各个方向的压强相等。（或在水中同一深度水向各个方向的压强相等。）（丰台一模）25.如图6所示，一个人在A点用水平向右的力拉小车，请画出拉力的示意图。（丰台一模）26.如图7所示，O点是杠杆的支点，请画出...
