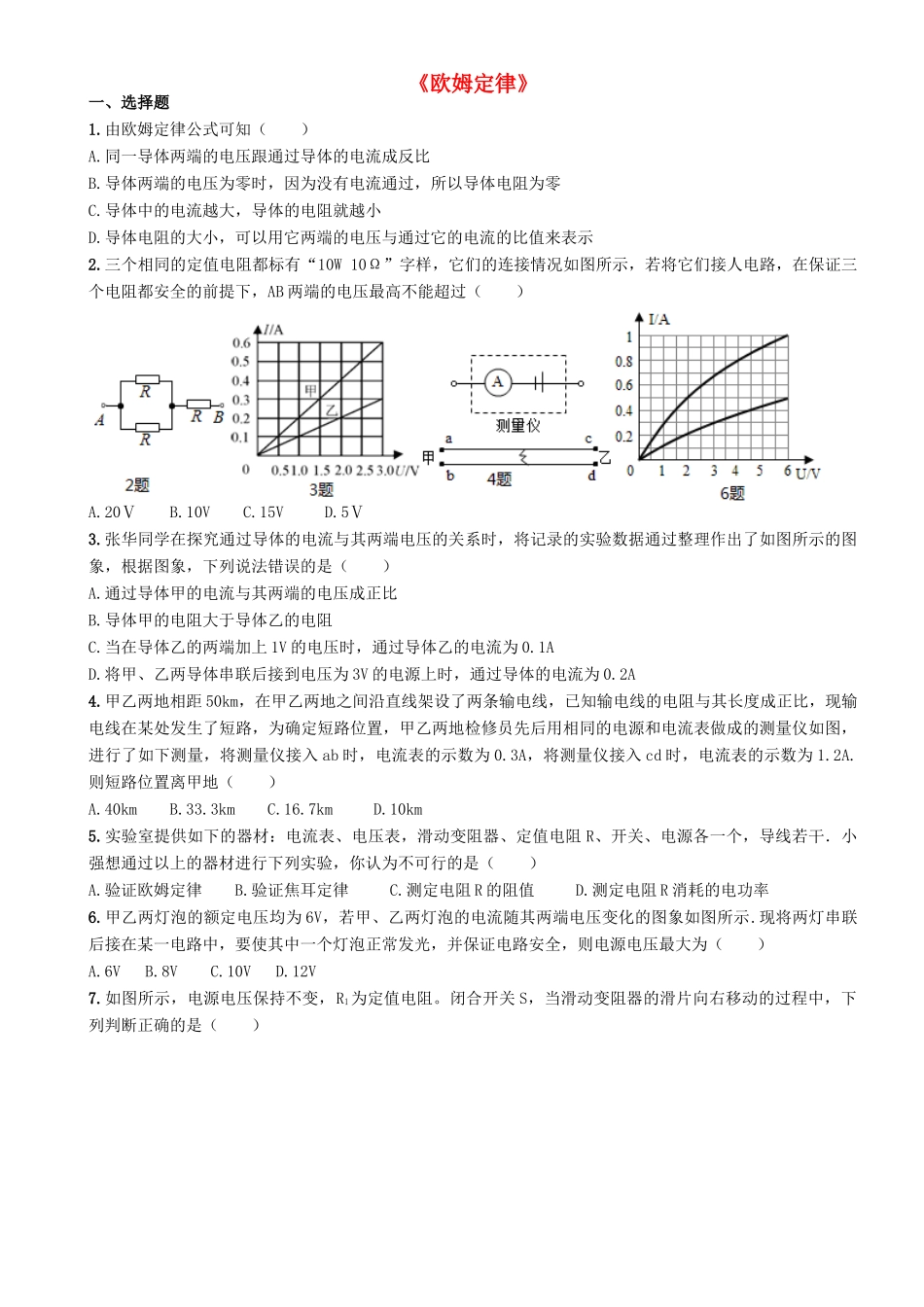

《欧姆定律》一、选择题1.由欧姆定律公式可知（）A.同一导体两端的电压跟通过导体的电流成反比B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C.导体中的电流越大，导体的电阻就越小D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示2.三个相同的定值电阻都标有“10W10Ω”字样，它们的连接情况如图所示，若将它们接人电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过（）A.20ⅤB.10VC.15VD.5Ⅴ3.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A.通过导体甲的电流与其两端的电压成正比B.导体甲的电阻大于导体乙的电阻C.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AD.将甲、乙两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A4.甲乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲乙两地检修员先后用相同的电源和电流表做成的测量仪如图，进行了如下测量，将测量仪接入ab时，电流表的示数为0.3A，将测量仪接入cd时，电流表的示数为1.2A.则短路位置离甲地（）A.40kmB.33.3kmC.16.7kmD.10km5.实验室提供如下的器材：电流表、电压表，滑动变阻器、定值电阻R、开关、电源各一个，导线若干．小强想通过以上的器材进行下列实验，你认为不可行的是（）A.验证欧姆定律B.验证焦耳定律C.测定电阻R的阻值D.测定电阻R消耗的电功率6.甲乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示.现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（）A.6VB.8VC.10VD.12V7.如图所示，电源电压保持不变，R1为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A.电流表A的示数变大，电压表V1的示数变小B.电流表A的示数变小，电压表V2的示数变小C.电压表V1的示数与电流表A的示数的比值变大D.电压表V2的示数与电流表A的示数的比值变小8.如图，电源电压恒定，电阻R1=10Ω，R2=15Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开）时，电压表示数为2.0V，若掷向b（同时与a断开），电压表示数可能为（）A．3.0VB．2.0VC．2.5VD．1.5V9.如图甲所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，电压表V2电流表A示数变化情况如图乙所示，以下说法不正确的是（）A．R1电阻为5ΩB．若滑动变阻器滑片P自b向a移动，电压表的V1示数不变，电路消耗的总功率变大C．若滑动变阻器滑片P自b向a移动，电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小D．不管滑片P怎么移动，电压V2的示数变化量△U2与电流表A的示数变化量△I的比值不变10.如图的电路中，电源电压保持不变.闭合开关S，当滑动变阻器的滑片P向右移动时，不变的是（）A.电流表A示数与电流表A1示数的差值B.电压表V示数与与电流表A示数的比值C.电压表V示数与与电流表A示数的乘积D.电压表V示数与与电流表A1示数的乘积11.如图所示的电路中，当滑片向左滑动时，两电表的示数变化及灯泡L的亮度变化正确的是（）A.V表变大，A表变小，灯变暗B.V表变小，A表变大，灯变亮C.V表变大，A表不变，灯不变D.V表变小，A表不变，灯不变12.如图所示电路中，电源电压保持不变，先闭合开关S1，观察电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大13.在如图所示的电路中，电源两端的电压不变，白炽灯L1的电阻为R1，白炽灯L2的电阻为R2，且R1＞R2．当只闭合开关S1时，电流表示数为I1，电压表的示数为U1；当只闭合开关S2时，电流表示数为I2，电压表的示数为U2，则下列说法正确的是（）A．I1大于I2，U1小于U2B．I1小于I2，U1小于U2C．I1大于I2，U1大于U2D．I1小于I2，U1大于U214.如图...
