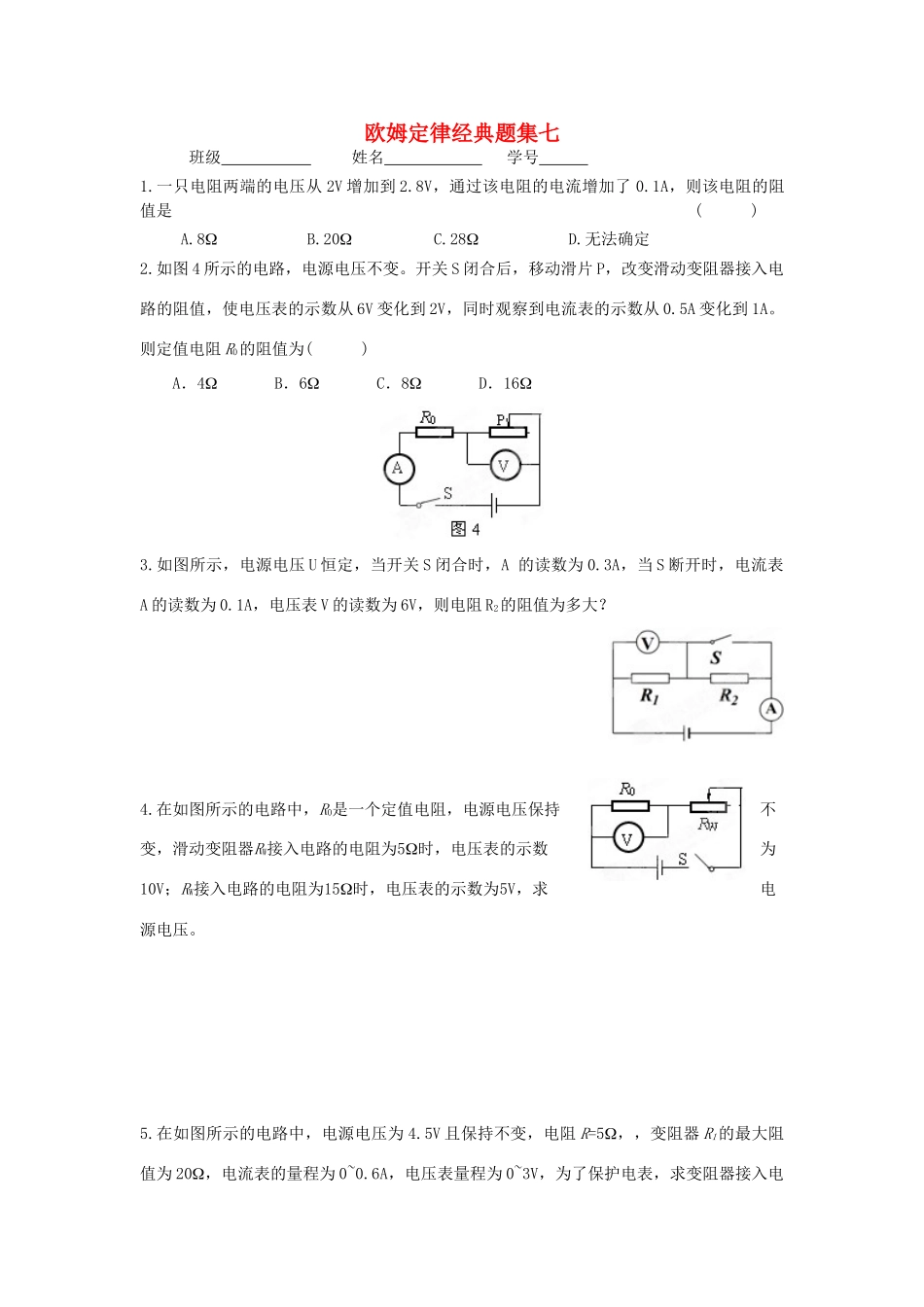

欧姆定律经典题集七班级姓名学号1.一只电阻两端的电压从2V增加到2.8V，通过该电阻的电流增加了0.1A，则该电阻的阻值是()A.8B.20C.28D.无法确定2.如图4所示的电路，电源电压不变。开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.5A变化到1A。则定值电阻R0的阻值为()A．4B．6C．8D．163.如图所示，电源电压U恒定，当开关S闭合时，A的读数为0.3A，当S断开时，电流表A的读数为0.1A，电压表V的读数为6V，则电阻R2的阻值为多大？4.在如图所示的电路中，R0是一个定值电阻，电源电压保持不变，滑动变阻器RW接入电路的电阻为5时，电压表的示数为10V；RW接入电路的电阻为15时，电压表的示数为5V，求电源电压。5.在如图所示的电路中，电源电压为4.5V且保持不变，电阻R=5，，变阻器R1的最大阻值为20，电流表的量程为0~0.6A，电压表量程为0~3V，为了保护电表，求变阻器接入电路的阻值范围。7．如图16所示电路中,总电压一定。灯的电阻RL等于8且不受温度影响，只有当其两端电压等于4V时才正常发光。当开关S断开时，灯泡正常发光，电压表V1与V2的示数之比为6:7；当开关S闭合时，电流表示数改变了0.4A。求：⑴电源电压；⑵电阻R1的值。（要求画出等效电路图）8.在图17所示电路中，电源电压一定。电阻R1＝20。当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1，电压表V2示数为U2，电流表示数为0.3A。若U1∶U1＝4∶9，U1∶U2＝2∶3。求：滑动变阻器R2的最大阻值和电源电压。（要求画等效电路图）
