中考物理复习第二轮 光学作图题专题训练 人教新课标版 试卷VIP免费

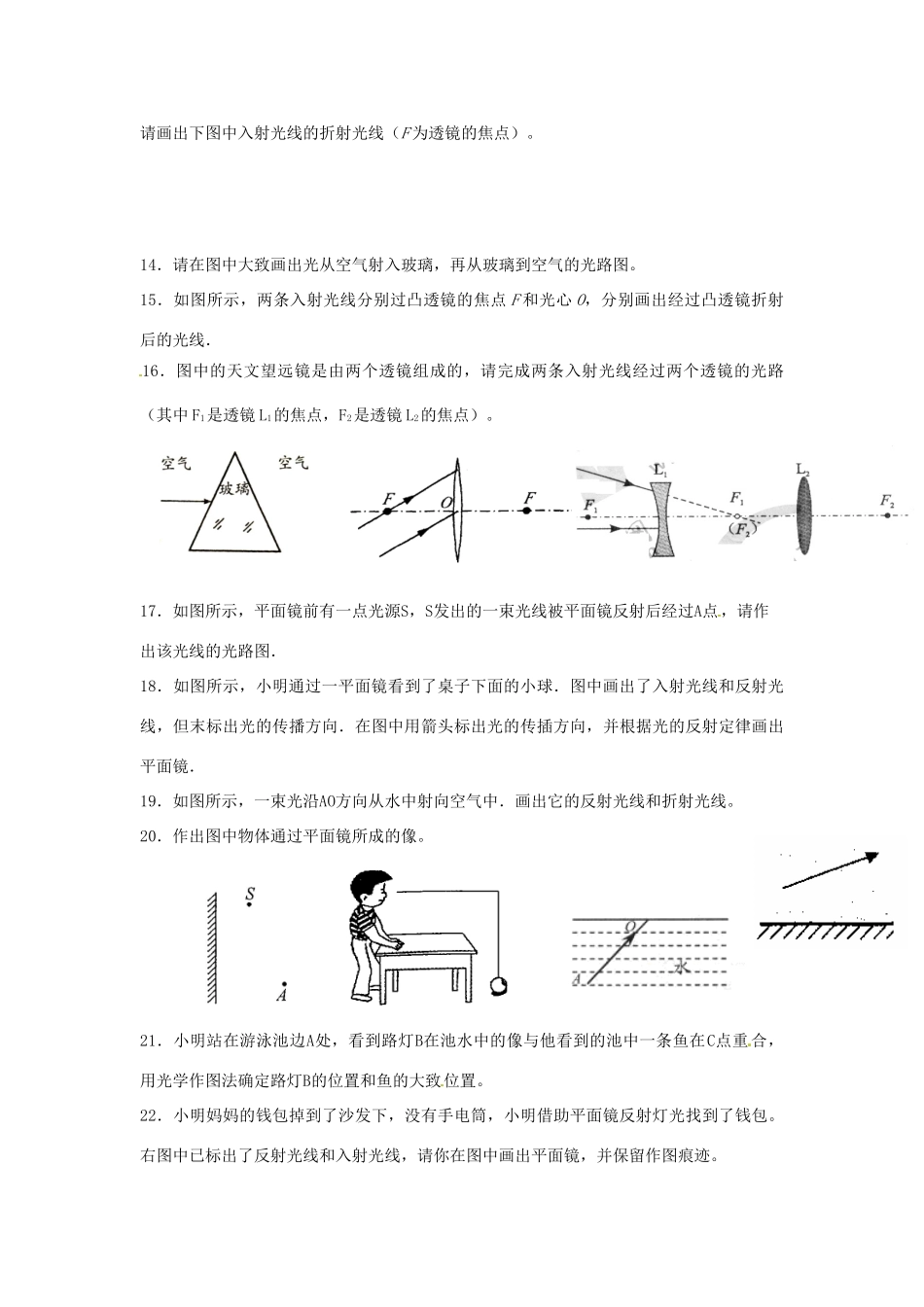

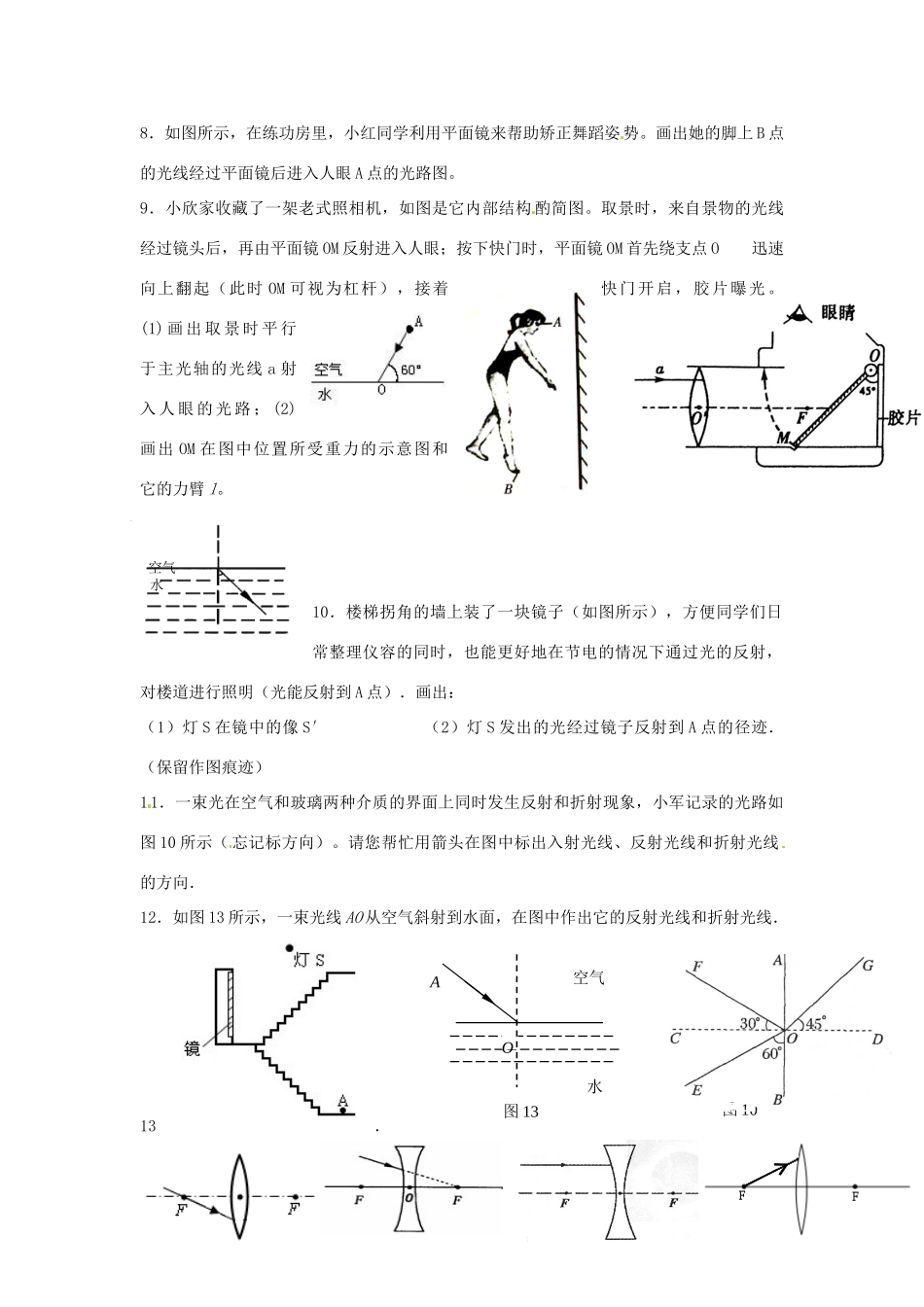

"江苏省扬州市第一中学2012届中考物理复习第二轮光学作图题专题训练（无答案）人教新课标版"1．如图8，A点为光源，发出的光经过水面后反射光线过B点，折射光线过C点，画出对应入射光线的反射、折射光线。2．请画出图14中光线从空气斜射至水面上的反射光线和大致的折射光线。3．如图19所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：①射向凸透镜这束入射光线；②经平面镜反射的光路；③标出反射角的度数.4．完成下列图中的四个光路图。5．根据下列图中的入射光线或折射光线，在图中分别作出相应的折射光线或入射光线。6．如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向。7．如图某光源A发出的入射光线AO，请在图中画出（1）像的位置和反射光线．（2）大致的折射光线．图14图19空气水8．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。9．小欣家收藏了一架老式照相机，如图是它内部结构酌简图。取景时，来自景物的光线经过镜头后，再由平面镜OM反射进入人眼；按下快门时，平面镜OM首先绕支点O迅速向上翻起（此时OM可视为杠杆），接着快门开启，胶片曝光。(1)画出取景时平行于主光轴的光线a射入人眼的光路；(2)画出OM在图中位置所受重力的示意图和它的力臂l。10．楼梯拐角的墙上装了一块镜子（如图所示），方便同学们日常整理仪容的同时，也能更好地在节电的情况下通过光的反射，对楼道进行照明（光能反射到A点）．画出：（1）灯S在镜中的像S′（2）灯S发出的光经过镜子反射到A点的径迹．（保留作图痕迹）11．一束光在空气和玻璃两种介质的界面上同时发生反射和折射现象，小军记录的光路如图10所示（忘记标方向）。请您帮忙用箭头在图中标出入射光线、反射光线和折射光线的方向．12．如图13所示，一束光线AO从空气斜射到水面，在图中作出它的反射光线和折射光线．13．图10AO空气水图13请画出下图中入射光线的折射光线（F为透镜的焦点）。14．请在图中大致画出光从空气射入玻璃，再从玻璃到空气的光路图。15．如图所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．16．图中的天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。17．如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．18．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但末标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．19．如图所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线。20．作出图中物体通过平面镜所成的像。21．小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。22．小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。右图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。23．已知点光源A和两条反射光线，试在图中画出平面镜的位置。24．如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。25．如图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线。26．图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′。27．如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点，试在图中画出入射光线、反射光线和折射光线。28．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。29．根据近视眼成因及矫正方法，在如图所示方框内画出矫正所需的透镜并完成光路图．30．如图，一束光线从空气斜射到水面时发生反射和折射，OB为...
