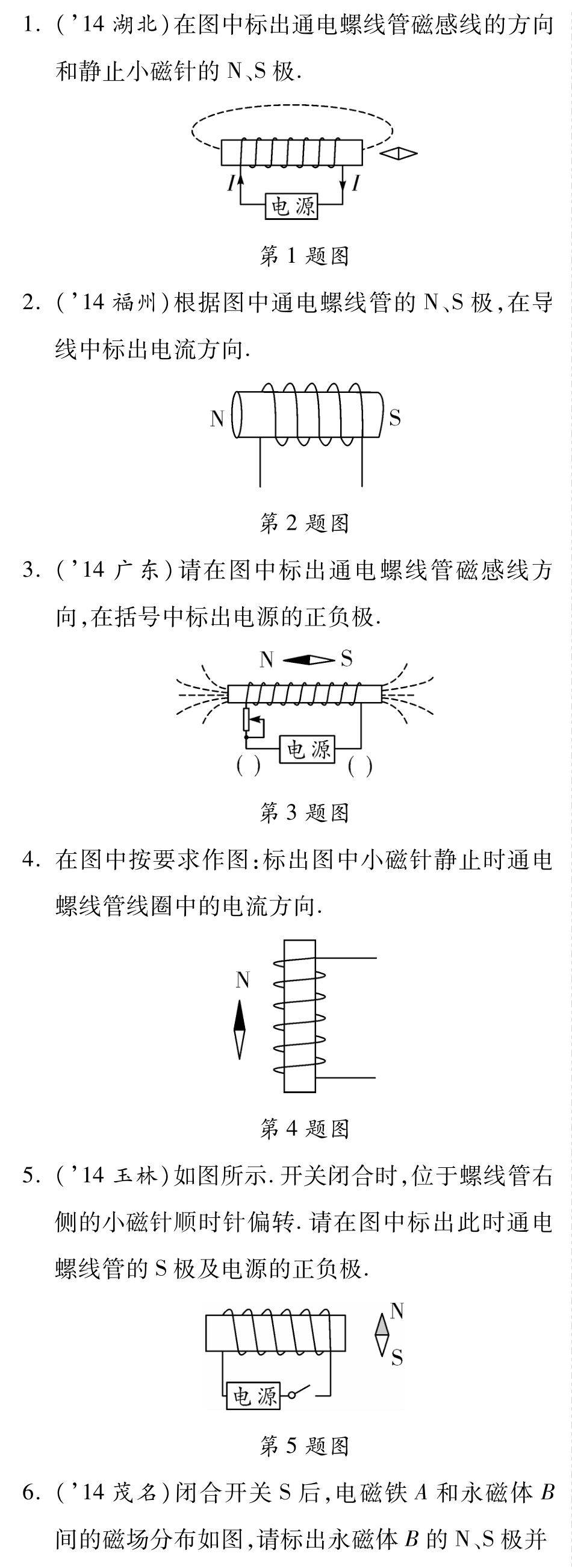

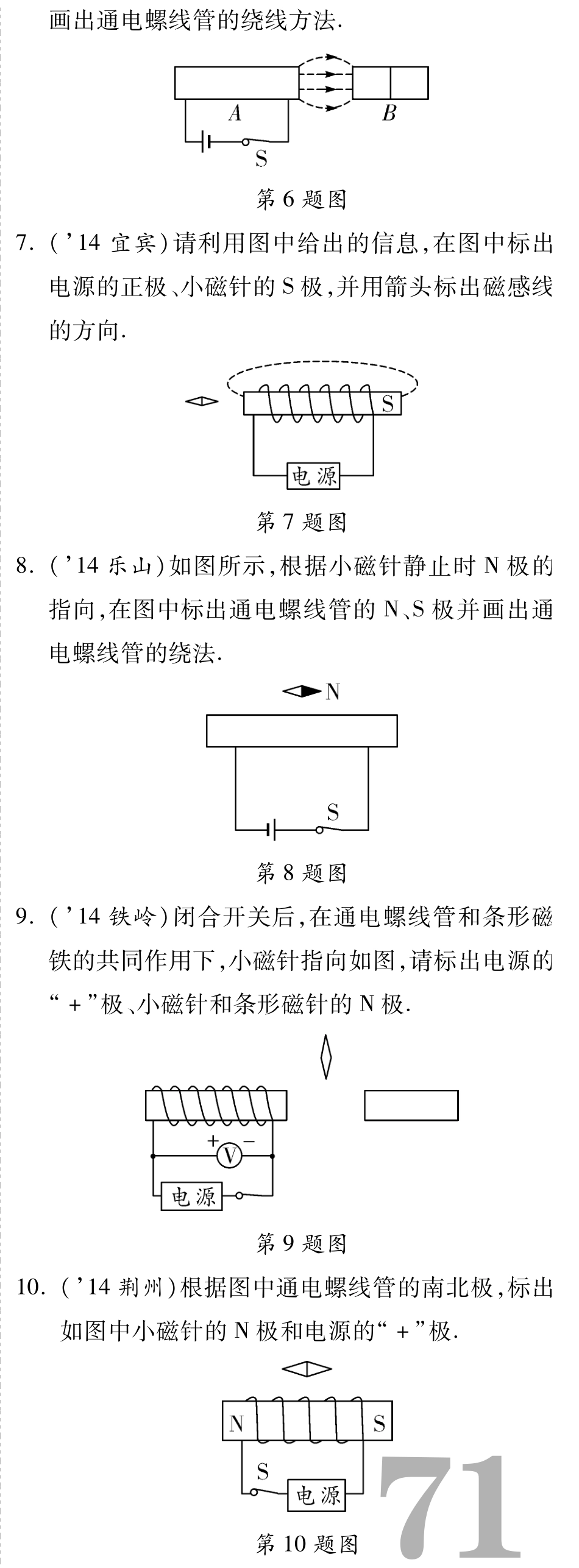

７１专项突破８电（磁）学作图１．（’１４湖北）在图中标出通电螺线管磁感线的方向和静止小磁针的Ｎ、Ｓ极．第１题图２．（’１４福州）根据图中通电螺线管的Ｎ、Ｓ极，在导线中标出电流方向．第２题图３．（’１４广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．第３题图４．在图中按要求作图：标出图中小磁针静止时通电螺线管线圈中的电流方向．第４题图５．（’１４玉林）如图所示．开关闭合时，位于螺线管右侧的小磁针顺时针偏转．请在图中标出此时通电螺线管的Ｓ极及电源的正负极．第５题图６．（’１４茂名）闭合开关Ｓ后，电磁铁Ａ和永磁体Ｂ间的磁场分布如图，请标出永磁体Ｂ的Ｎ、Ｓ极并画出通电螺线管的绕线方法．第６题图７．（’１４宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的Ｓ极，并用箭头标出磁感线的方向．第７题图８．（’１４乐山）如图所示，根据小磁针静止时Ｎ极的指向，在图中标出通电螺线管的Ｎ、Ｓ极并画出通电螺线管的绕法．第８题图９．（’１４铁岭）闭合开关后，在通电螺线管和条形磁铁的共同作用下，小磁针指向如图，请标出电源的“＋”极、小磁针和条形磁针的Ｎ极．第９题图１０．（’１４荆州）根据图中通电螺线管的南北极，标出如图中小磁针的Ｎ极和电源的“＋”极．第１０题图７１专项突破８电（磁）学作图１．（’１４湖北）在图中标出通电螺线管磁感线的方向和静止小磁针的Ｎ、Ｓ极．第１题图２．（’１４福州）根据图中通电螺线管的Ｎ、Ｓ极，在导线中标出电流方向．第２题图３．（’１４广东）请在图中标出通电螺线管磁感线方向，在括号中标出电源的正负极．第３题图４．在图中按要求作图：标出图中小磁针静止时通电螺线管线圈中的电流方向．第４题图５．（’１４玉林）如图所示．开关闭合时，位于螺线管右侧的小磁针顺时针偏转．请在图中标出此时通电螺线管的Ｓ极及电源的正负极．第５题图６．（’１４茂名）闭合开关Ｓ后，电磁铁Ａ和永磁体Ｂ间的磁场分布如图，请标出永磁体Ｂ的Ｎ、Ｓ极并画出通电螺线管的绕线方法．第６题图７．（’１４宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的Ｓ极，并用箭头标出磁感线的方向．第７题图８．（’１４乐山）如图所示，根据小磁针静止时Ｎ极的指向，在图中标出通电螺线管的Ｎ、Ｓ极并画出通电螺线管的绕法．第８题图９．（’１４铁岭）闭合开关后，在通电螺线管和条形磁铁的共同作用下，小磁针指向如图，请标出电源的“＋”极、小磁针和条形磁针的Ｎ极．第９题图１０．（’１４荆州）根据图中通电螺线管的南北极，标出如图中小磁针的Ｎ极和电源的“＋”极．第１０题图８７（２）Ｒ１的阻值Ｒ＝ＵＩ电源电压Ｕ＝２２０ＶＩ高＝５Ａ（３）低温挡工作时Ｒ２的功率Ｐ＝ＵＩＰ＝Ｉ２ＲＰ低＝Ｐ１＋Ｐ２低温挡时电流Ｉ低＝２Ａ电源电压Ｕ＝２２０Ｖ解：（１）高温挡时，只有Ｒ１接入电路，则Ｑ＝Ｗ＝ＵＩ高ｔ＝２２０Ｖ×５Ａ×６０ｓ＝６．６×１０４Ｊ（２）高温挡时，由欧姆定律Ｉ＝ＵＲ得Ｒ１＝ＵＩ高＝２２０Ｖ５Ａ＝４４Ω（３）低温挡时，两电阻串联，低温挡功率Ｐ低＝ＵＩ低＝２２０Ｖ×２Ａ＝４４０ＷＲ１的功率Ｐ１＝Ｉ低２×Ｒ１＝（２Ａ）２×４４Ω＝１７６Ｗ则Ｒ２的功率Ｐ２＝Ｐ低－Ｐ１＝４４０Ｗ－１７６Ｗ＝２６４Ｗ４．【电路图分析】Ｓ、Ｓ２闭合，Ｓ１断开，且Ｐ位于ａ端时，电路中只有电阻Ｒ；Ｓ、Ｓ２闭合，Ｓ１断开，且Ｐ位于ｂ端时，Ｒ与Ｒ０串联．【思路分析】求解所用公式及单位换算题干信息（１）电源电压ＵＵ＝槡ＰＲ电阻Ｒ的电阻：Ｒ＝１０Ω电阻Ｒ的功率：Ｐ＝３．６Ｗ（２）滑动变阻器Ｒ０的最大阻值Ｉ′＝Ｐ′ＵＩ′＝ＵＲ＋Ｒ０电路消耗的电功率：Ｐ＝０．７２Ｗ电源电压：（１）求解电阻Ｒ的电阻：Ｒ＝１０Ω（３）电路中的最小功率Ｐ最小Ｒ...
