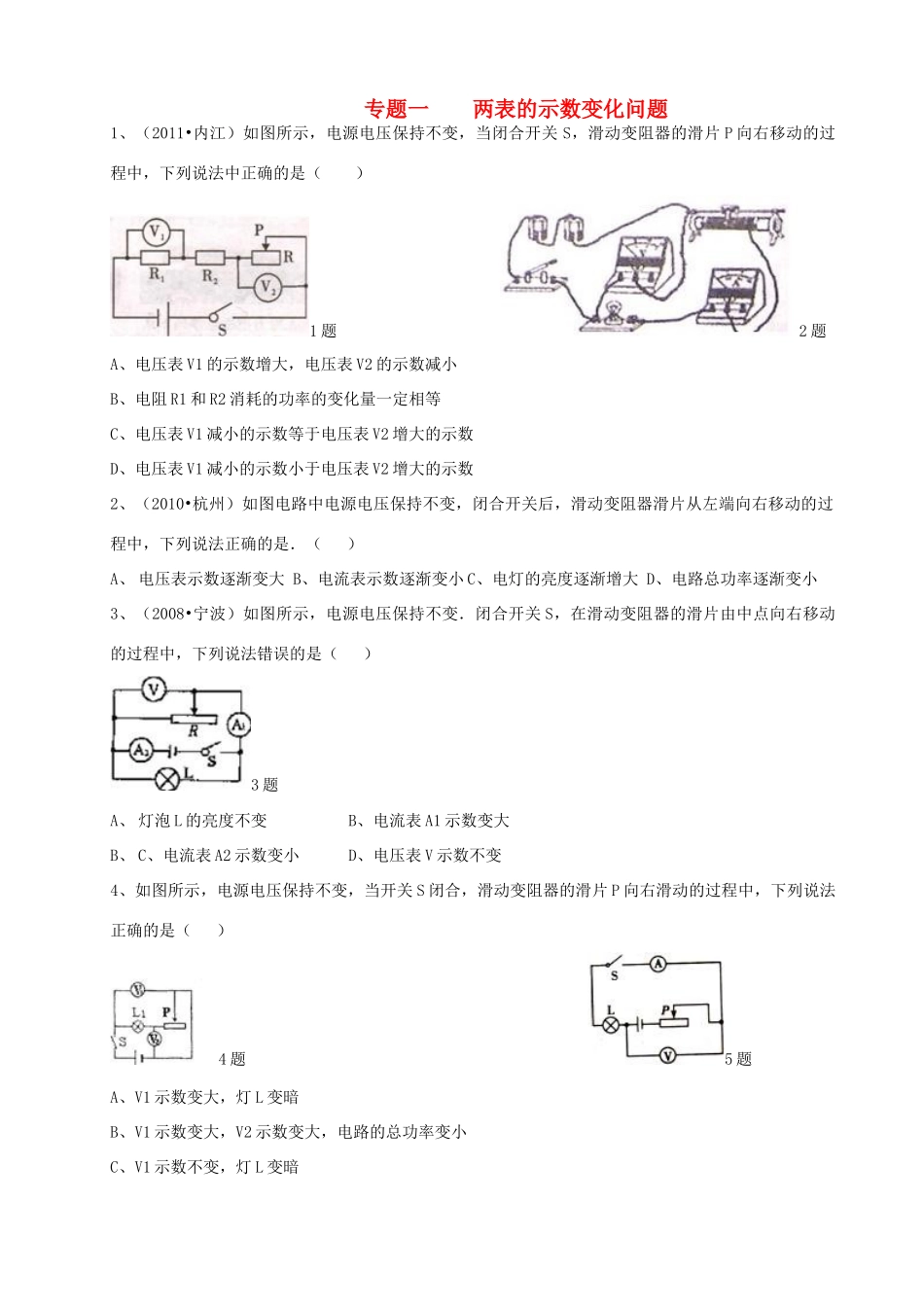

专题一两表的示数变化问题1、（2011•内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是（）1题2题A、电压表V1的示数增大，电压表V2的示数减小B、电阻R1和R2消耗的功率的变化量一定相等C、电压表V1减小的示数等于电压表V2增大的示数D、电压表V1减小的示数小于电压表V2增大的示数2、（2010•杭州）如图电路中电源电压保持不变，闭合开关后，滑动变阻器滑片从左端向右移动的过程中，下列说法正确的是．（）A、电压表示数逐渐变大B、电流表示数逐渐变小C、电灯的亮度逐渐增大D、电路总功率逐渐变小3、（2008•宁波）如图所示，电源电压保持不变．闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）3题A、灯泡L的亮度不变B、电流表A1示数变大B、C、电流表A2示数变小D、电压表V示数不变4、如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（）4题5题A、V1示数变大，灯L变暗B、V1示数变大，V2示数变大，电路的总功率变小C、V1示数不变，灯L变暗D、V1示数不变，V2示数变小，电路的总功率变大5、（2009•齐齐哈尔）如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是（）A、电压表和电流表示数都变小B、电压表和电流表示数的比值变大C、电压表示数变大，灯变暗D、电流表示数变大，灯变亮6、（2008•齐齐哈尔）如图所示，电源电压保持不变，当闭合开关后，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）6题7题A、电流表示数变大，灯泡变亮B、电流表示数变大，电压表示数变大，灯泡变暗C、电压表示数变小，灯泡变亮D、电流表示数变小，电压表示数变小，灯泡变暗7、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中（）A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数不变D、电流表A2示数变小8、（2011•牡丹江）如图所示，电源电压保持不变．闭合开关，当滑动变阻器的滑片向右移动时（）8题9题A、电流表示数变大B、电压表示数变小C、小灯泡亮度不变D、电压表示数不变9、（2007•广安）如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A、灯泡亮度不变，电压表示数变大B、灯泡变亮，电压表示数变大C、灯泡变暗，电压表示数变小D、灯泡变暗，电压表示数变大10、如图所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，下列说法正确的是（）10题11题A、灯泡变亮，电压表读数不变B、灯泡变暗，电压表读数变小C、灯泡变亮，电压表读数变大D、灯泡变亮，电压表读数变小11、（2009•达州）在如图所示电路中，电源电压保持不变．闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A、电压表的示数不变，电流表的示数变大B、电压表的示数变大，电流表的示数变大C、电流表的示数与电流表的示数同时变大D、电流表的示数与电流表的示数同时变小12、（2005•德阳）如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片P向右移动的过程中（）12题13题A、电流表示数变大，电压表示数不变B、电流表示数变小，电压表示数不变C、两表示数均变大D、两表示数均变小13、如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P由左向右移动时，下列判断正确的是（）A、电路消耗的总功率不变B、电压表示数变大C、小灯泡变暗D、以上说法都不对14、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片由a向b移动过程中，下列说法中正确的是（）14题15题A、电流表示数减大B、电压表示数减小C、电压表、电流表示数的比值增小D、定值电阻Rl消耗的电功率减小15、（2010•北京）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（）A、电压表的示数变大，灯L变亮B、电压表的示数变小，灯L变暗C、电压表的示数变大，灯L变暗D、电压表的示数变小，灯L变亮16、如图所示电路，电源两端电压保持不变．闭合...
