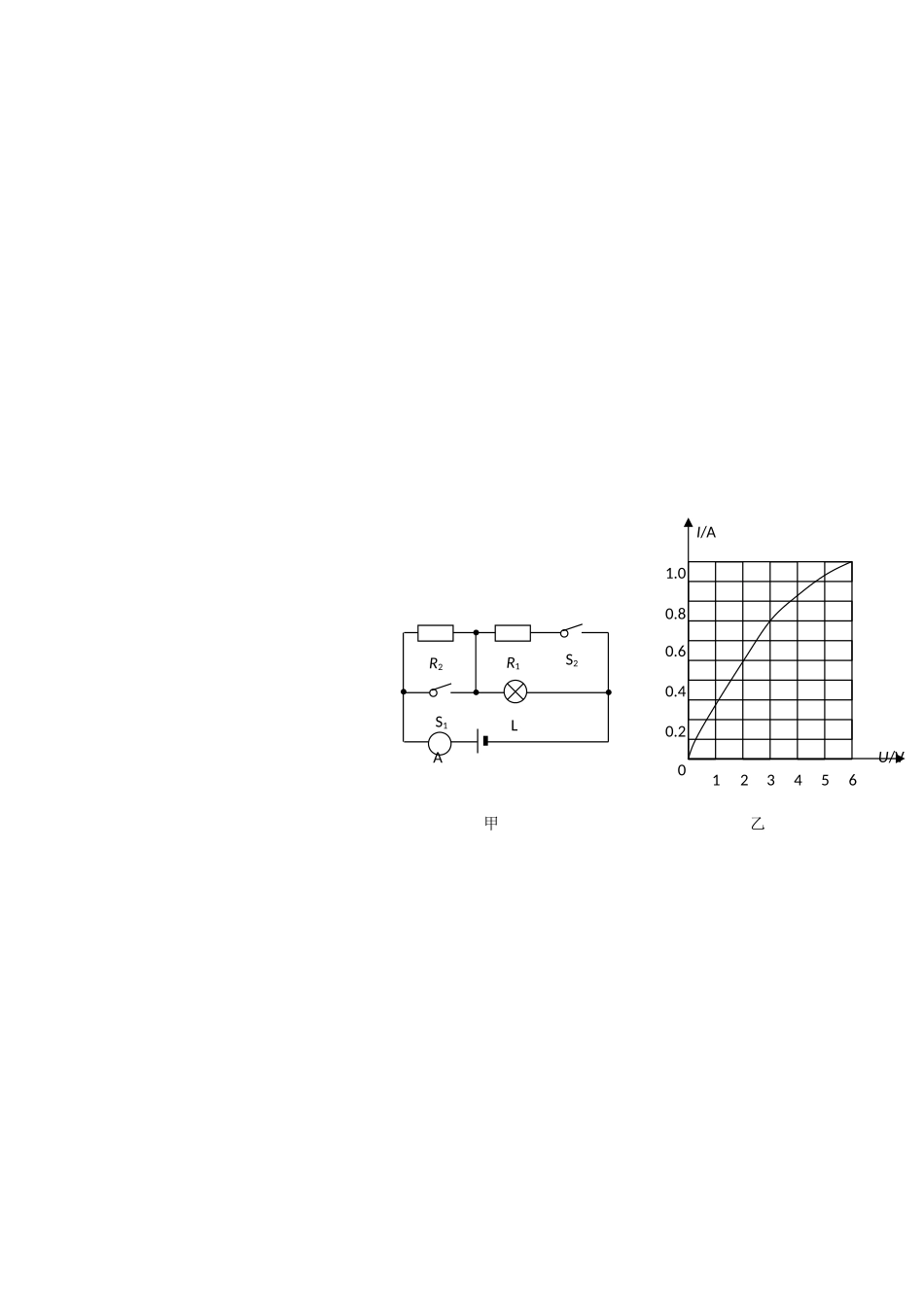

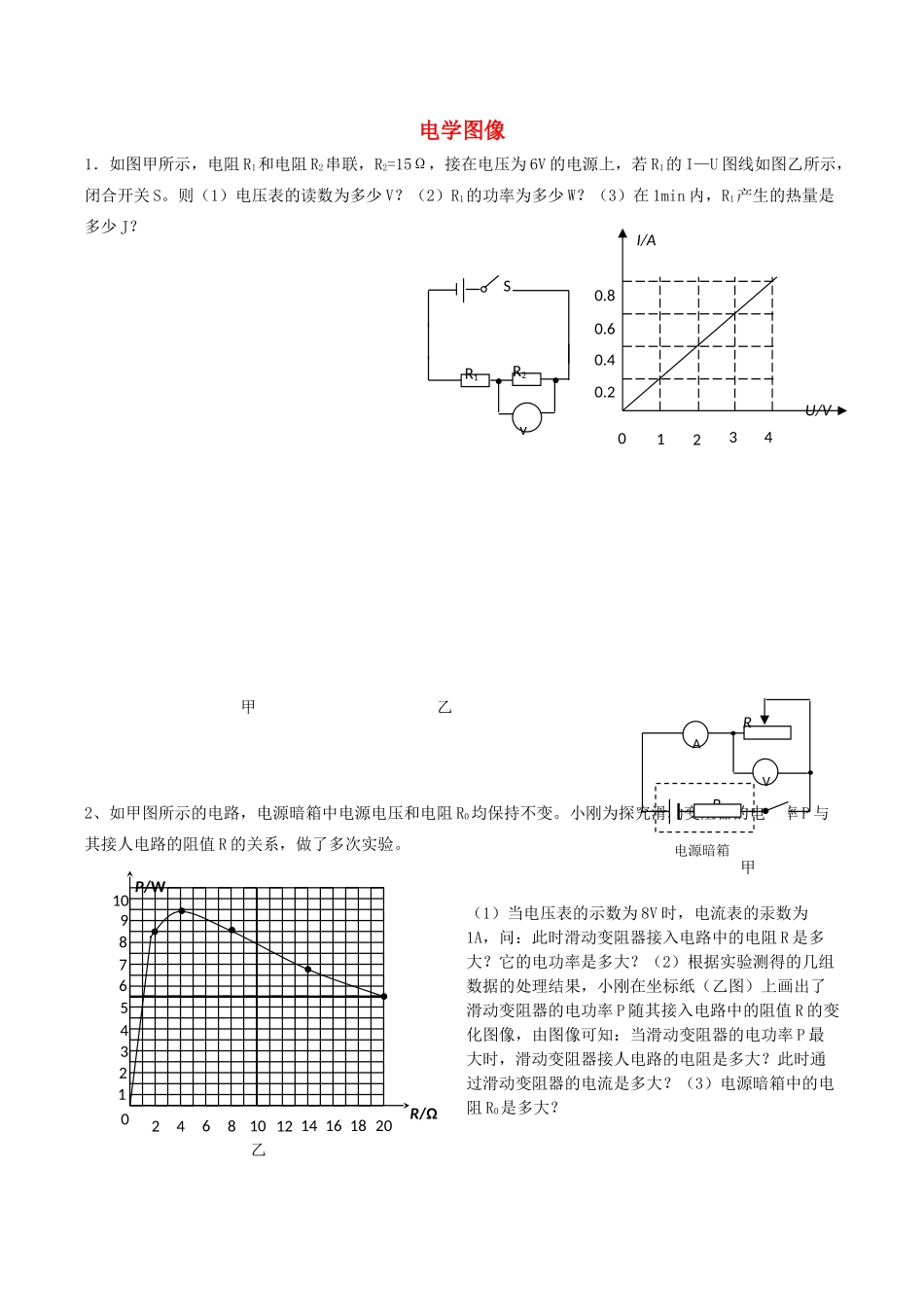

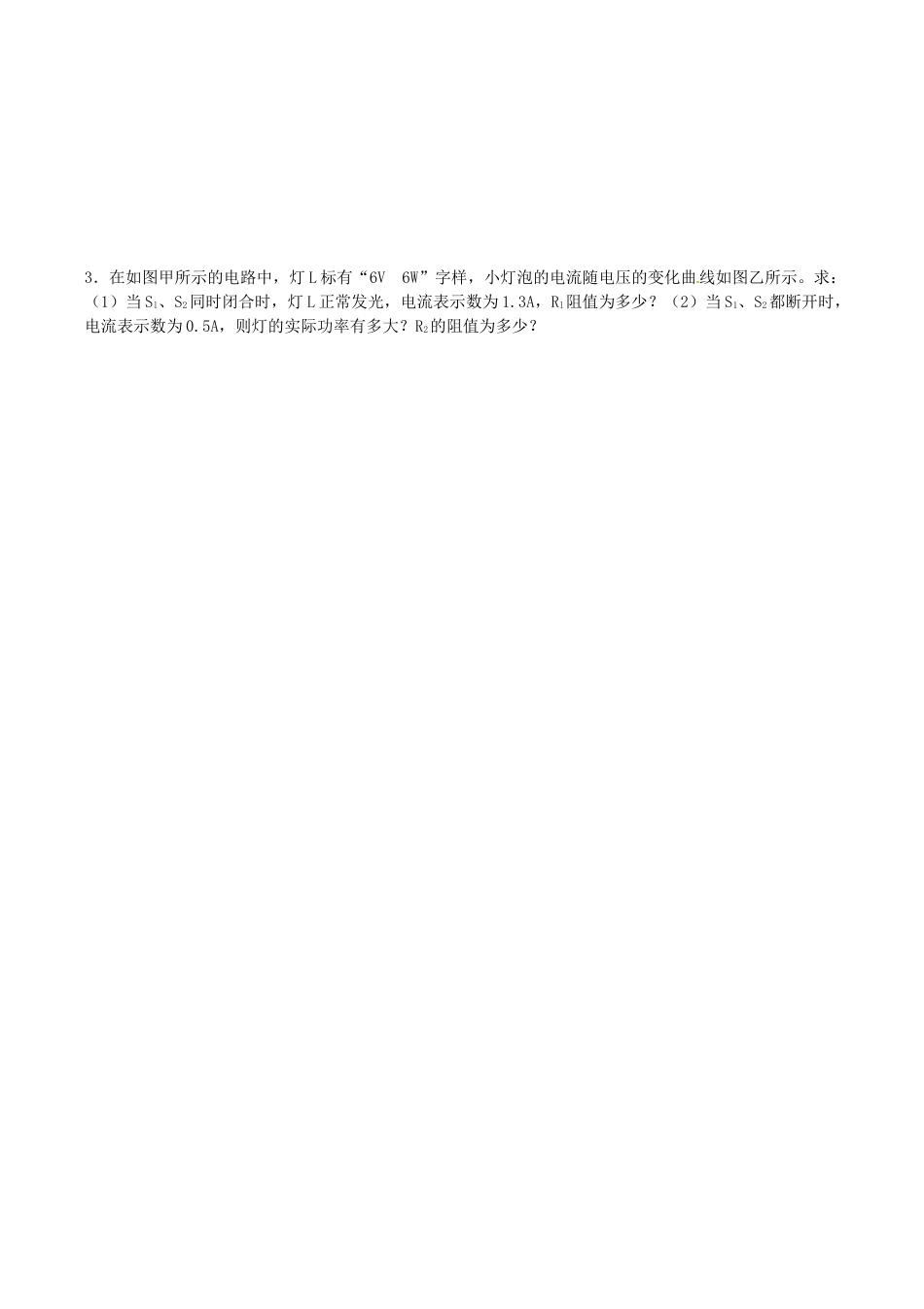

电学图像1．如图甲所示，电阻R1和电阻R2串联，R2=15Ω，接在电压为6V的电源上，若R1的I—U图线如图乙所示，闭合开关S。则（1）电压表的读数为多少V？（2）R1的功率为多少W？（3）在1min内，R1产生的热量是多少J？甲乙2、如甲图所示的电路，电源暗箱中电源电压和电阻R0均保持不变。小刚为探究滑动变阻器的电功率P与其接人电路的阻值R的关系，做了多次实验。（1）当电压表的示数为8V时，电流表的汞数为1A，问：此时滑动变阻器接入电路中的电阻R是多大？它的电功率是多大？（2）根据实验测得的几组数据的处理结果，小刚在坐标纸（乙图）上画出了滑动变阻器的电功率P随其接入电路中的阻值R的变化图像，由图像可知：当滑动变阻器的电功率P最大时，滑动变阻器接人电路的电阻是多大？此时通过滑动变阻器的电流是多大？（3）电源暗箱中的电阻R0是多大？vR1R2SU/VI/A102340.20.40.60.8P/WR/Ω2468100246810975311214161820乙甲AVR0R电源暗箱3．在如图甲所示的电路中，灯L标有“6V6W”字样，小灯泡的电流随电压的变化曲线如图乙所示。求：（1）当Sl、S2同时闭合时，灯L正常发光，电流表示数为1.3A，Rl阻值为多少？（2）当S1、S2都断开时，电流表示数为0.5A，则灯的实际功率有多大？R2的阻值为多少？AS1S2R2R1LU/VI/A1234650.20.60.41.00.80甲乙4．如图所示，电源电压U=12V，R1为定值电阻，阻值为24Ω，R为滑动变阻器。R的最大阻值为48Ω，小灯泡上标有“6V3W”字样，小灯泡的U—I关系如右图所示求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接人电路中的阻值为多大？（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？5．在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，图乙是灯泡L2的U—I图像。（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率。可调压电源SabL1L2R0可调压电源SabL1L2R06、.如图甲所示电路，电源电压恒为1.5V，闭合开关后，把滑动变阻器R2的滑片P从最右端向左移动．由于滑动变阻器某处发生断路，滑片P向左移动一段距离后，电流表才有读数，此时电压表的示数为1.35V．且电流表读数I与滑片P移动的距离x的关系如图乙所示．求：（1）当电流表开始有读数时，滑片P移动的距离x的值和R2接入电路的阻值；（2）电阻R1的阻值；（3）当滑片P移到x等于10cm处时，R2消耗的电功率．7、如图甲所示，电源电压不变，滑动变阻器上标有“20Ω2A”的字样，小灯泡的额定电压为6V，图乙是通过小灯泡的电流随其两端电压变化的图象。闭合开关S，当滑动变阻器的滑片P在b端时，电压表的示数为2V。求：(1）此时小灯泡的电阻和电源电压。(2）小灯泡正常发光时，滑动变阻器连人电路的阻值。8．如图是小明设计的调光电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图所示。(电阻丝AB的阻值不随温度变化)求：(1)小灯泡的额定功率；(2)电阻丝AB的阻值；(3)当AB连入电路的阻值R1=2.5欧时，灯泡消耗的功率为3.2W，此时灯丝的阻值为多少。9.如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图象；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图象，如图乙所示。（1）求定值电阻R0的阻值。（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；（3）将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，灯泡L恰好正常发光，求灯L的额定电功率。10．某水果自动筛选装置如图所示，它能将质量小于一定标准的水果目动剔除。其原理如下：R为压敏电阻，AB两点间接入定值电阻R0。当传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化。A...
