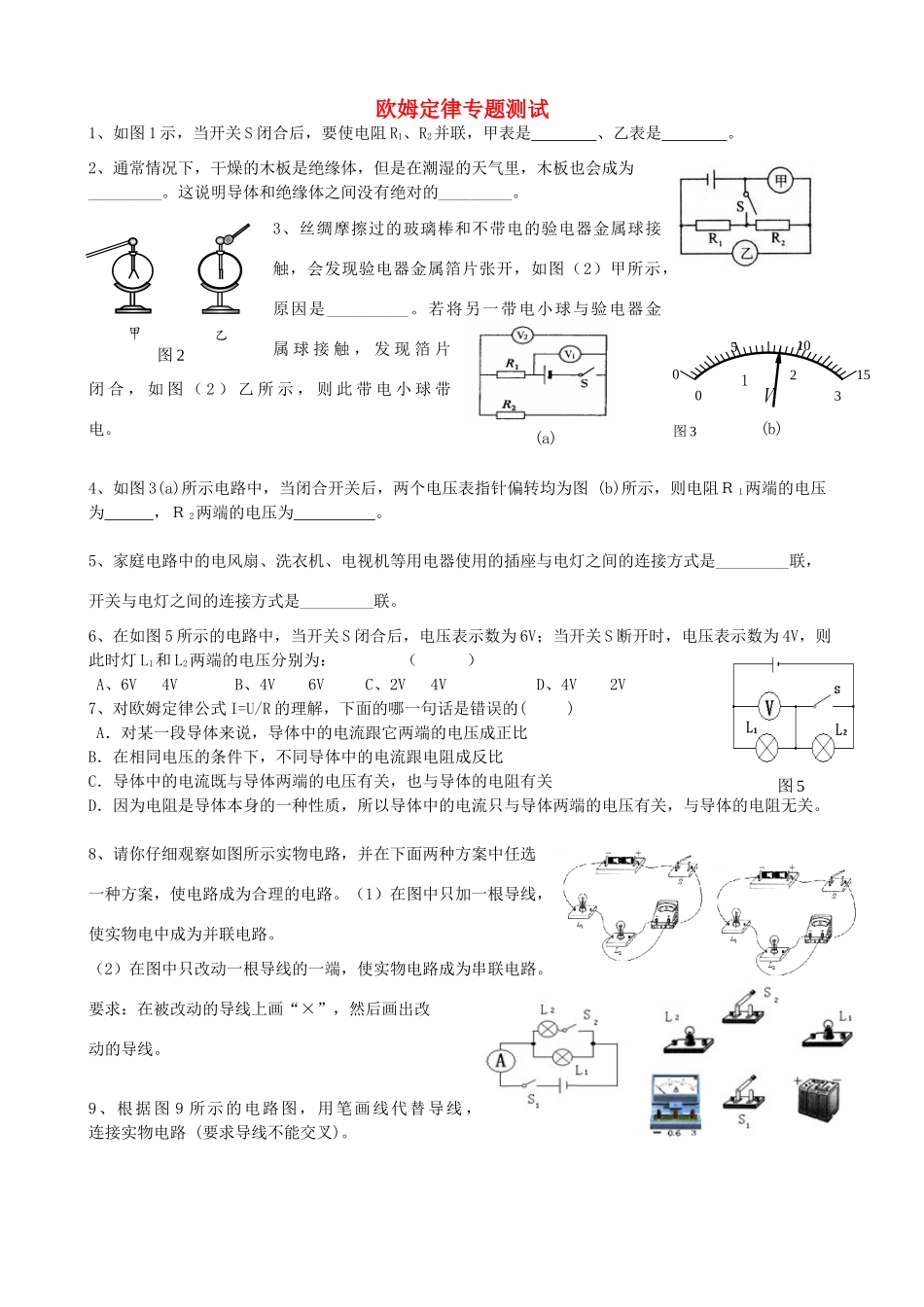

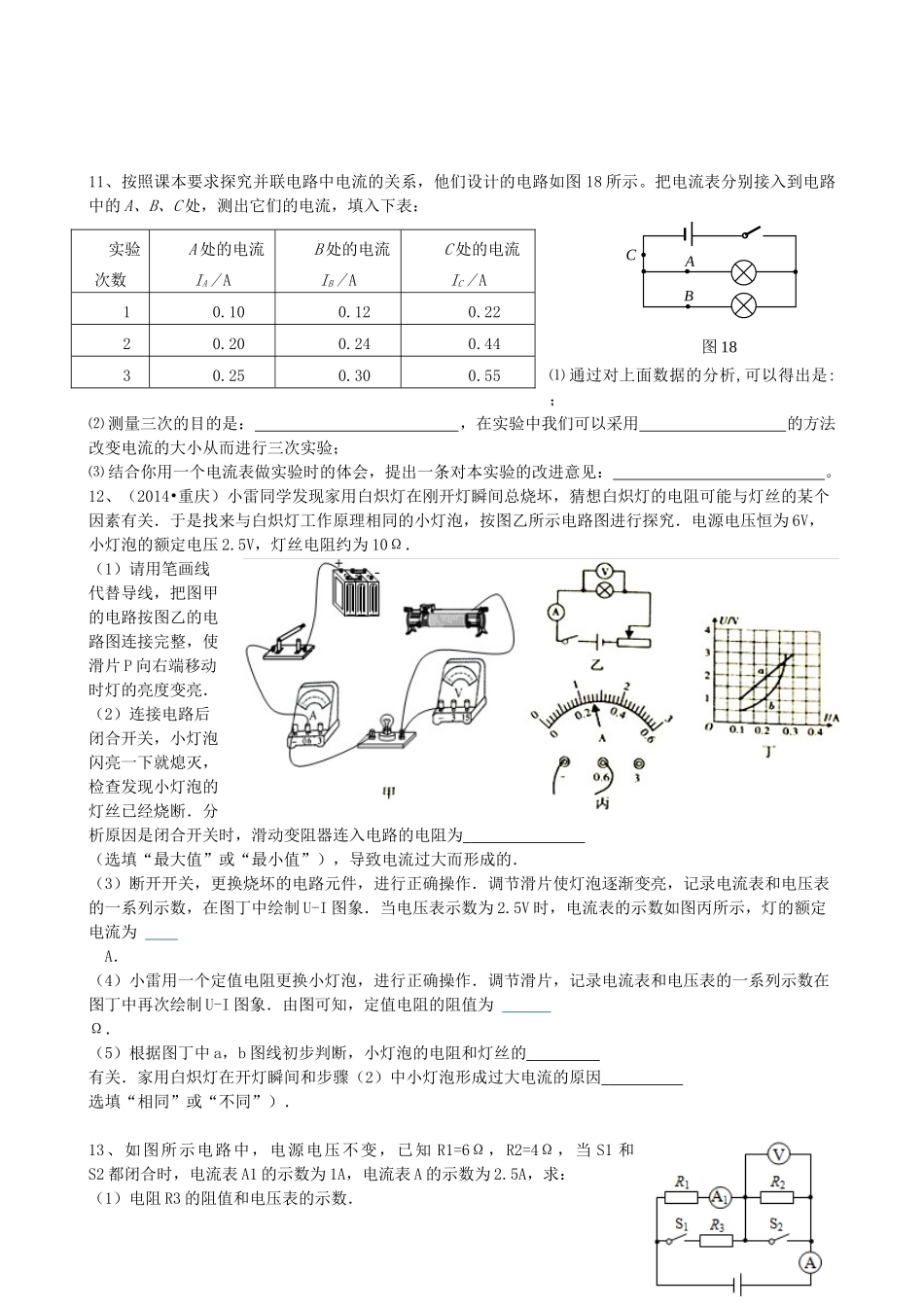

图5欧姆定律专题测试1、如图1示，当开关S闭合后，要使电阻R1、R2并联，甲表是、乙表是。2、通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。这说明导体和绝缘体之间没有绝对的_________。3、丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图（2）甲所示，原因是__________。若将另一带电小球与验电器金属球接触，发现箔片闭合，如图（2）乙所示，则此带电小球带电。4、如图3(a)所示电路中，当闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻Ｒ1两端的电压为，Ｒ2两端的电压为。5、家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。6、在如图5所示的电路中，当开关S闭合后，电压表示数为6V；当开关S断开时，电压表示数为4V，则此时灯L1和L2两端的电压分别为：（）A、6V4VB、4V6VC、2V4VD、4V2V7、对欧姆定律公式I=U/R的理解，下面的哪一句话是错误的()A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关。8、请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路。（1）在图中只加一根导线，使实物电中成为并联电路。（2）在图中只改动一根导线的一端，使实物电路成为串联电路。要求：在被改动的导线上画“×”，然后画出改动的导线。9、根据图9所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。图2甲乙图3051015V0123(b)(a)11、按照课本要求探究并联电路中电流的关系，他们设计的电路如图18所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：⑴通过对上面数据的分析,可以得出是:；⑵测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：。12、（2014•重庆）小雷同学发现家用白炽灯在刚开灯瞬间总烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关．于是找来与白炽灯工作原理相同的小灯泡，按图乙所示电路图进行探究．电源电压恒为6V，小灯泡的额定电压2.5V，灯丝电阻约为10Ω．（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时灯的亮度变亮．（2）连接电路后闭合开关，小灯泡闪亮一下就熄灭，检查发现小灯泡的灯丝已经烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为（选填“最大值”或“最小值”），导致电流过大而形成的．（3）断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中绘制U-I图象．当电压表示数为2.5V时，电流表的示数如图丙所示，灯的额定电流为A．（4）小雷用一个定值电阻更换小灯泡，进行正确操作．调节滑片，记录电流表和电压表的一系列示数在图丁中再次绘制U-I图象．由图可知，定值电阻的阻值为Ω．（5）根据图丁中a，b图线初步判断，小灯泡的电阻和灯丝的有关．家用白炽灯在开灯瞬间和步骤（2）中小灯泡形成过大电流的原因选填“相同”或“不同”）．13、如图所示电路中，电源电压不变，已知R1=6Ω，R2=4Ω，当S1和S2都闭合时，电流表A1的示数为1A，电流表A的示数为2.5A，求：（1）电阻R3的阻值和电压表的示数．实验次数A处的电流IA／AB处的电流IB／AC处的电流IC／A10.100.120.2220.200.240.4430.250.300.55图18CBA（2）当S1和S2都断开时，电流表A1、A和电压表V的示数．
