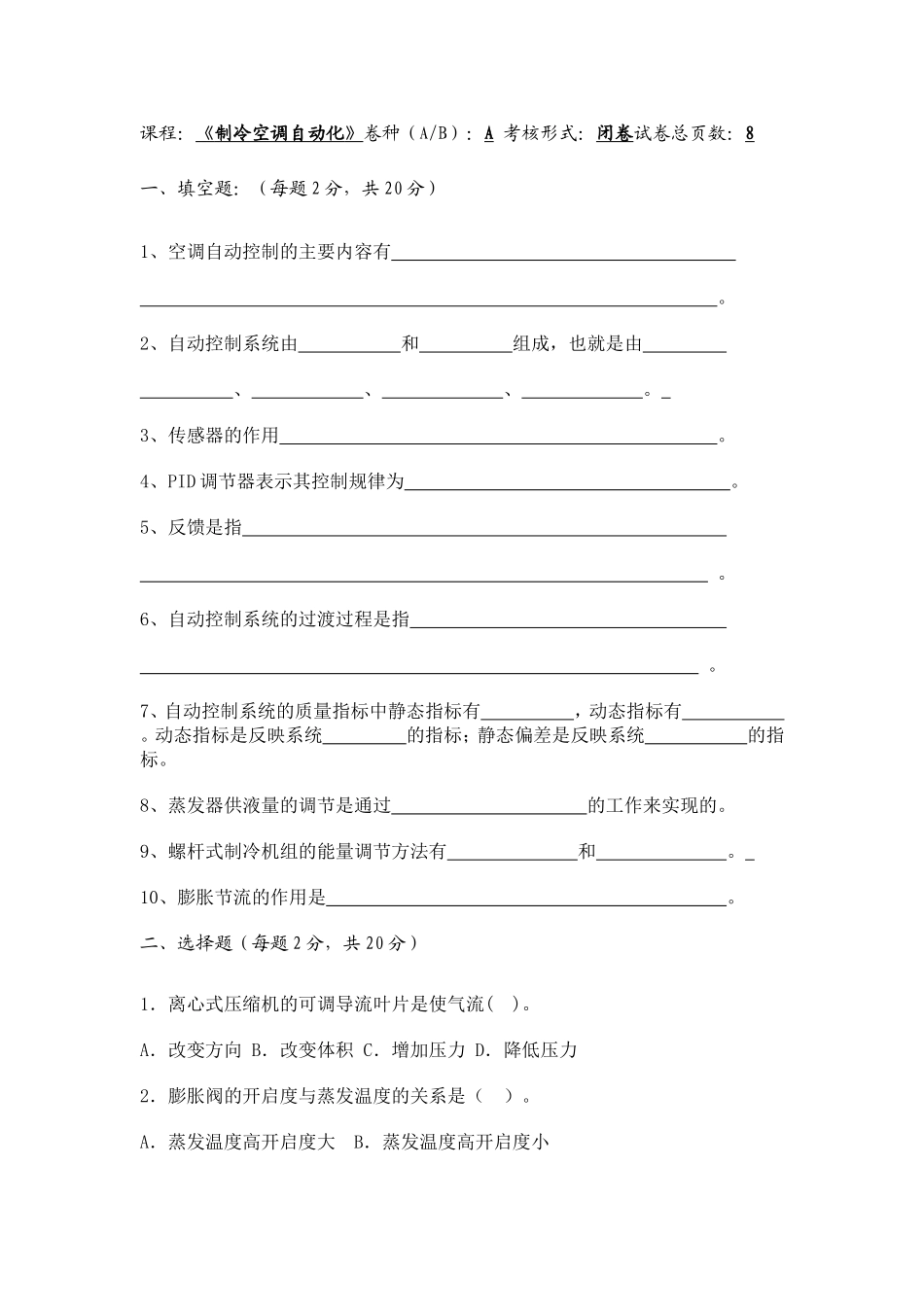

课程：《制冷空调自动化》卷种（A/B）：A考核形式：闭卷试卷总页数：8一、填空题：（每题2分，共20分）1、空调自动控制的主要内容有。2、自动控制系统由和组成，也就是由、、、。3、传感器的作用。4、PID调节器表示其控制规律为。5、反馈是指。6、自动控制系统的过渡过程是指。7、自动控制系统的质量指标中静态指标有，动态指标有。动态指标是反映系统的指标；静态偏差是反映系统的指标。8、蒸发器供液量的调节是通过的工作来实现的。9、螺杆式制冷机组的能量调节方法有和。10、膨胀节流的作用是。二、选择题（每题2分，共20分）1．离心式压缩机的可调导流叶片是使气流()。A．改变方向B．改变体积C．增加压力D．降低压力2．膨胀阀的开启度与蒸发温度的关系是（）。A．蒸发温度高开启度大B．蒸发温度高开启度小C．蒸发温度低开启度大D．开启度调定后不变3．国内现在生产把防火、防烟和风量调节三者结合为一体的风门，称为（）。A．防火风门B．防烟风门C．防火防烟风门D．防火防烟调节阀4．直接作用式电磁阀靠电磁力直接驱动，适用于阀口径在（）mm以下场合。A．2B．3C．4D．55．具有高温库和低温库的冷库制冷系统只用一台压缩机时，在其系统管路上应安装（）。A．蒸发压力调节阀B．冷凝压力调节阀C．冷媒温度调节阀D．温度式液位调节阀6．氨系统开机后，应缓慢打开吸气阀，目的是防止压缩机（）。A．排气压力高B．液击C．吸气压力高D．油温低7．吸收式制冷机主要由()、冷凝器、蒸发器、节流机构等组成。A．发生器B．吸收器C．喷射器D．溶液泵8．溴化锂吸收式制冷机组中，为保证屏蔽泵安全运行，可采取的措施有（）。A．在蒸发器和吸收器液囊中装设液位控制器B．在屏蔽泵电路中装设过负荷继电器C．在冷却水管道上装设压差继电器D．在屏蔽泵出口管道上装设温度继电器9．压力控制器按控制压力的高低分为（）控制器。A．超高压B．高压C．中压D．低压10．制冷压缩机在运行中的压力保护可采用的方法有（）。A．活塞式压缩机排气侧的假盖保护B．安全旁通阀C．高压和低压保护D．润滑油油压保护三、判断题（每题2分，共10分）（请将判断结果填在括号中，正确的填“√”,错误的填“×”）1．当压力超过给定压力时压缩机会停机。（）2．活塞式冷水机组能量调节是通过气缸上的上载、卸载以及压缩机的开停来实现的。（）3．外平衡式热力膨胀阀膜片下方的空间与蒸发器的出口相连通，而与阀的出口不连通。()4.东芝电冰箱的温度传感器是一只负温度系统的热敏电阻，当温度降低时其阻值增加。（）5.温度式液位调节阀的感温包中装有电加热器，浸没在液体中，液位高则阀的开度变大，液位低则阀的开度变小或关闭。（）四、简述题：（每题4分，共24分）1、气动控制的基本原理是什么？试举例说明。2、如图所示为一国产JC3．5油压差控制器接线图，以油压差低于设定值为例，说明其事故性停机的过程。1—杠杆2—主弹簧3—顶杆4—压差调节螺钉5—低压波纹管6—实验按钮7—电加热器8—手动复位按钮9—降压按钮(电源为380V时用)10—压缩机电源开关11—高低压力控制器12—热继电器13—事故信号灯14—交流接触器线圈15—压缩机电机16—正常工作信号灯17—延时开关18—双金属片19—压差开关20—高压波纹管3、如图所示为一直接作用式压力控制的水量调节阀，试绘制其控制系统原理图并说明工作原理。1—传压细管2—波纹管承压板3—弹簧座4—簧片5—弹簧6—下部弹簧座7—O形圈8—防漏小活塞9—导向套l0—底板11—螺钉12—阀盘密封橡胶圈13—阀心14—调节螺杆4、蒸发器供液控制的方法有哪些？各有什么特点？5、螺杆式压缩机和离心式压缩机在进行能量调节时分别采用什么方法？6、空调用热泵机组常用四通电磁阀来改变制冷剂的流向，实现制冷和制热目的，如图所示，以制热循环为例，说明其工作原理。五、综合题：（每题13分，共26分）1、由一套空气处理机组给单一空调大厅送风，要求利用变频调速改变风机转速，从而改变风量，补偿大厅内冷热负荷的变化，利用CO2控制器控制其回风、排风和新风量。试设计其控制系统，并加以简要说明。2、如图所示为单风机空调系统室内静压自动控制原理图，试说明其控制原理。
