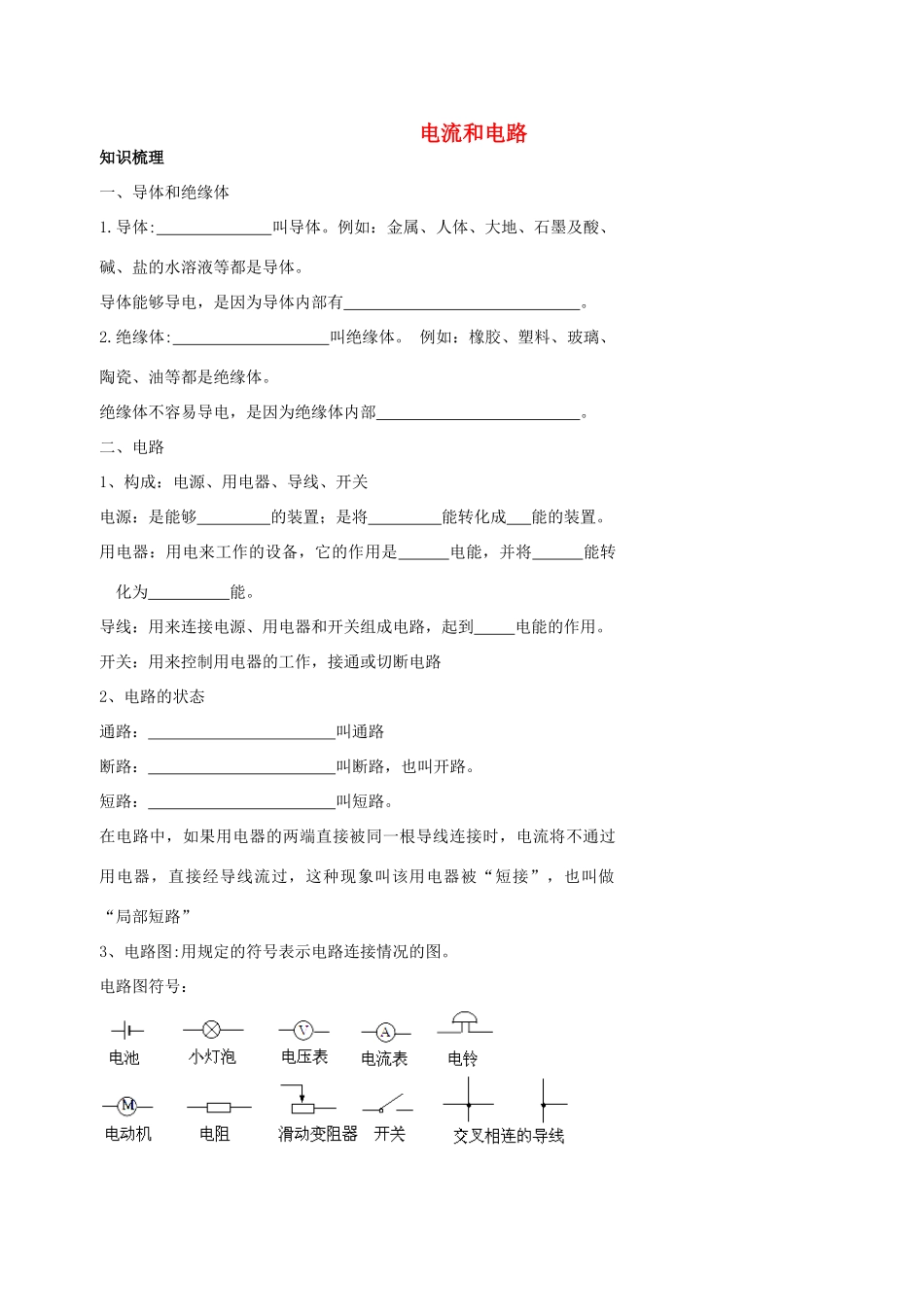

中考物理冲刺复习 电学总复习 电流和电路训练试卷_第1页
1/4

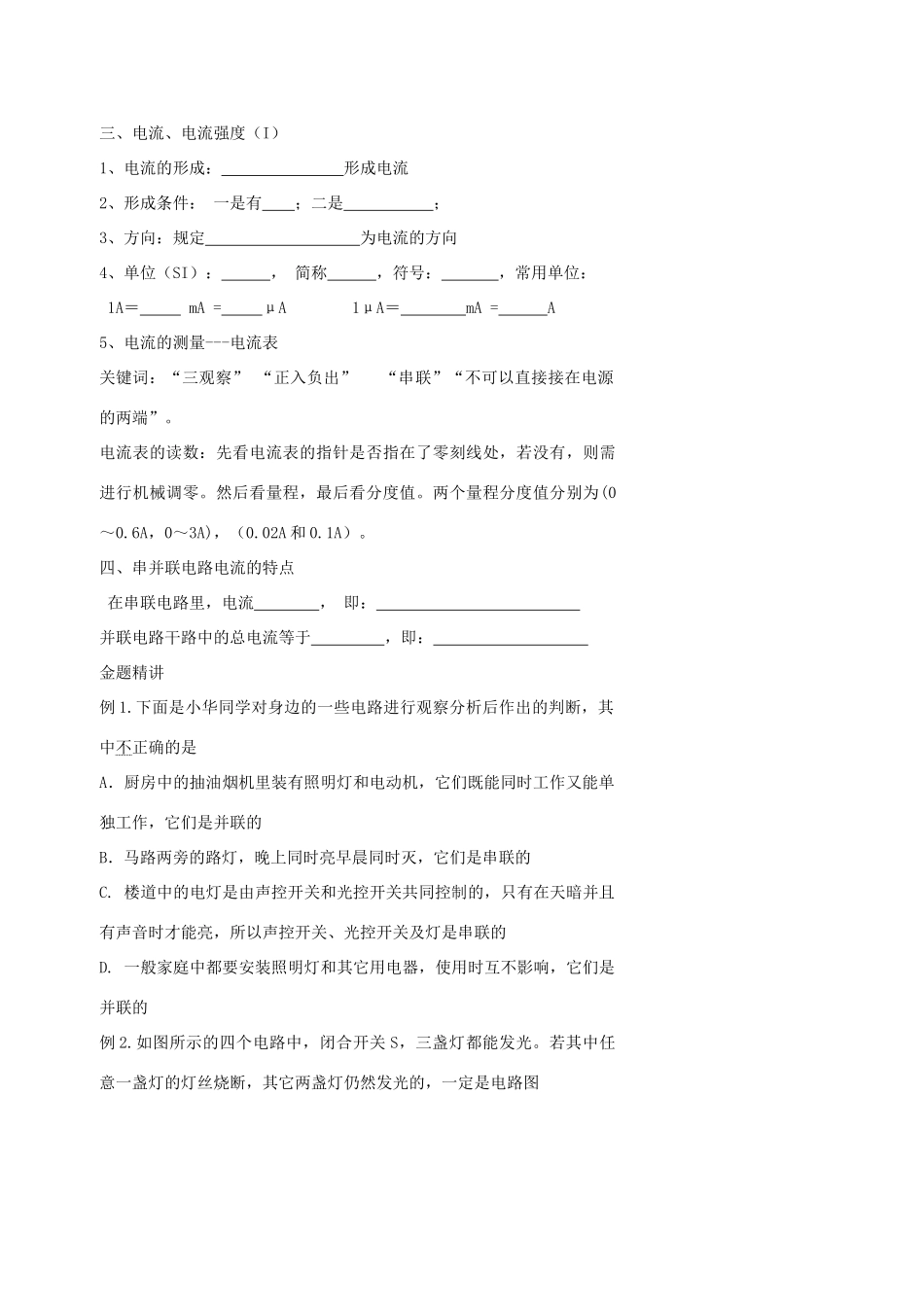

中考物理冲刺复习 电学总复习 电流和电路训练试卷_第2页
2/4

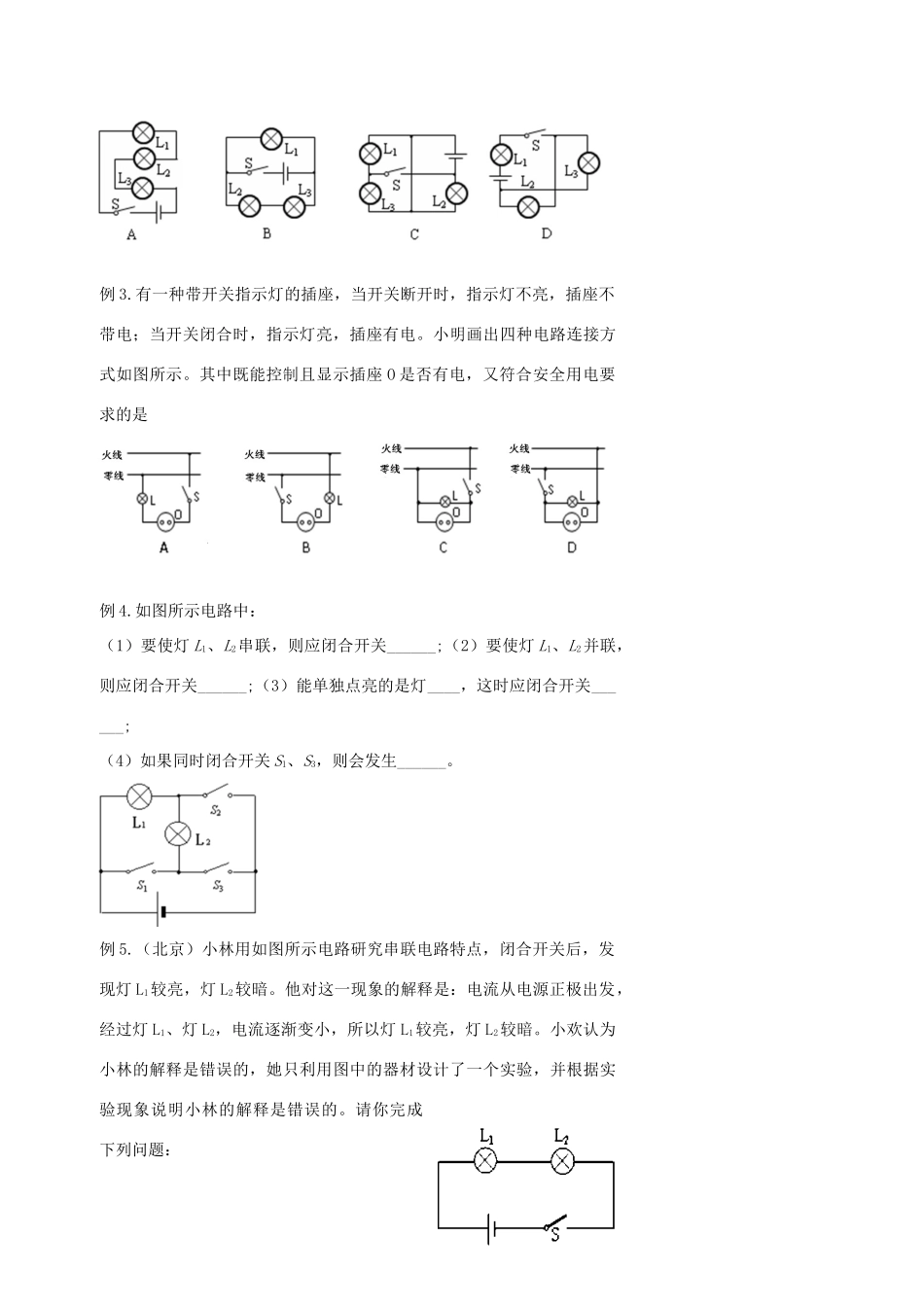

中考物理冲刺复习 电学总复习 电流和电路训练试卷_第3页
3/4
电流和电路知识梳理一、导体和绝缘体1.导体:叫导体。例如:金属、人体、大地、石墨及酸、碱、盐的水溶液等都是导体。导体能够导电,是因为导体内部有。2.绝缘体:叫绝缘体。例如:橡胶、塑料、玻璃、陶瓷、油等都是绝缘体。绝缘体不容易导电,是因为绝缘体内部。二、电路1、构成:电源、用电器、导线、开关电源:是能够的装置;是将能转化成能的装置。用电器:用电来工作的设备,它的作用是电能,并将能转化为能。导线:用来连接电源、用电器和开关组成电路,起到电能的作用。开关:用来控制用电器的工作,接通或切断电路2、电路的状态通路:叫通路断路:叫断路,也叫开路。短路:叫短路。在电路中,如果用电器的两端直接被同一根导线连接时,电流将不通过用电器,直接经导线流过,这种现象叫该用电器被“短接”,也叫做“局部短路”3、电路图:用规定的符号表示电路连接情况的图。电路图符号:三、电流、电流强度(I)1、电流的形成:形成电流2、形成条件:一是有;二是;3、方向:规定为电流的方向4、单位(SI):,简称,符号:,常用单位:1A=mA=μA1μA=mA=A5、电流的测量---电流表关键词:“三观察”“正入负出”“串联”“不可以直接接在电源的两端”。电流表的读数:先看电流表的指针是否指在了零刻线处,若没有,则需进行机械调零。然后看量程,最后看分度值。两个量程分度值分别为(0~0.6A,0~3A),(0.02A和0.1A)。四、串并联电路电流的特点在串联电路里,电流,即:并联电路干路中的总电流等于,即:金题精讲例1.下面是小华同学对身边的一些电路进行观察分析后作出的判断,其中不正确的是A.厨房中的抽油烟机里装有照明灯和电动机,它们既能同时工作又能单独工作,它们是并联的B.马路两旁的路灯,晚上同时亮早晨同时灭,它们是串联的C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的D.一般家庭中都要安装照明灯和其它用电器,使用时互不影响,它们是并联的例2.如图所示的四个电路中,闭合开关S,三盏灯都能发光。若其中任意一盏灯的灯丝烧断,其它两盏灯仍然发光的,一定是电路图例3.有一种带开关指示灯的插座,当开关断开时,指示灯不亮,插座不带电;当开关闭合时,指示灯亮,插座有电。小明画出四种电路连接方式如图所示。其中既能控制且显示插座O是否有电,又符合安全用电要求的是例4.如图所示电路中:(1)要使灯L1、L2串联,则应闭合开关______;(2)要使灯L1、L2并联,则应闭合开关______;(3)能单独点亮的是灯____,这时应闭合开关______;(4)如果同时闭合开关S1、S3,则会发生______。例5.(北京)小林用如图所示电路研究串联电路特点,闭合开关后,发现灯L1较亮,灯L2较暗。他对这一现象的解释是:电流从电源正极出发,经过灯L1、灯L2,电流逐渐变小,所以灯L1较亮,灯L2较暗。小欢认为小林的解释是错误的,她只利用图中的器材设计了一个实验,并根据实验现象说明小林的解释是错误的。请你完成下列问题:⑴画出小欢所设计的实验电路图。⑵根据实验现象简要说明小林的解释是错误的。
