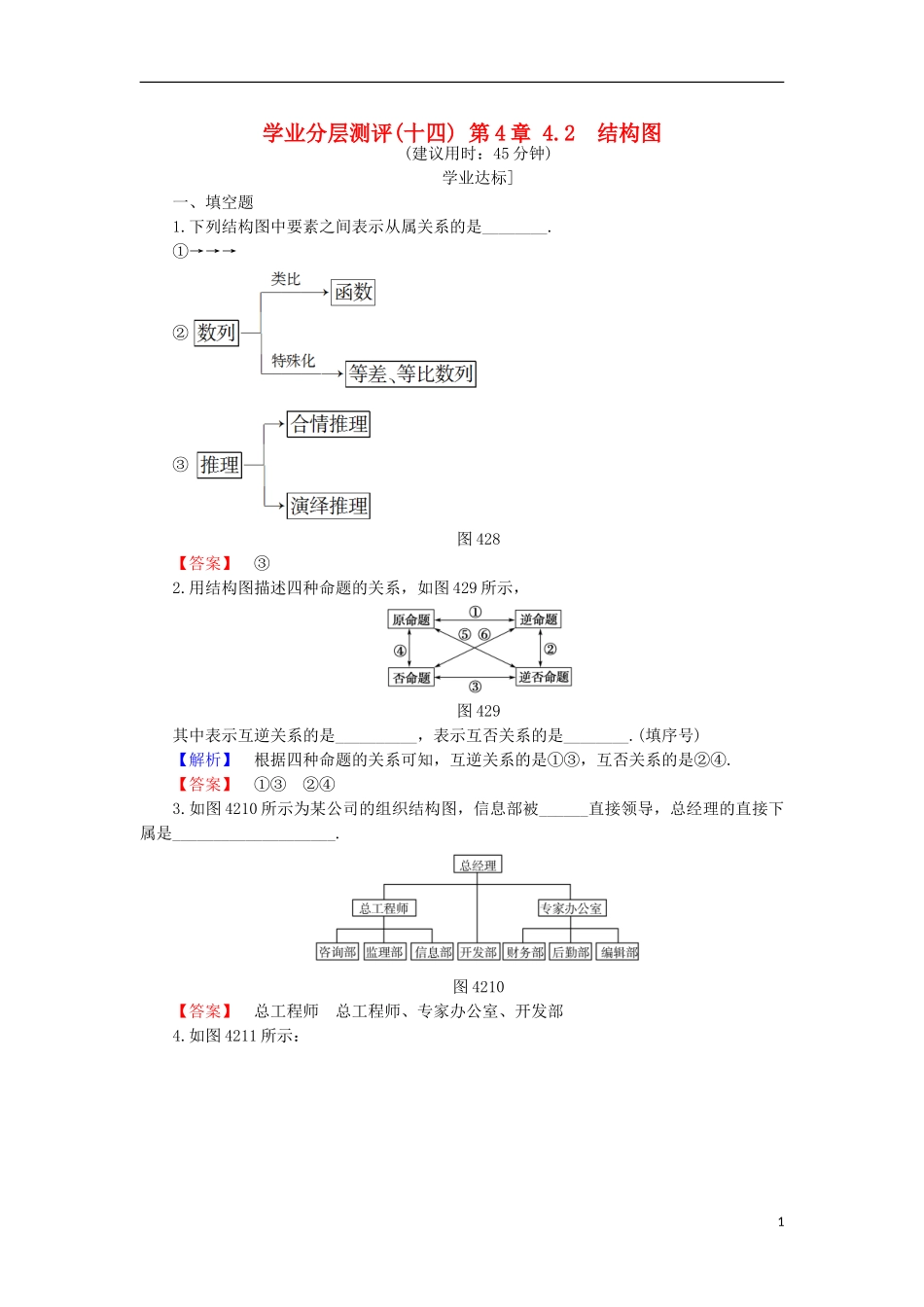

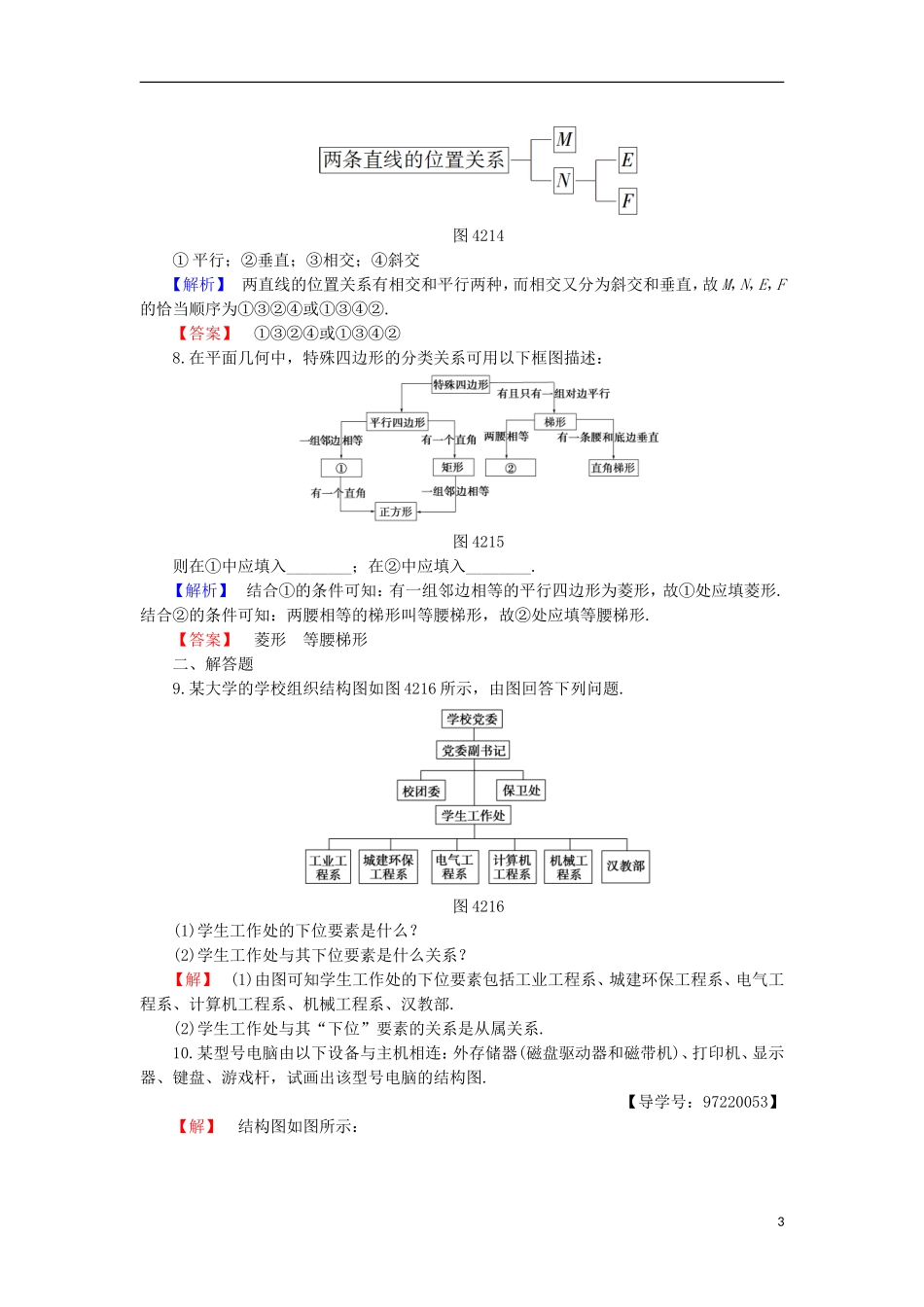

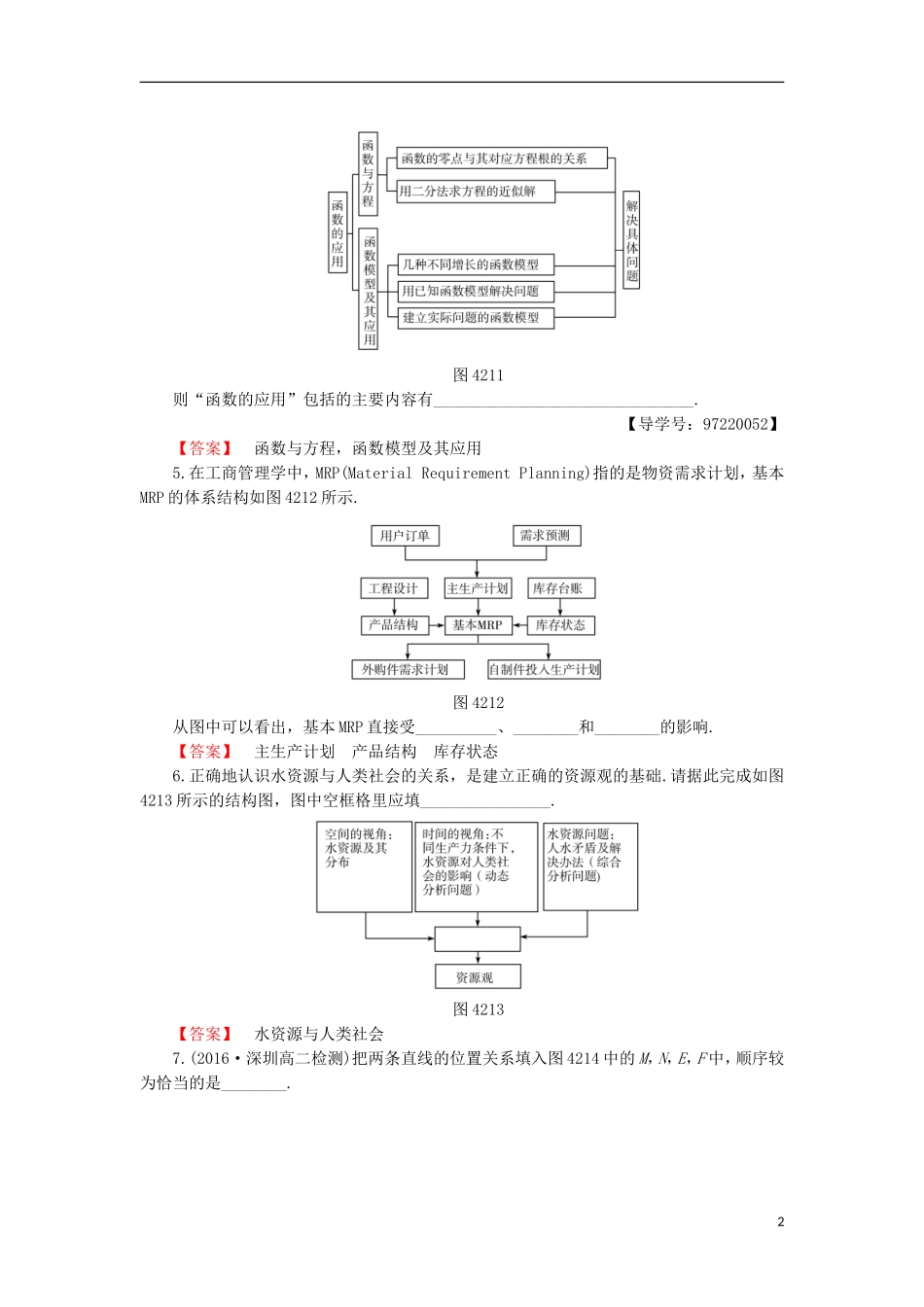

学业分层测评(十四)第4章4.2结构图(建议用时：45分钟)学业达标]一、填空题1.下列结构图中要素之间表示从属关系的是________.①→→→②③图428【答案】③2.用结构图描述四种命题的关系，如图429所示，图429其中表示互逆关系的是__________，表示互否关系的是________.(填序号)【解析】根据四种命题的关系可知，互逆关系的是①③，互否关系的是②④.【答案】①③②④3.如图4210所示为某公司的组织结构图，信息部被______直接领导，总经理的直接下属是____________________.图4210【答案】总工程师总工程师、专家办公室、开发部4.如图4211所示：1图4211则“函数的应用”包括的主要内容有________________________________.【导学号：97220052】【答案】函数与方程，函数模型及其应用5.在工商管理学中，MRP(MaterialRequirementPlanning)指的是物资需求计划，基本MRP的体系结构如图4212所示.图4212从图中可以看出，基本MRP直接受__________、________和________的影响.【答案】主生产计划产品结构库存状态6.正确地认识水资源与人类社会的关系，是建立正确的资源观的基础.请据此完成如图4213所示的结构图，图中空框格里应填________________.图4213【答案】水资源与人类社会7.(2016·深圳高二检测)把两条直线的位置关系填入图4214中的M，N，E，F中，顺序较为恰当的是________.2图4214①平行；②垂直；③相交；④斜交【解析】两直线的位置关系有相交和平行两种，而相交又分为斜交和垂直，故M，N，E，F的恰当顺序为①③②④或①③④②.【答案】①③②④或①③④②8.在平面几何中，特殊四边形的分类关系可用以下框图描述：图4215则在①中应填入________；在②中应填入________.【解析】结合①的条件可知：有一组邻边相等的平行四边形为菱形，故①处应填菱形.结合②的条件可知：两腰相等的梯形叫等腰梯形，故②处应填等腰梯形.【答案】菱形等腰梯形二、解答题9.某大学的学校组织结构图如图4216所示，由图回答下列问题.图4216(1)学生工作处的下位要素是什么？(2)学生工作处与其下位要素是什么关系？【解】(1)由图可知学生工作处的下位要素包括工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部.(2)学生工作处与其“下位”要素的关系是从属关系.10.某型号电脑由以下设备与主机相连：外存储器(磁盘驱动器和磁带机)、打印机、显示器、键盘、游戏杆，试画出该型号电脑的结构图.【导学号：97220053】【解】结构图如图所示：3能力提升]1.(2016·亳州高二检测)在下列四组框图中，是结构图的是________.(填序号)图4217【解析】根据结构图的意义可知，①③是结构图，而②④分别是程序框图和工序流程图.【答案】①③2.如图4218是王明家家谱的一部分：【导学号：97220054】图4218由此可推知，王明共有________个曾祖父母.【解析】祖父、祖母、外祖父、外祖母分别有他们的父亲、母亲，所以共有8个曾祖父母.【答案】83.如图4219是某创新大赛分类图，图4219由图4219可知，影视动画属于________.4【解析】由图知，影视动画属于广告项.【答案】广告项4.画出《数学必修2》中“点、线、面之间的位置关系”这一节的知识结构图.【解】5
