第2节--欧姆定律----上课课件VIP免费

第2节--欧姆定律----上课课件_第1页
1/20
第2节--欧姆定律----上课课件_第2页
2/20
第2节--欧姆定律----上课课件_第3页
3/20

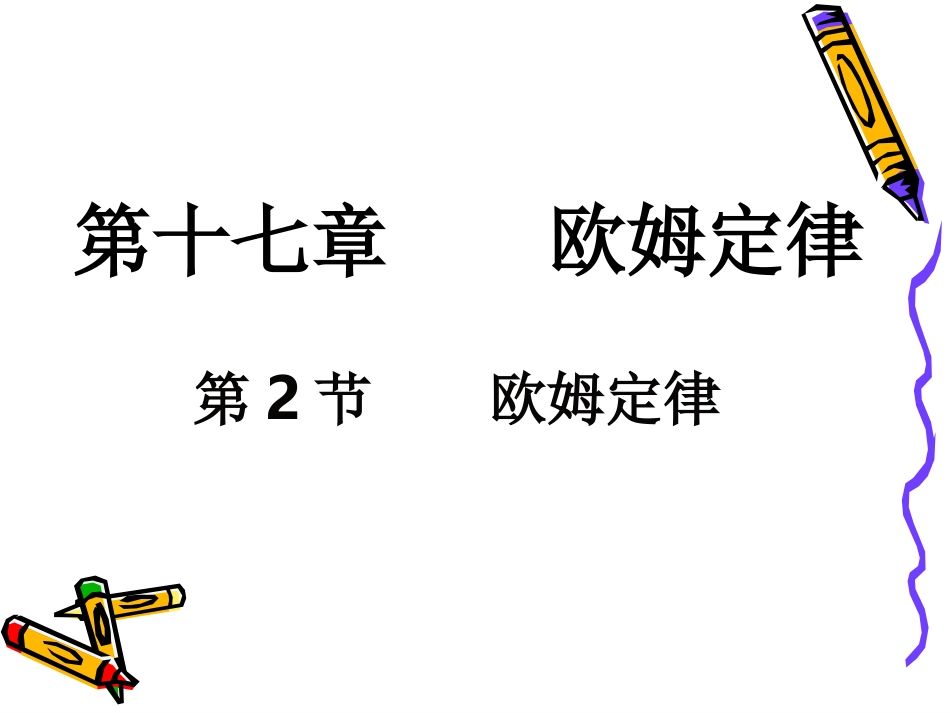

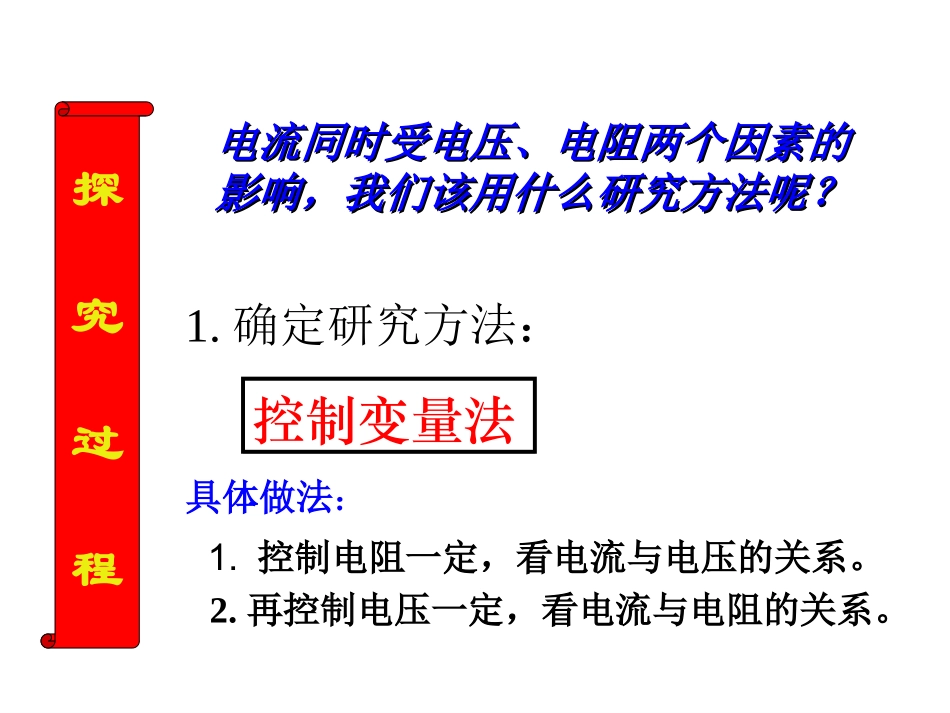

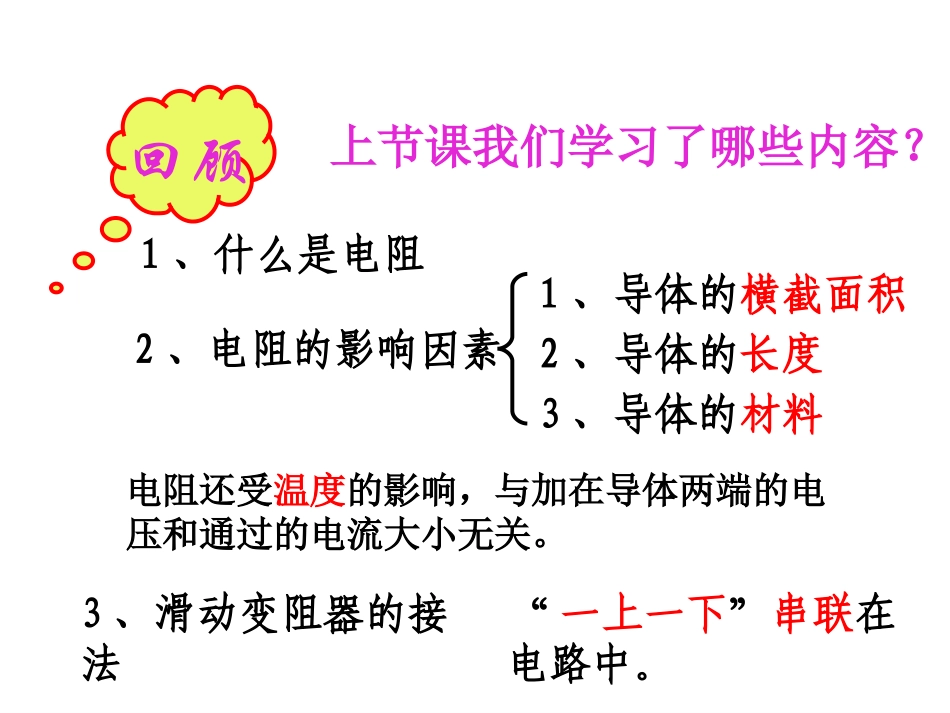

第十七章欧姆定律第2节欧姆定律回顾上节课我们学习了哪些内容?1、什么是电阻2、电阻的影响因素1、导体的横截面积2、导体的长度3、导体的材料3、滑动变阻器的接法“一上一下”串联在电路中。电阻还受温度的影响,与加在导体两端的电压和通过的电流大小无关。探究过程电流同时受电压、电阻两个因素的电流同时受电压、电阻两个因素的影响,我们该用什么研究方法呢?影响,我们该用什么研究方法呢?1.确定研究方法:控制变量法具体做法:2.再控制电压一定,看电流与电阻的关系。1.控制电阻一定,看电流与电压的关系。连接电路前先断开开关,并将滑动变阻器滑片移到阻值最大处,电流表和电压表要选择合适的量程和正确的接线柱)实物图实验次数电阻R/Ω电压U/v电流I/A11021031010.11.60.1620.2实验结论:电阻一定时,电流跟电压成正比。如何研究电流随电压的变化?电阻不变,改变电压,看电流的变化实验次数电压U/V电阻R/Ω电流I/A12.522.532.550.5100.25150.16实验结论:电压一定时,电流跟电阻成反比。如何研究电流随电阻的变化?电压不变,改变电阻,看电流的变化电流与电压、电阻的关系:1、电阻一定时,电流跟电压成正比。2、电压一定时,电流跟电阻成反比。早在19世纪20年代,德国物理学家欧姆就对电流跟电阻和电压之间的关系进行了大量实验研究。发现对大多数导体而言,上面的规律是成立的,并进一步归纳得出了下面的欧姆定律。一、欧姆定律:1、通过导体的电流,跟导体两端的电压成正比,跟导体的电阻成反比.RUI=IIRU=UR=符号的意义及单位:U--电压--伏特(V)R--电阻--欧姆(Ω)I--电流--安培(A)2、公式推导公式公式的对应性欧姆定律U、R、I必须对应的是同一段电路(同一个元件)同一状态的电压、电阻、电流。例如:RUI×R灯U灯I灯欧姆定律公式的扩展性I=___RUU=IR主要用于已知电压和电流求电阻.__R=IU主要用于已知电流和电阻求电压.拓展:能否说电压与电流成正比呢?拓展:能否说电阻与电压成正比,与电流成反比呢?例题1:我们已经知道,试电笔内必须有一个很大的电阻,用来限制通过人体的电流。现有一支试电笔,其中的电阻为880kΩ,氖管的电阻和人体的电阻都比这个数值小得多,可以不计。使用时流过人体的电流是多少?解析:=I=UR220V880×103Ω=0.25×10-3A=0.25mA例2:某同学用一只电流表跟一只灯泡串联,灯泡正常发光时电流表示数为0.28A,再用电压表测量灯泡两端电压为220V,试计算灯泡正常发光时的电阻。已知:U=220V,I=0.28A求:R.解:根据欧姆定律的变形公式得=I0.28A=R=_U220V答:灯丝正常发光时的电阻值是786欧姆U=220VU=220VI=0.28AI=0.28A例3:一只阻值为的电阻,接在15V的电源上时,流过的电流为_____A;若电源电压变为10V,电阻的阻值为______,流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质,与电压,电流无关I=U/R=10/100=0.1例4:下列说法中正确的是:()A.导体两端的电压越大,导体的电阻就越大。B.导体中通过的电流越大,导体的电阻就越小C.在电压一定时,通过导体的电流越小,导体的电阻就越大。D.以上说法均不对。C例5:电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示,则依图可以判定()A.R1>R2B.R1

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第2节--欧姆定律----上课课件
