中考物理冲刺复习 电学 电学中的比例法试卷试卷VIP免费

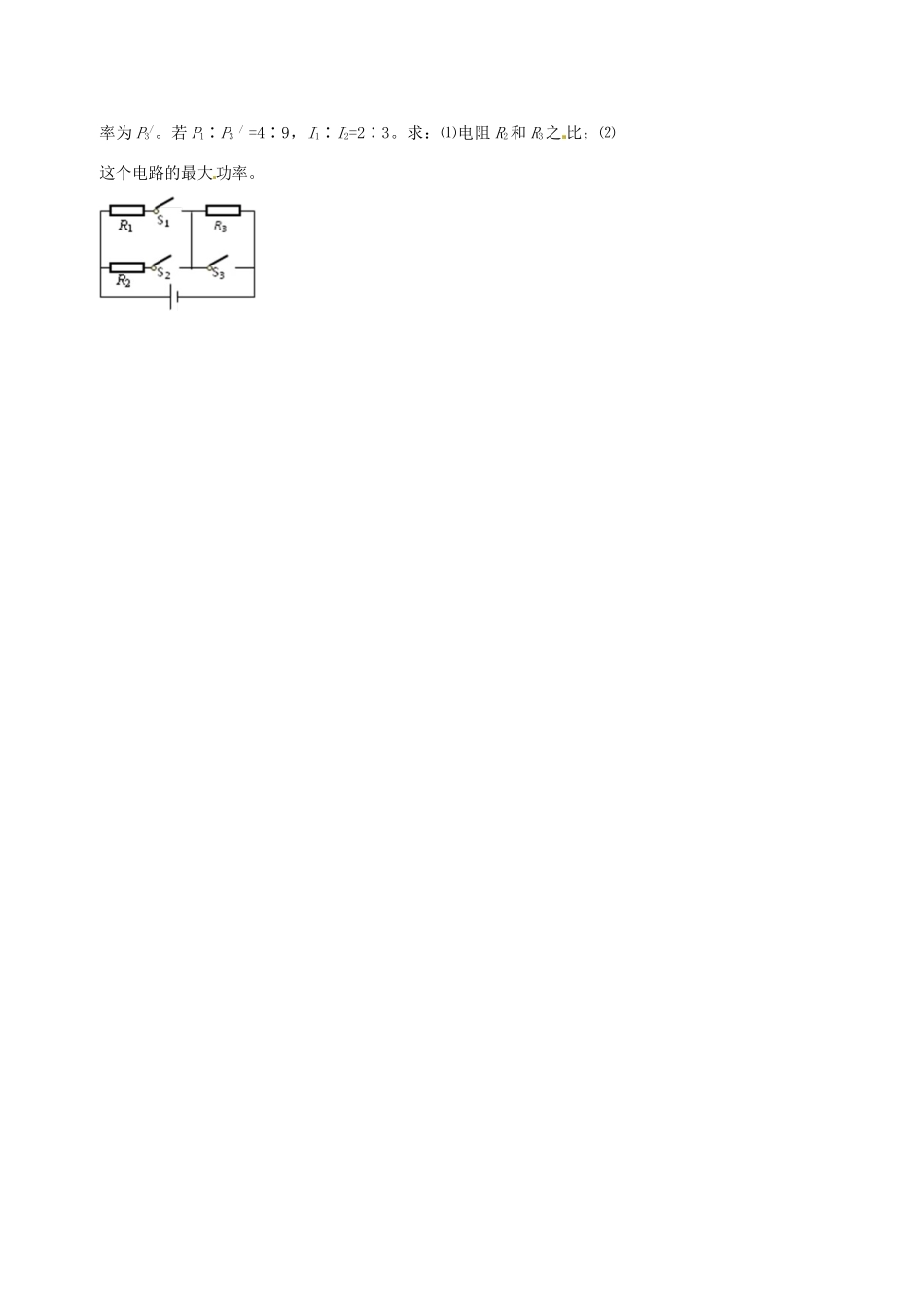

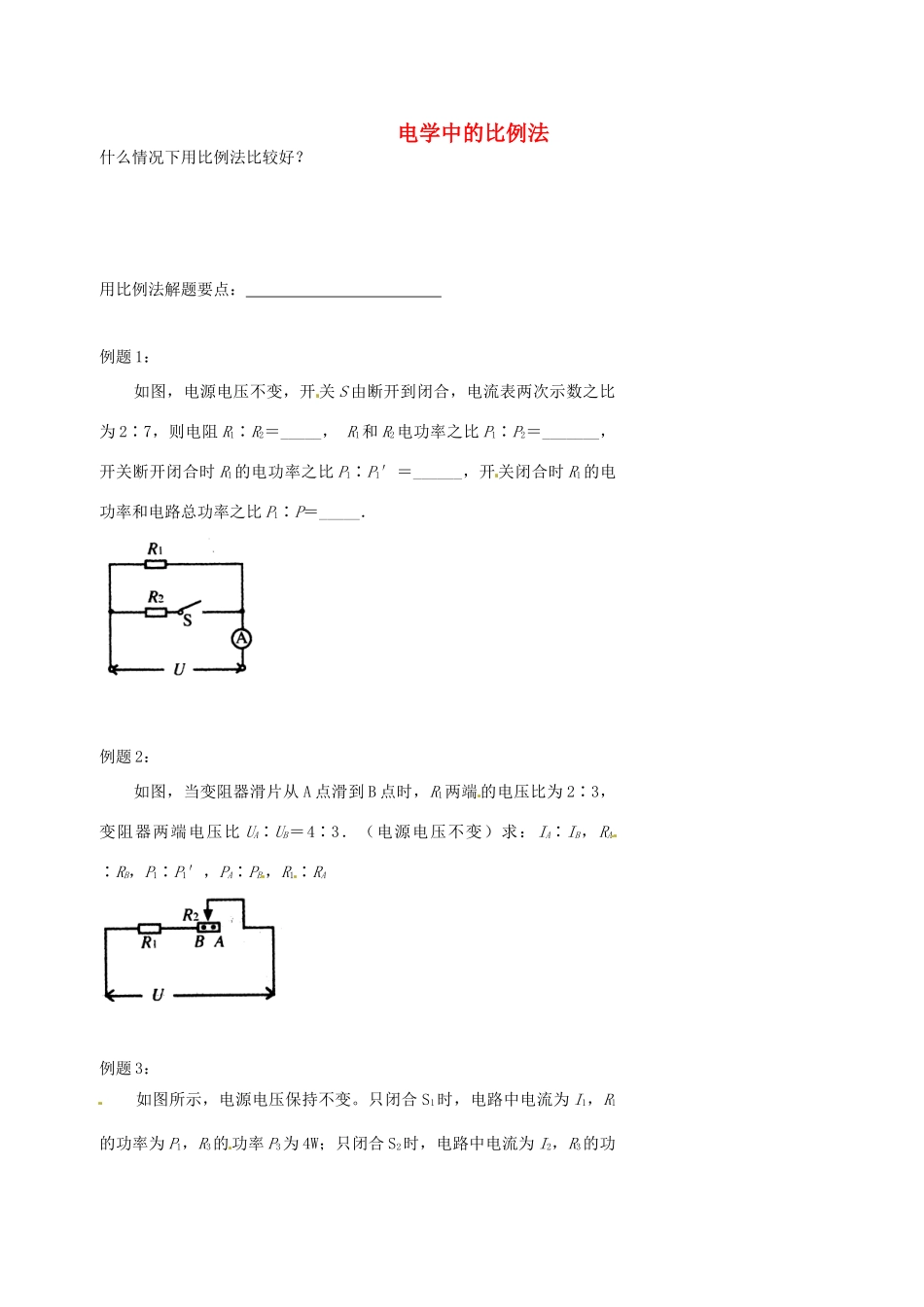

电学中的比例法什么情况下用比例法比较好？用比例法解题要点：例题1：如图，电源电压不变，开关S由断开到闭合，电流表两次示数之比为2∶7，则电阻R1∶R2＝_____，R1和R2电功率之比P1∶P2＝_______，开关断开闭合时R1的电功率之比P1∶P1′＝______，开关闭合时R1的电功率和电路总功率之比P1∶P＝_____．例题2：如图，当变阻器滑片从A点滑到B点时，R1两端的电压比为2∶3，变阻器两端电压比UA∶UB＝4∶3．（电源电压不变）求：IA∶IB，RA∶RB，P1∶P1′，PA∶PB，R1∶RA例题3：如图所示，电源电压保持不变。只闭合S1时，电路中电流为I1，R1的功率为P1，R3的功率P3为4W；只闭合S2时，电路中电流为I2，R3的功率为P3/。若P1∶P3/=4∶9，I1∶I2=2∶3。求：⑴电阻R2和R3之比；⑵这个电路的最大功率。
