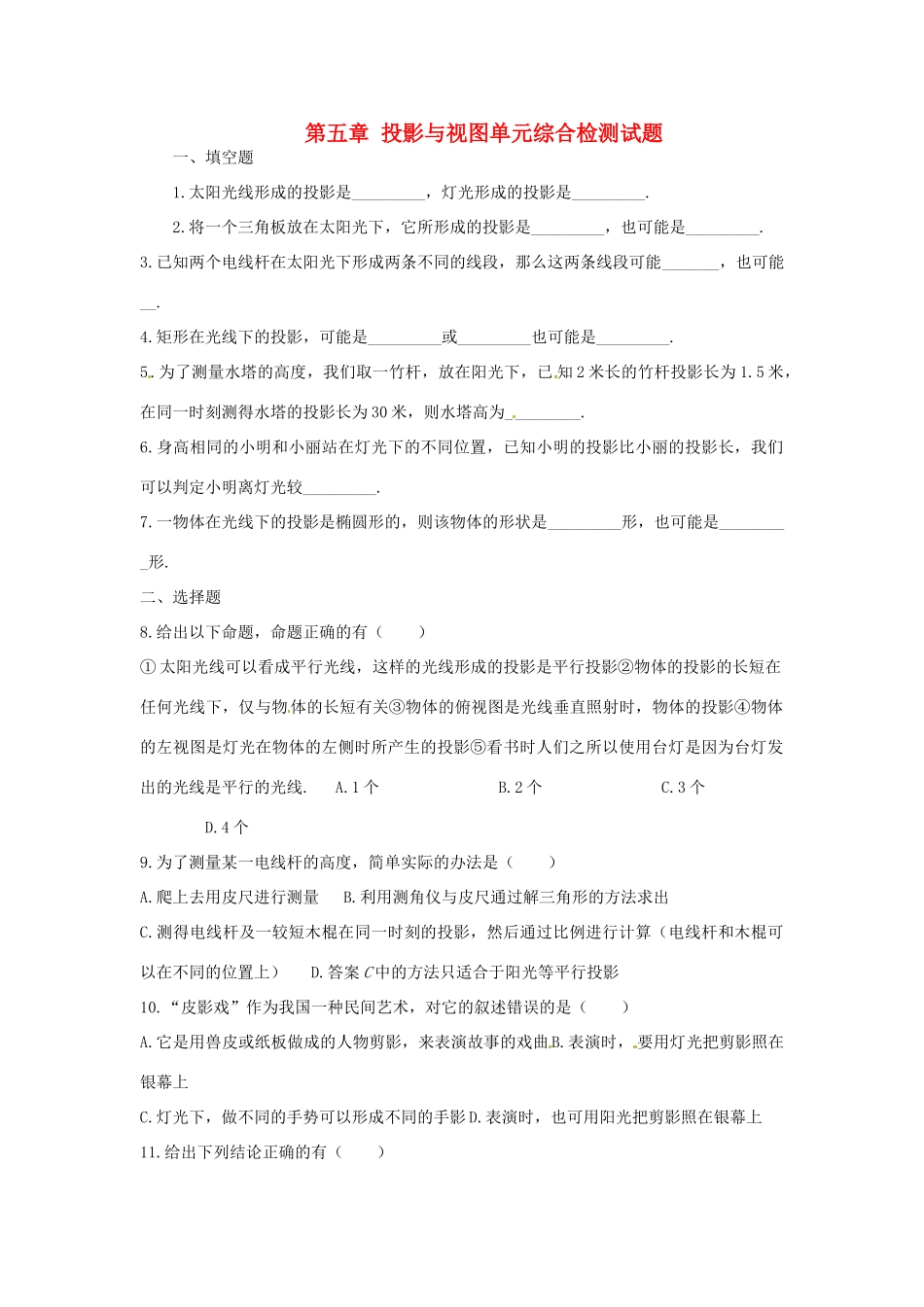

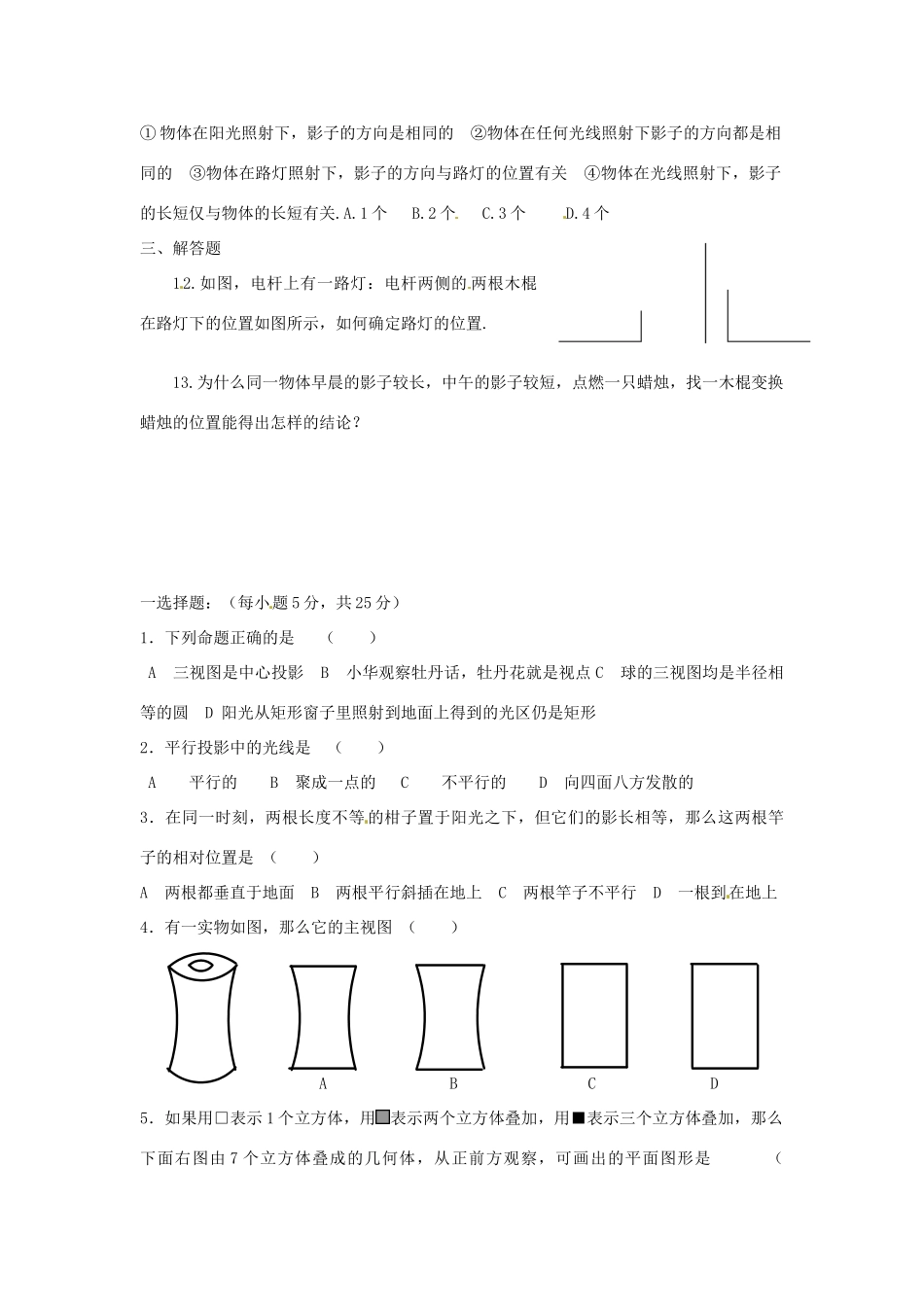

第五章投影与视图单元综合检测试题一、填空题1.太阳光线形成的投影是_________，灯光形成的投影是_________.2.将一个三角板放在太阳光下，它所形成的投影是_________，也可能是_________.3.已知两个电线杆在太阳光下形成两条不同的线段，那么这两条线段可能_______，也可能__.4.矩形在光线下的投影，可能是_________或_________也可能是_________.5.为了测量水塔的高度，我们取一竹杆，放在阳光下，已知2米长的竹杆投影长为1.5米，在同一时刻测得水塔的投影长为30米，则水塔高为_________.6.身高相同的小明和小丽站在灯光下的不同位置，已知小明的投影比小丽的投影长，我们可以判定小明离灯光较_________.7.一物体在光线下的投影是椭圆形的，则该物体的形状是_________形，也可能是_________形.二、选择题8.给出以下命题，命题正确的有（）①太阳光线可以看成平行光线，这样的光线形成的投影是平行投影②物体的投影的长短在任何光线下，仅与物体的长短有关③物体的俯视图是光线垂直照射时，物体的投影④物体的左视图是灯光在物体的左侧时所产生的投影⑤看书时人们之所以使用台灯是因为台灯发出的光线是平行的光线.A.1个B.2个C.3个D.4个9.为了测量某一电线杆的高度，简单实际的办法是（）A.爬上去用皮尺进行测量B.利用测角仪与皮尺通过解三角形的方法求出C.测得电线杆及一较短木棍在同一时刻的投影，然后通过比例进行计算（电线杆和木棍可以在不同的位置上）D.答案C中的方法只适合于阳光等平行投影10.“皮影戏”作为我国一种民间艺术，对它的叙述错误的是（）A.它是用兽皮或纸板做成的人物剪影，来表演故事的戏曲B.表演时，要用灯光把剪影照在银幕上C.灯光下，做不同的手势可以形成不同的手影D.表演时，也可用阳光把剪影照在银幕上11.给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A.1个B.2个C.3个D.4个三、解答题12.如图，电杆上有一路灯：电杆两侧的两根木棍在路灯下的位置如图所示，如何确定路灯的位置.13.为什么同一物体早晨的影子较长，中午的影子较短，点燃一只蜡烛，找一木棍变换蜡烛的位置能得出怎样的结论？一选择题：（每小题5分，共25分）1．下列命题正确的是（）A三视图是中心投影B小华观察牡丹话，牡丹花就是视点C球的三视图均是半径相等的圆D阳光从矩形窗子里照射到地面上得到的光区仍是矩形2．平行投影中的光线是（）A平行的B聚成一点的C不平行的D向四面八方发散的3．在同一时刻，两根长度不等的柑子置于阳光之下，但它们的影长相等，那么这两根竿子的相对位置是（）A两根都垂直于地面B两根平行斜插在地上C两根竿子不平行D一根到在地上4．有一实物如图，那么它的主视图（）ABCD5．如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是（）二．填空题：（每小题5分，共25分）6．在平行投影中，两人的高度和他们的影子；7．小军晚上到乌当广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定的说：“广场上的大灯泡一定位于两人”；8．圆柱的左视图是，俯视图是；9．如图，一几何体的三视图如右：那么这个几何体是；10．一个四棱锥的俯视图是；二．解答题：（每踢10分，共50分）11．如图所示：大王站在墙前，小明站在墙后，大王不能让小明看见，请你画出小明的活动区域。12．画出下面实物的三视图：13．李栓身高88.1m，王鹏身高60.1m，他们在同一时刻站在阳光下，李栓的影子长为20.1m，求王鹏的影长。ABCD¸©ÊÓͼ×óÊÓͼÖ÷ÊÓͼǽ´óÍõ14．立体图形的三视图如下，请你画出它的立体图形：15．为解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光.如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼.已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？（结果精确到1米.732.13，414.12）俯视图左视图主视图
