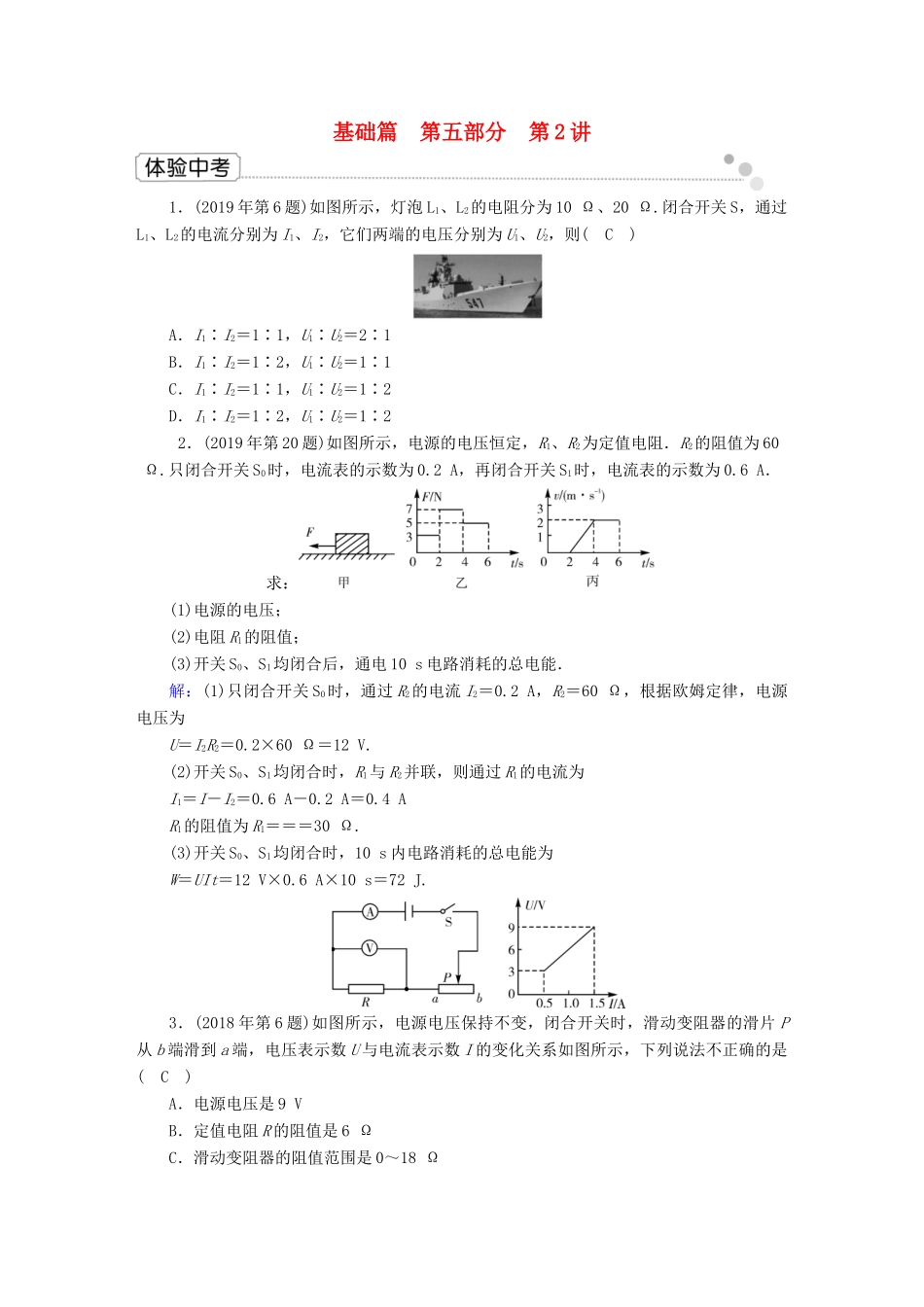

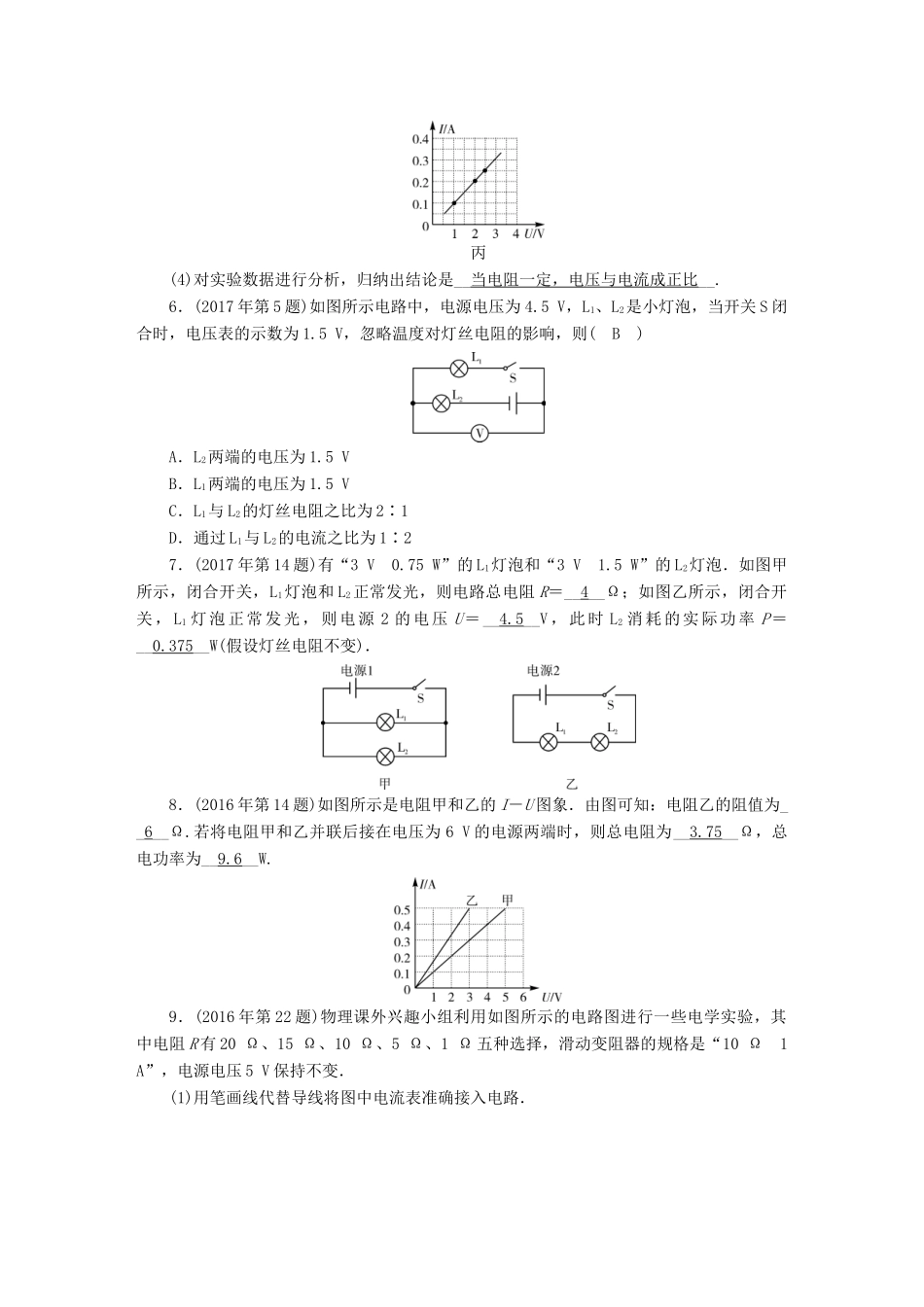

基础篇第五部分第2讲1．(2019年第6题)如图所示，灯泡L1、L2的电阻分为10Ω、20Ω.闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则(C)A．I1∶I2＝1∶1，U1∶U2＝2∶1B．I1∶I2＝1∶2，U1∶U2＝1∶1C．I1∶I2＝1∶1，U1∶U2＝1∶2D．I1∶I2＝1∶2，U1∶U2＝1∶22．(2019年第20题)如图所示，电源的电压恒定，R1、R2为定值电阻．R2的阻值为60Ω.只闭合开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A．求：(1)电源的电压；(2)电阻R1的阻值；(3)开关S0、S1均闭合后，通电10s电路消耗的总电能．解：(1)只闭合开关S0时，通过R2的电流I2＝0.2A，R2＝60Ω，根据欧姆定律，电源电压为U＝I2R2＝0.2×60Ω＝12V.(2)开关S0、S1均闭合时，R1与R2并联，则通过R1的电流为I1＝I－I2＝0.6A－0.2A＝0.4AR1的阻值为R1＝＝＝30Ω.(3)开关S0、S1均闭合时，10s内电路消耗的总电能为W＝UIt＝12V×0.6A×10s＝72J.3．(2018年第6题)如图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图所示，下列说法不正确的是(C)A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V4．(2018年第11题)如图甲所示，闭合开关时，电压表示数如图乙所示，为__2.2__V；将滑动变阻器的滑片P向右移动时，电流表示数将__不变__，电压表示数将__变大__.(后两空填“变大”“变小”或“不变”)5．(2018年第18题)在“探究电流跟电压关系”的实验中：甲乙(1)如图甲所示，a为__电流表__，b为__电压表__.(填“电流表”或“电压表”)(2)用笔画线代替导线将图乙中电路连接完整，要求实验过程中滑动变阻器的滑片从右向左移动．(导线不能交叉)甲乙【答案】如图甲甲(3)在实验操作过程中保持__电阻R__不变，闭合开关时，调节滑动变阻器的滑片P做了三组实验数据，如下表所示，请根据该表中数据在图丙中进行描点连线．实验次数123电压表U/V1.02.02.5电流表I/A0.110.200.26丙【答案】如图丙丙(4)对实验数据进行分析，归纳出结论是__当电阻一定，电压与电流成正比__.6．(2017年第5题)如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则(B)A．L2两端的电压为1.5VB．L1两端的电压为1.5VC．L1与L2的灯丝电阻之比为2∶1D．通过L1与L2的电流之比为1∶27．(2017年第14题)有“3V0.75W”的L1灯泡和“3V1.5W”的L2灯泡．如图甲所示，闭合开关，L1灯泡和L2正常发光，则电路总电阻R＝__4__Ω；如图乙所示，闭合开关，L1灯泡正常发光，则电源2的电压U＝__4.5__V，此时L2消耗的实际功率P＝__0.375__W(假设灯丝电阻不变)．8．(2016年第14题)如图所示是电阻甲和乙的I－U图象．由图可知：电阻乙的阻值为__6__Ω.若将电阻甲和乙并联后接在电压为6V的电源两端时，则总电阻为__3.75__Ω，总电功率为__9.6__W.9．(2016年第22题)物理课外兴趣小组利用如图所示的电路图进行一些电学实验，其中电阻R有20Ω、15Ω、10Ω、5Ω、1Ω五种选择，滑动变阻器的规格是“10Ω1A”，电源电压5V保持不变．(1)用笔画线代替导线将图中电流表准确接入电路．【答案】如图(2)在“探究导体的电流与电阻关系”的实验中：①选用哪三个电阻更合适？答：__5_Ω、10_Ω、15_Ω__.②此实验对电阻两端电压的控制有什么要求？答：__保持电压表示数等于3_V__.③按要求接入电阻后闭合开关，发现电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是__定值电阻R断路__.(3)用一根导线代替电流表接入电路进行测量未知电阻Rx的实验．先选用5Ω电阻R接入电路，移动滑动变阻器的滑片使电压表示数为2V，然后保持滑动变阻器的滑片不动，用Rx代替5Ω电阻接入电路，此时电压表示数为3V，则Rx的阻值为__11.25__Ω.(保留小数点后2位)
