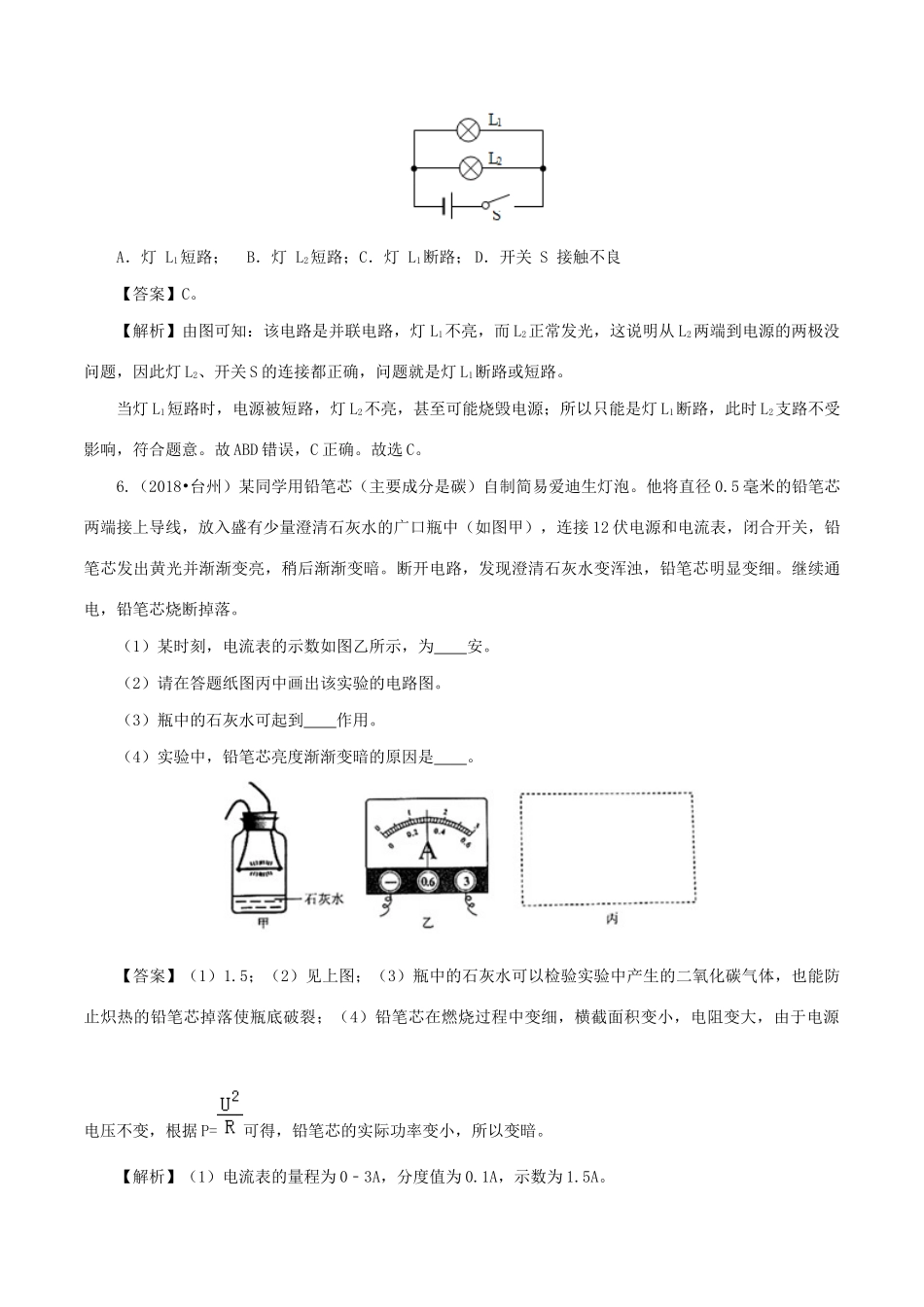

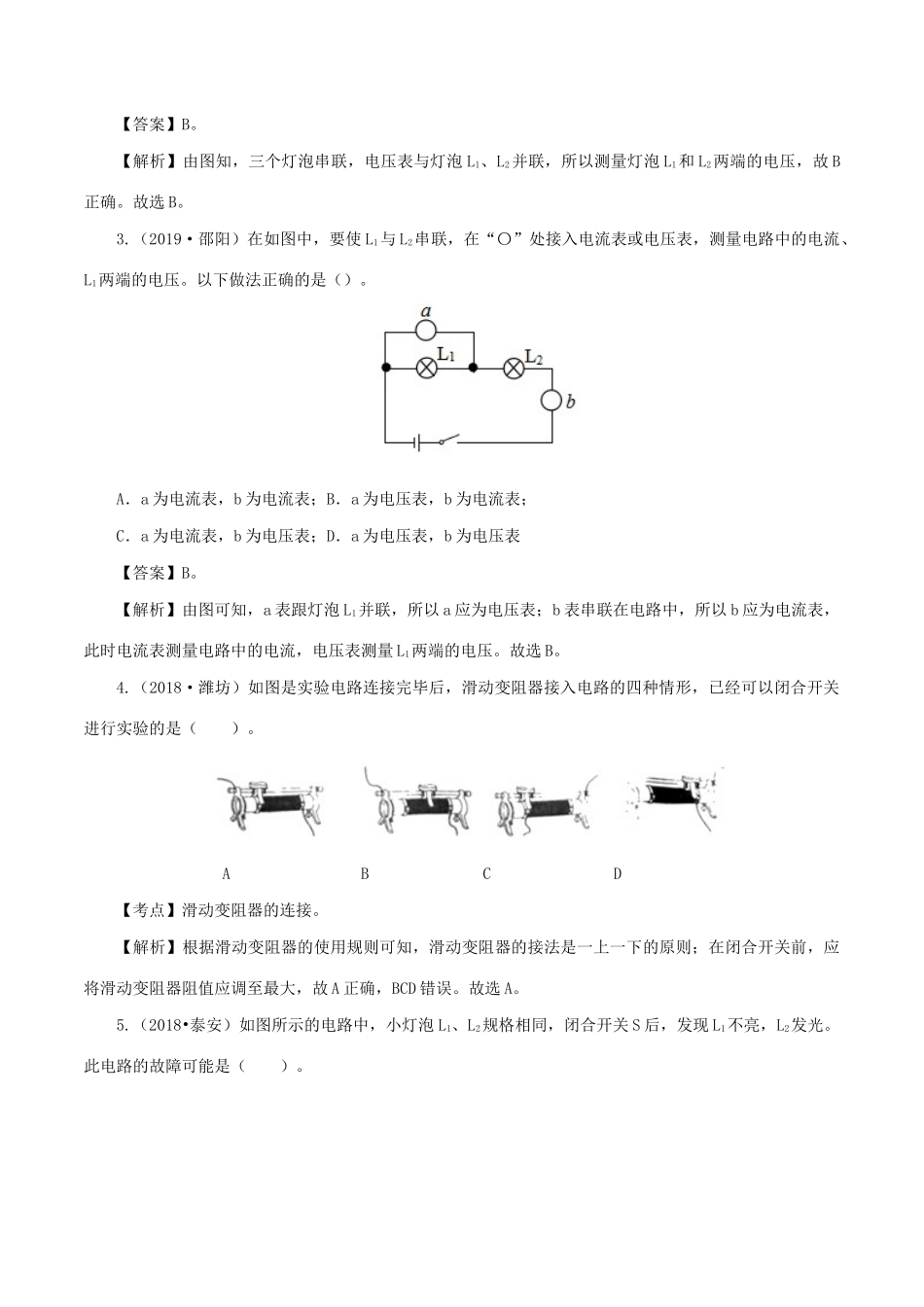

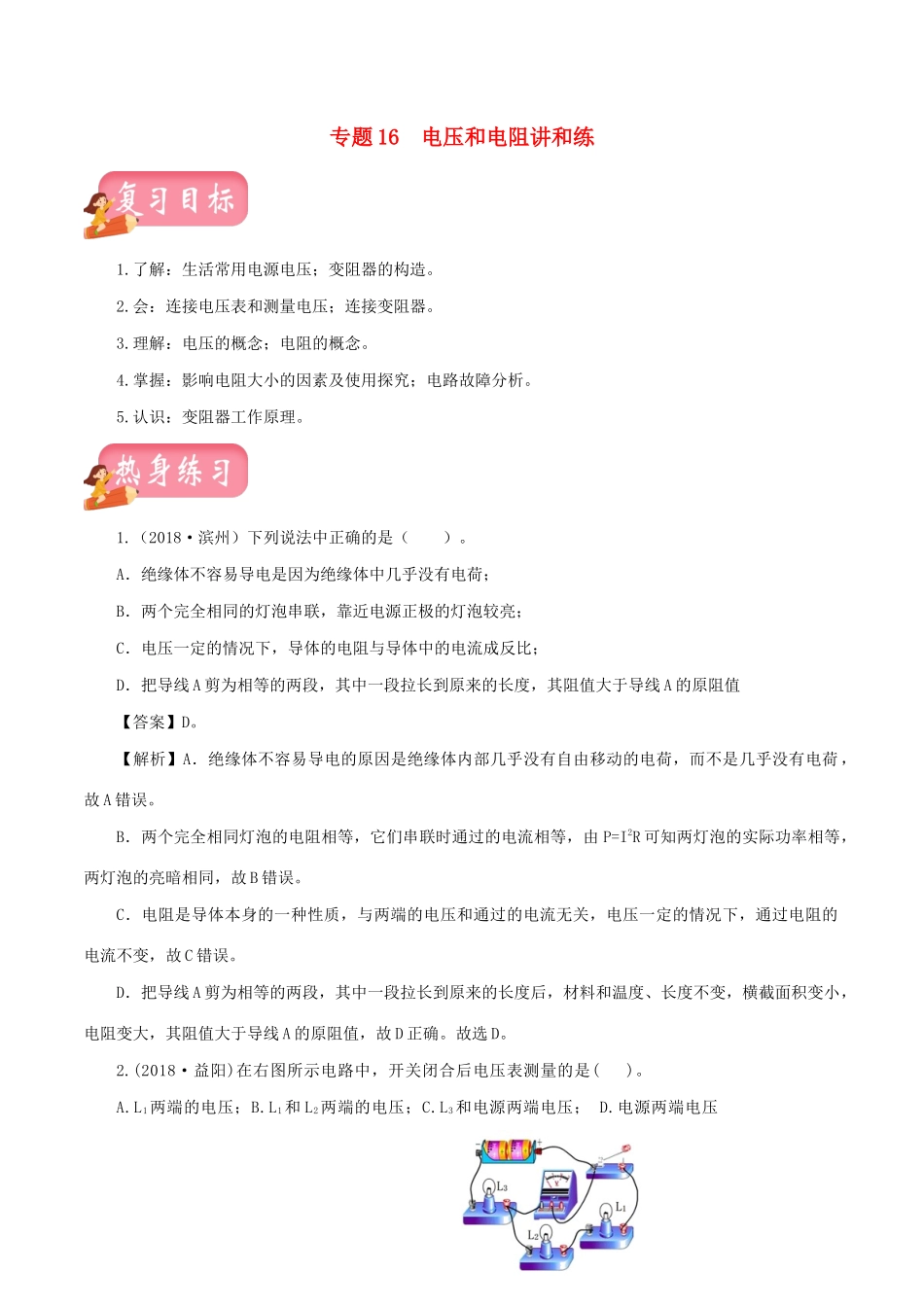

专题16电压和电阻讲和练1.了解：生活常用电源电压；变阻器的构造。2.会：连接电压表和测量电压；连接变阻器。3.理解：电压的概念；电阻的概念。4.掌握：影响电阻大小的因素及使用探究；电路故障分析。5.认识：变阻器工作原理。1.（2018·滨州）下列说法中正确的是（）。A．绝缘体不容易导电是因为绝缘体中几乎没有电荷；B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮；C．电压一定的情况下，导体的电阻与导体中的电流成反比；D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值【答案】D。【解析】A．绝缘体不容易导电的原因是绝缘体内部几乎没有自由移动的电荷，而不是几乎没有电荷，故A错误。B．两个完全相同灯泡的电阻相等，它们串联时通过的电流相等，由P=I2R可知两灯泡的实际功率相等，两灯泡的亮暗相同，故B错误。C．电阻是导体本身的一种性质，与两端的电压和通过的电流无关，电压一定的情况下，通过电阻的电流不变，故C错误。D．把导线A剪为相等的两段，其中一段拉长到原来的长度后，材料和温度、长度不变，横截面积变小，电阻变大，其阻值大于导线A的原阻值，故D正确。故选D。2.(2018·益阳)在右图所示电路中，开关闭合后电压表测量的是()。A.L1两端的电压；B.L1和L2两端的电压；C.L3和电源两端电压；D.电源两端电压【答案】B。【解析】由图知，三个灯泡串联，电压表与灯泡L1、L2并联，所以测量灯泡L1和L2两端的电压，故B正确。故选B。3.（2019·邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（）。A．a为电流表，b为电流表；B．a为电压表，b为电流表；C．a为电流表，b为电压表；D．a为电压表，b为电压表【答案】B。【解析】由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。故选B。4.（2018·潍坊）如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是（）。ABCD【考点】滑动变阻器的连接。【解析】根据滑动变阻器的使用规则可知，滑动变阻器的接法是一上一下的原则；在闭合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。故选A。5.（2018•泰安）如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（）。A．灯L1短路；B．灯L2短路；C．灯L1断路；D．开关S接触不良【答案】C。【解析】由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。故选C。6.（2018•台州）某同学用铅笔芯（主要成分是碳）自制简易爱迪生灯泡。他将直径0.5毫米的铅笔芯两端接上导线，放入盛有少量澄清石灰水的广口瓶中（如图甲），连接12伏电源和电流表，闭合开关，铅笔芯发出黄光并渐渐变亮，稍后渐渐变暗。断开电路，发现澄清石灰水变浑浊，铅笔芯明显变细。继续通电，铅笔芯烧断掉落。（1）某时刻，电流表的示数如图乙所示，为安。（2）请在答题纸图丙中画出该实验的电路图。（3）瓶中的石灰水可起到作用。（4）实验中，铅笔芯亮度渐渐变暗的原因是。【答案】（1）1.5；（2）见上图；（3）瓶中的石灰水可以检验实验中产生的二氧化碳气体，也能防止炽热的铅笔芯掉落使瓶底破裂；（4）铅笔芯在燃烧过程中变细，横截面积变小，电阻变大，由于电源电压不变，根据P=可得，铅笔芯的实际功率变小，所以变暗。【解析】（1）电流表的量程为0﹣3A，分度值为0.1A，示数为1.5A。（2）电路中需要用电流的大小反映出电阻的大小，故需要电流表，电路如下图所示：（3）铅笔芯在燃烧过程中可以产生二氧化碳和大量的热，瓶中的石灰水可以检验实验中产生的二氧化碳气体，也能防止炽热的铅笔芯掉落使瓶底破裂。（4）铅笔芯在燃烧过程中变细，横截面积变小，电阻变大，由于电源电压不变，根据P=可...
